3/4英寸管材切断冲压模具结构设计

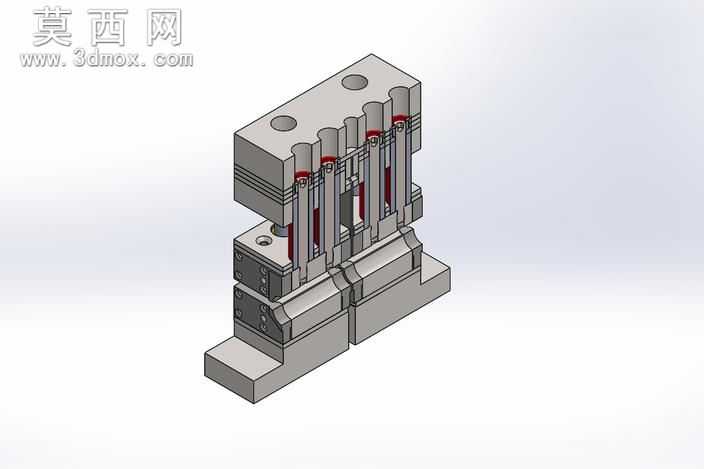

本模型为针对3/4英寸规格管材设计的专用切断冲压模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、切刀组件、定位机构、卸料结构等所有零部件进行1:1等比例还原，确保各部件装配间隙符合实际生产公差要求。渲染阶段采用金属材质真实质感表现，对模座的铸铁哑光质感、导柱的镀铬高光金属质感、切刀的合金硬质金属质感、弹性元件的橡胶哑光质感分别进行材质参数调试，搭配均匀柔和的工业场景光照，清晰呈现模具的分层装配结构与部件配合关系。结构设计上采用多工位集成式布局，上下模座通过高精度导柱导套实现合模导向，保证切管过程中上下模对位精度，避免切口出现毛刺、歪斜问题；切刀组件采用模块化快换设计，可根据管材壁厚调整切刀伸出量，适配不同壁厚的3/4英寸管材切断需求；定位机构设置有可调式管材挡块，可快速调整管材送进长度，适配不同定长切断的生产需求；卸料结构内置弹性复位元件，合模切断完成后上模回程时可自动将卡滞在切刀间的管材脱出，避免带料问题影响连续冲压效率。设计思路围绕管材切断的生产实际需求展开，摒弃传统单刀切管的结构缺陷，采用对称式多刃口切削结构，切断过程中管材受力均匀，有效减少管材切口处的变形量，提升切断面的平整度；整体模具采用标准模架搭配定制化切刀组件的设计方案，既降低模具的加工制造成本，也便于后期易损件的更换维护，可直接适配常规吨位的开式冲床使用，满足五金加工场景中小规格管材的批量切断加工需求，模型完整还原了模具的装配关系与动作逻辑，可作为同类切管模具设计的参考方案，也可用于冲压模具结构教学演示使用。
