Commel扩展转换插座三维结构设计

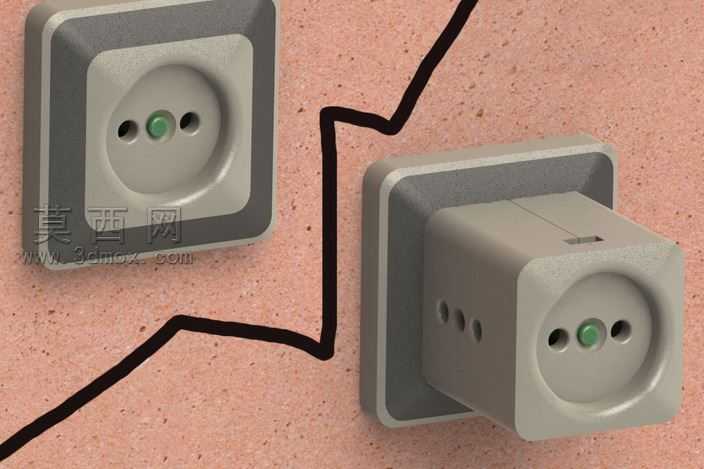

本作品为Commel扩展转换插座的三维建模设计成果，建模过程依托主流三维CAD软件完成全参数化构建，从基础的基准面、基准轴搭建开始，严格遵循插座产品的实际尺寸规范进行草图绘制，先完成墙面固定底座的轮廓绘制，通过拉伸、倒角、抽壳等基础特征构建出底座的方形外框结构，对底座边缘做了圆角过渡处理，避免尖锐棱角带来的安全隐患，同时还原了底座与墙面贴合的平整安装面结构。针对插座正面的插孔区域，精准绘制了三孔插孔的轮廓，对插孔内部的导电件安装槽做了细节特征构建，还原插孔周围的绿色标识件的嵌入式安装结构，保证各部件的装配间隙符合实际生产的公差要求。扩展插头部分的建模重点还原了与墙面插座对接的插合结构，通过拉伸切除特征构建出插脚的让位槽，同时对扩展插座自身的插孔结构做了同标准的细节复刻，保证插合结构的对位精度，还原插头外壳的分体式卡扣装配结构，在外壳侧面构建出散热小孔的阵列特征，兼顾结构强度与使用过程中的散热需求。材质渲染阶段，为插座主体的塑料外壳赋予哑光浅灰色工程塑料材质，调整材质的粗糙度参数还原普通PC塑料的细腻磨砂质感，为底座的边框部分赋予深灰色硬质塑料材质，通过色彩区分不同的功能部件，插孔内的绿色标识件赋予亮面绿色塑料材质，突出安全标识的视觉效果，背景采用带颗粒质感的暖粉色墙面材质，模拟真实的室内墙面安装场景，添加柔和的环境漫反射光照，调整阴影的柔和度，让渲染效果贴近真实产品的实拍质感。设计思路上，这款扩展插座主打墙面插座的接口拓展功能，在不改动原有墙面插座安装结构的前提下，通过插合的方式额外扩展出同规格的电源接口，解决墙面单插座接口不足的使用痛点，建模过程中充分考虑了产品的装配逻辑，所有部件的配合间隙都控制在合理范围内，外壳的壁厚均匀一致，符合注塑生产的工艺要求，边缘的圆角处理既提升了握持插拔的手感，也避免了塑料件应力集中的问题，整体结构简洁实用，没有多余的冗余设计，在保证结构强度的前提下尽可能压缩产品的整体厚度，减少插装后突出墙面的距离，提升使用的美观度与安全性，插孔的位置布局经过反复调整，保证插头插入后不会出现相邻接口干涉的问题，兼顾了实用性与结构合理性。
