机车链条弯头支撑连接件结构设计

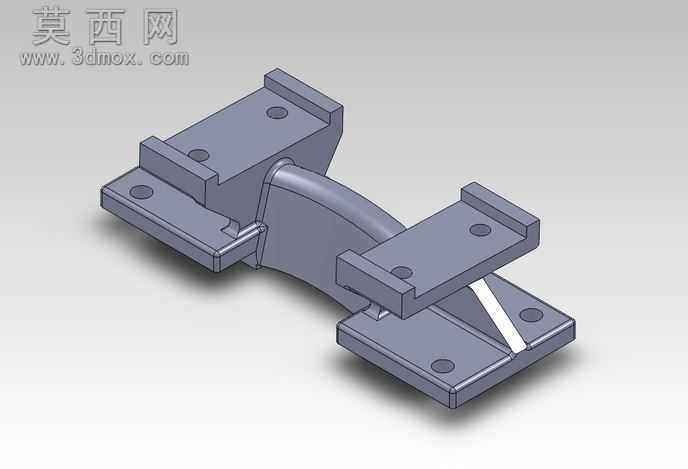

本作品为机车配套的链条弯头支撑连接件三维设计，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以基准面定位绘制安装底板的轮廓草图，通过拉伸凸台命令生成两块带安装孔的水平底板，每块底板上精准排布两个沉头安装孔，孔位尺寸严格匹配机车对应安装点位的公差要求，确保装配时可直接通过螺栓完成固定。中间的弯头连接段采用放样折弯结合实体加厚的方式建模，先绘制两端与底板衔接的截面轮廓，再通过引导线控制弯头的弧形过渡曲率，保证连接段既具备足够的结构强度，又能避让周边链条运动的干涉空间。在弯头与右侧底板的衔接位置，额外添加了三角形加强筋结构，通过筋特征命令生成，筋板厚度与主体壁厚保持一致，有效分散支撑部位承受的链条张紧载荷，避免长期受力出现连接断裂的问题。材质设定阶段为模型赋予了哑光深灰金属材质，模拟实际铸钢零件的表面质感，调整材质的粗糙度、反光度参数，让渲染效果更贴近真实工业零件的外观，同时对安装孔边缘、弯头过渡处添加了微小的圆角特征，还原实际机加工后的倒角工艺，避免模型出现尖锐棱角不符合生产实际的问题。设计过程中重点考量了零件的受力工况，该支撑件用于承托机车运行过程中的链条转向部位，需要承受链条传动带来的周期性振动与侧向拉力，因此在建模时对壁厚进行了合理分配，底板厚度大于连接段壁厚，保证安装固定端的结构稳定性，弯头过渡段采用平滑圆弧过渡，减少应力集中点。渲染阶段采用工作室柔和光源，从多个角度打光展现零件的结构细节，清晰呈现各安装面的位置关系、加强筋的布局以及弯头的弧形走向，可直接用于生产前的结构校核、装配模拟以及加工工艺参考，整体模型特征树逻辑清晰，参数可编辑，能够根据实际安装需求快速调整孔位间距、弯头角度等关键尺寸。
