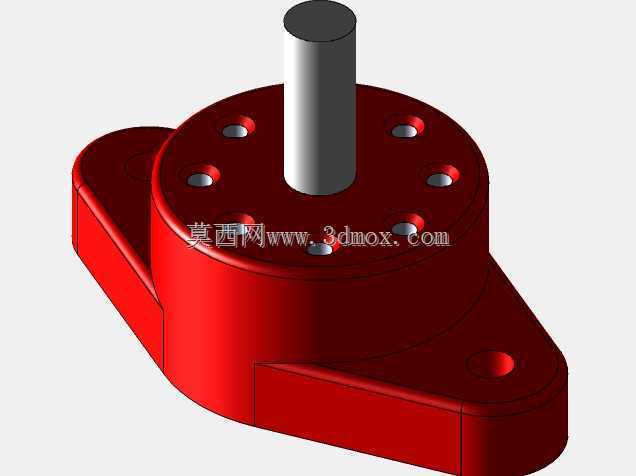

带安装耳座的立式轴座机械构件

　　该构件的主体为矮圆柱腔体结构，腔体两侧延伸出对称的扁平安装耳板，耳板上预留沉头安装孔，可直接通过紧固件固定在设备基板、工装台面或机架安装面上，安装时无需额外加工适配垫块，耳板的外伸长度经过布局校核，既保证固定点位的支撑跨距，又不会占用过多周边装配空间。腔体顶面沿圆周均匀分布多组螺纹连接孔，用于配套端盖、限位盘或者外接功能附件的锁附，孔位的分度精度在建模阶段就按照圆周阵列约束完成定义，后续出工程图时可直接导出孔位坐标，指导钻模加工或者数控铣削工序。腔体中心伸出的立式圆柱轴段为核心配合部位，轴段的外径按照常用滑动配合公差带预留加工余量，轴段根部与腔体顶面的交接处做了圆角过渡，避免应力集中在交变载荷下产生根部裂纹，

　　轴段的伸出长度根据配套摆动件、传动拨叉或者手动操作件的行程需求设定，既保证配合段的有效接触长度，又不会因轴伸过长导致刚性不足。这类结构常见于小型工装的回转定位座、手动夹具的转轴支撑、轻载传动机构的输入轴座，也可作为简易扳手操作的基座部件，在装配工位的手动压紧机构、检测工装的翻转支撑座中都能适配。建模过程中先绘制腔体的回转轮廓生成主体，再拉伸两侧安装耳并合并实体，顶面的连接孔采用圆周阵列特征生成，中心轴段与腔体主体设置为同轴心约束，所有安装孔的沉头深度、通孔直径都按照对应紧固件的标准尺寸建立参数关联，后期如果要适配不同规格的螺栓，只需要修改全局参数即可完成全模型更新。构件的底部腔体预留了内部容纳空间，可内置小型卷簧、

　　定位钢珠或者阻尼衬套，实现轴段回转后的自动复位、档位定位功能，耳板的底面与腔体底面设置为同一基准平面，安装时可以直接贴紧安装基面，保证轴段的垂直度公差。外形整体轮廓紧凑，没有突出的尖锐棱角，所有外露棱边都做了小倒角处理，既避免操作时划伤装配人员，也方便后续表面喷涂、阳极氧化等表面处理工序的挂装。在进行整机布局时，该构件的安装边界仅需覆盖两侧耳板的外伸范围，中心轴段的外围预留对应操作件的摆动空间即可，不需要额外预留大型维护空间，适配紧凑化的设备内部布局。
