VAZ2108汽车轮毂连接法兰轴座

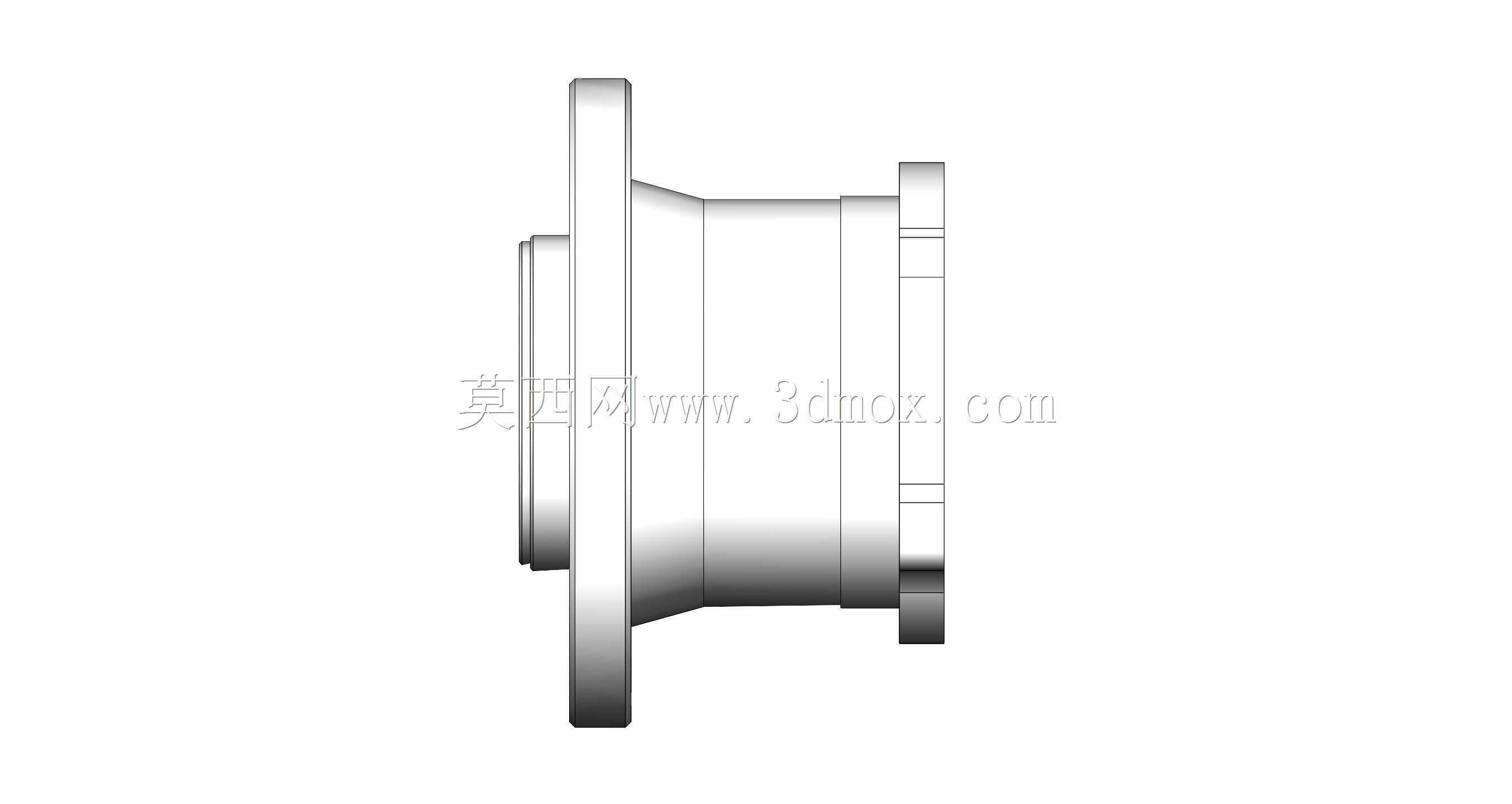

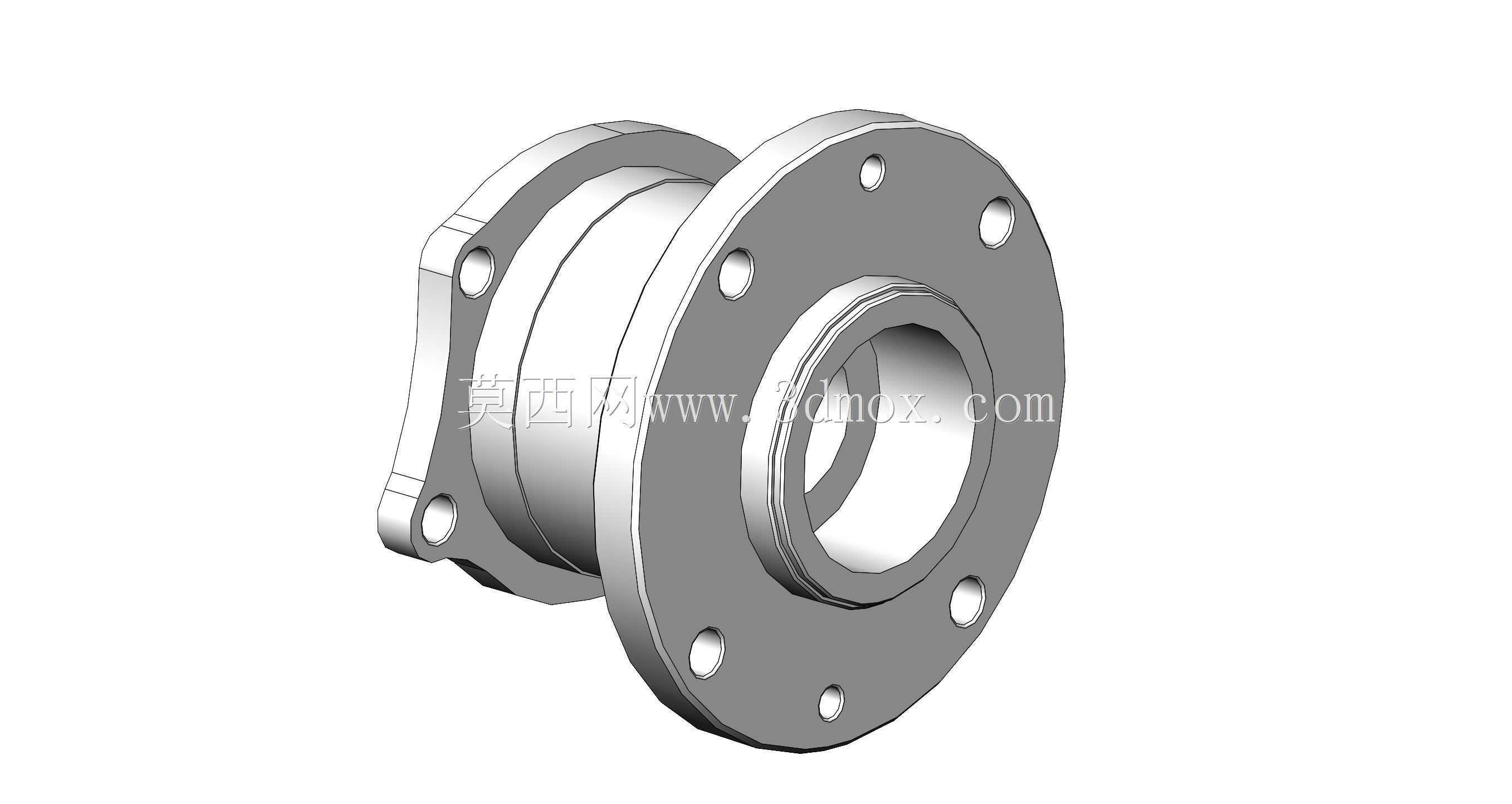

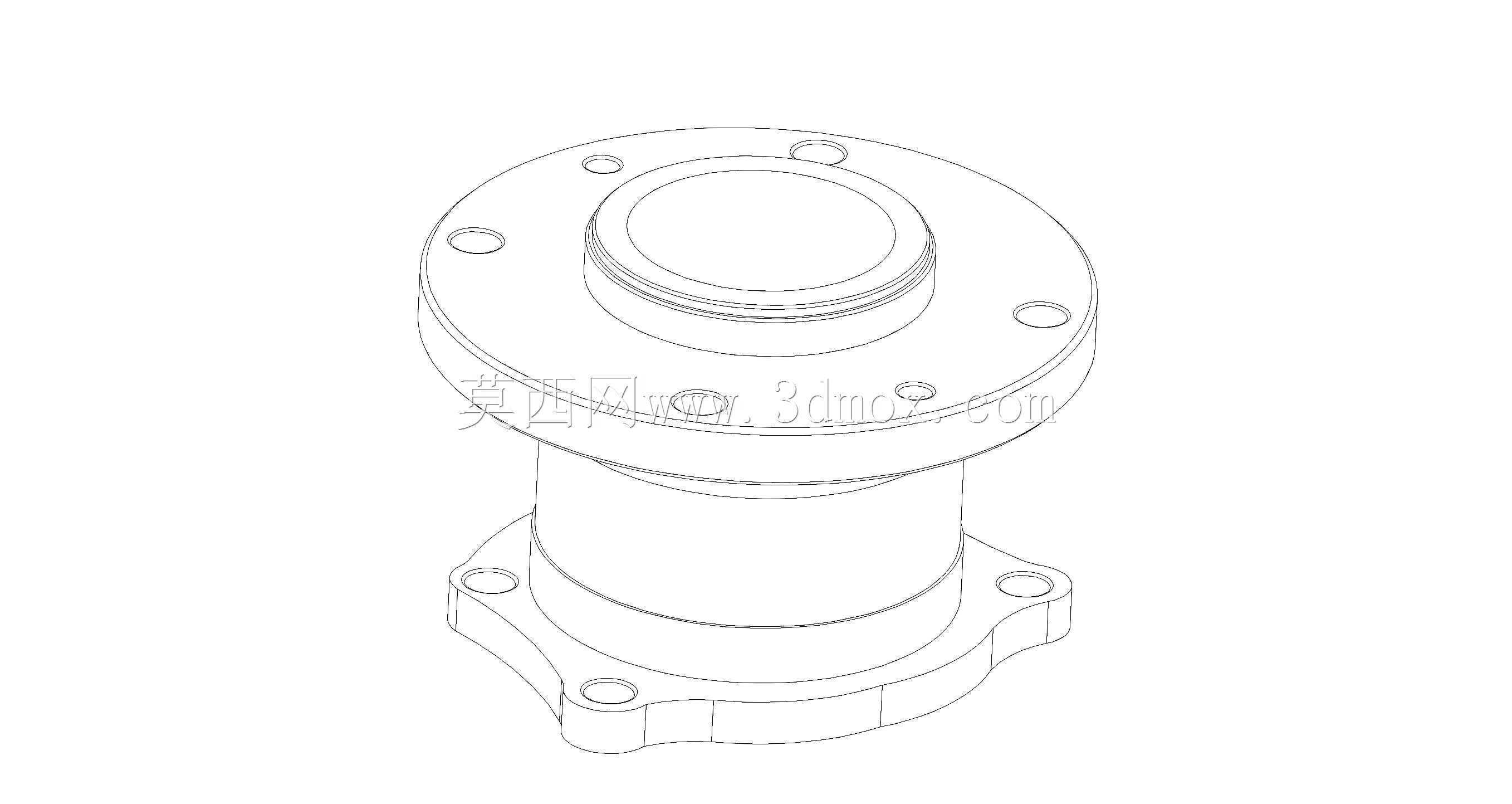

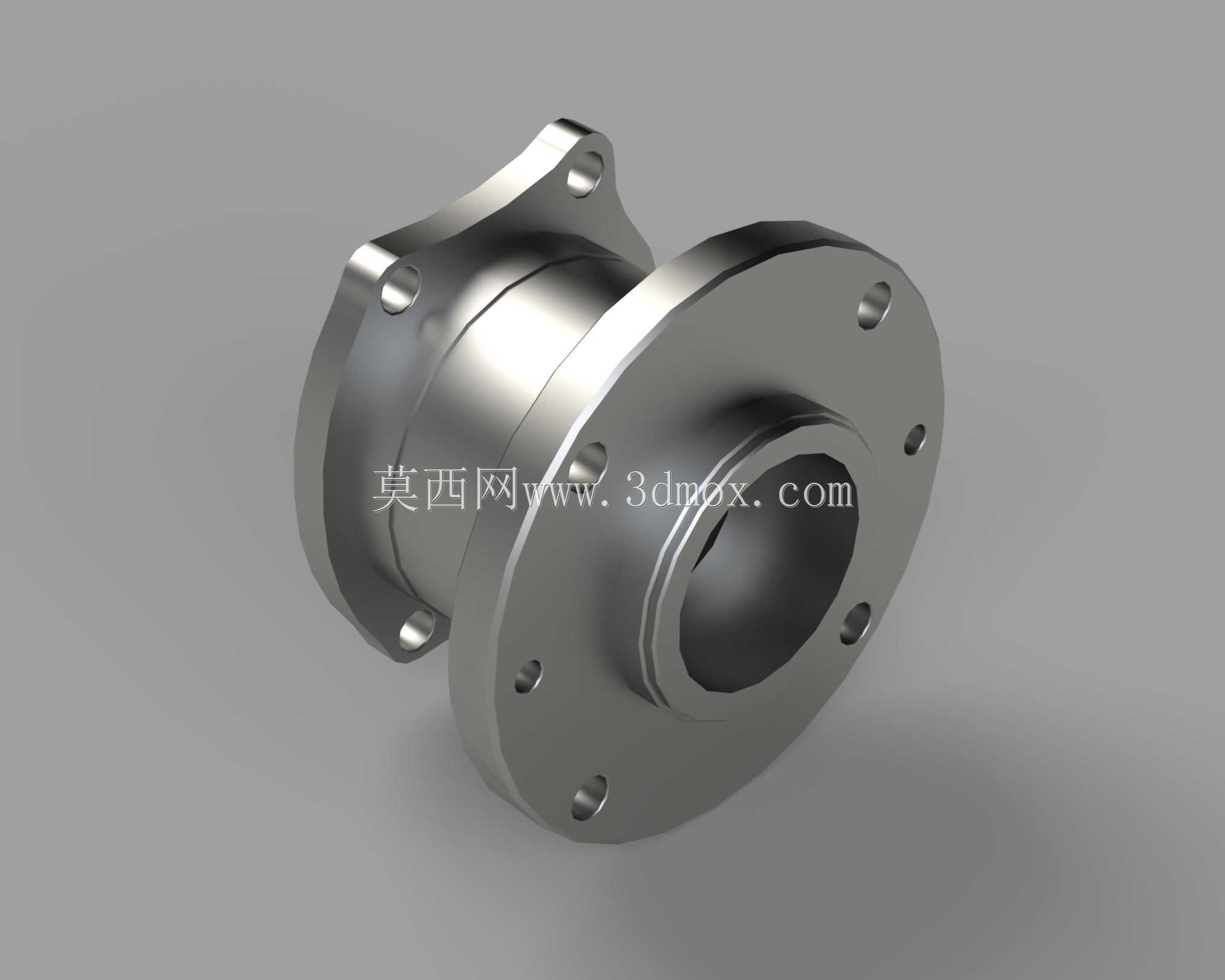

　　该零件属于乘用车底盘行走系统中的轮毂连接与支承部件，整体采用回转体加双侧安装法兰的组合结构，用于车轮侧旋转件与车桥、制动或悬架相关固定界面之间的过渡连接。零件中部为阶梯状筒形主体，内部设置贯通孔道，可容纳轴颈、轴承、密封件或紧固件穿过；筒壁外圆按装配层级形成不同直径的台阶，便于轴承内圈定位、隔套贴合以及相关旋转件轴向限位。

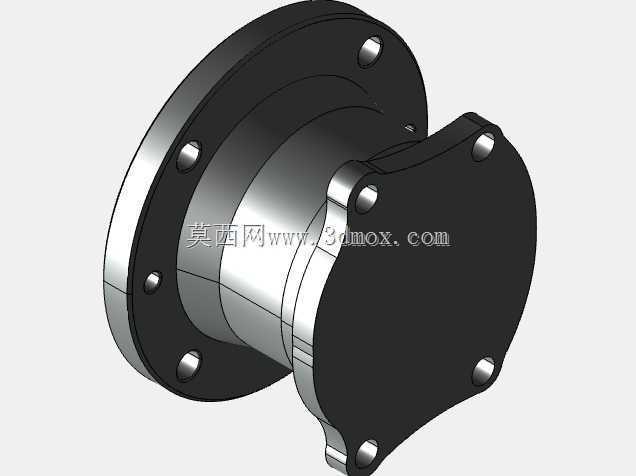

　　从实际装车场景看，这类轮毂件需要同时承担径向支承、轴向定位和扭矩传递边界约束。一端法兰采用近似异形耳板布局，孔位围绕中心呈非连续分布，适合与周边壳体、支架或制动部件进行多点紧固；另一端为较大直径的圆形法兰，端面上均布多个通孔，可与车轮、制动盘或连接盘形成稳定结合面。两侧法兰之间通过加粗筒段过渡，能够在螺栓预紧和车辆交变载荷下降低局部应力集中。

　　结构设计上，法兰端面保持较高平面度要求，孔位周边保留足够壁厚，避免紧固时产生压陷或微变形。中部筒体并非简单等壁厚圆筒，而是根据轴承安装位置和载荷路径设置肩部、圆角与凹槽；圆角半径在可加工范围内尽量连续过渡，尤其在法兰与筒体相交区域，可减少铸造或机加工后应力集中。内孔台阶承担零件套装时的导向作用，也为后续轴承压装提供明确止口。

　　安装边界方面，建模时需要重点核对双侧法兰的外径、螺栓孔分布圆直径、孔径、孔数以及相邻孔之间的角向位置。异形法兰侧的外轮廓并非完整圆，耳部向外延展，布置时要确认与转向节、制动底板或悬架杆件之间的运动间隙；圆形法兰侧外径较大，需保证车轮装配后螺栓穿装空间和制动件旋转空间。轴向长度则决定轴承跨距、轮毂突出量以及轮距相关边界，筒体各段直径要与轴承外圈、油封、防尘盖等配套件保持协调。

　　在三维建模过程中，可先以中心轴线建立回转主体，完成内孔、外圆台阶和端面轮廓，再通过草图拉伸或切除形成两侧法兰及螺栓孔。异形耳板部分应结合孔位中心和外轮廓切线控制形状，保证耳部既满足扳手空间，又不过度增加重量。均布孔适合采用圆周阵列，异形侧孔位则需按实际角向关系单独约束。完成实体后，应检查法兰背面、孔口倒角、轴肩圆角和内腔过渡，确保零件在装配中既能准确定位，也具备良好的加工工艺性。

　　该结构适用于需要紧凑轮毂支承、多界面连接和较高装配刚性的车辆底盘部位，建模表达应突出同轴度、法兰贴合面、孔系位置和轴向台阶关系，为后续工程图绘制、干涉检查及选型校核提供直接依据。
