游戏手柄外壳精密注塑成型模具结构

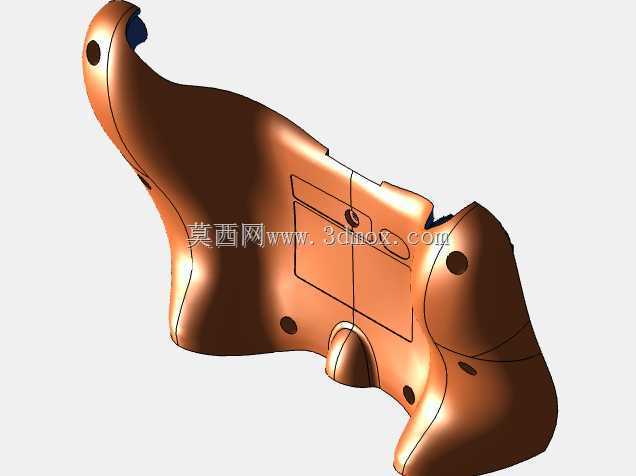

　　这套模具针对消费电子外设类异形薄壁塑料件开发，成型对象为带复杂曲面握持区的游戏手柄上下壳体，在日常小家电、数码配件量产场景中，这类外观件往往同时面临壁厚不均、倒扣多、表面熔接痕难控制的问题，整套结构围绕量产稳定性做了分层排布。

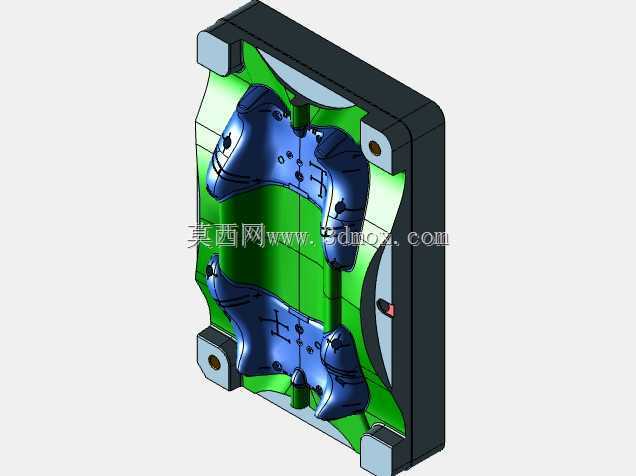

　　模架内部按标准注塑模逻辑分层，定模侧布置型腔成型面，直接复刻手柄外表面的顺滑握持曲面，动模侧设置型芯，处理壳体内侧的螺丝柱、卡扣位与加强筋；多组斜顶与侧向滑块对应手柄边缘的侧向倒扣，开模时先完成主分型面开模动作，侧向抽芯机构先行退出侧凹区域，避免顶出时拉伤塑件侧壁，顶出系统采用多点顶针搭配顶板联动，顶出力均匀分布在壳体筋位与边缘非外观区，防止薄壁件顶白、顶穿。

　　冷却回路围绕模腔轮廓随形布置，水路距离成型面保持均匀间距，在手柄厚壁的握持拐角处加密回路，缩短成型周期同时减少塑件因冷却不均产生的内应力，避免成品放置后出现翘曲变形。排气系统在熔体最后填充的型腔边缘、镶件拼合位置开设深度适配塑料材质的排气槽，快速排出型腔内空气，消除填充末端的烧焦、缺料缺陷，模内多处独立镶件既方便加工复杂型面，也便于后期量产中磨损后单独更换，降低维护成本。

　　导向部件采用导柱导套配合，保证合模时动定模对位精度，支撑柱排布在动模背板受力集中区域，抵消注塑时型腔内的高压涨模力。整套模具的安装边界适配常规卧式注塑机的拉杆间距与容模量，定位环、浇口套尺寸匹配标准机台炮嘴规格，进胶方式选用点浇口，开模时自动拉断浇口，减少后续人工修剪工序。模具所有活动部件预留足够行程与避让空间，合模、开模、顶出全动作无干涉，量产中可稳定完成手柄外壳的连续注塑成型，保障成品外观面光洁度与尺寸装配精度。
