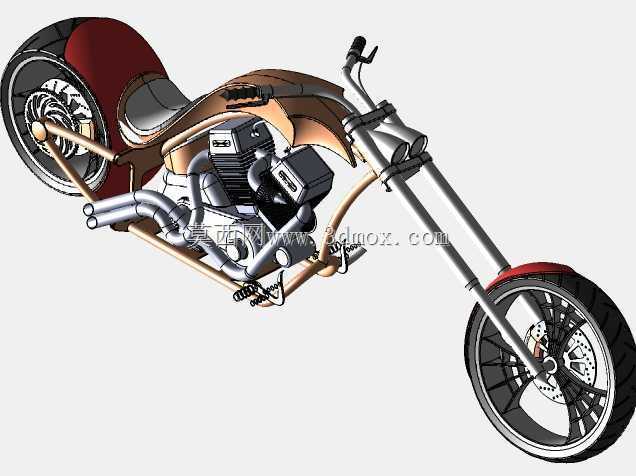

美式巡航摩托车整车结构三维建模

　　该模型完整还原了美式长前叉巡航摩托车的整车结构，覆盖行走系统、动力总成、操控部件、外观覆盖件全模块的装配关系，可用于机车改装方案验证、整车结构教学、定制化外观设计参考等场景。从结构设计逻辑来看，整车采用加长前叉倾角设定，前叉与车架主立管的夹角经过反复校核，既保留美式巡航车特有的舒展骑行姿态，也兼顾低速转向时的回正力矩合理性，避免过大倾角带来的转向沉重问题。前轮毂采用辐条搭配钻孔刹车盘的结构，刹车卡钳安装位与前叉下端的连接座做了贴合式设计，安装边界预留了刹车油管的走管空间，不会出现转向过程中油管与辐条干涉的情况。动力单元采用V型双缸发动机布局，发动机与车架下管的安装吊耳位置做了对应匹配，缸头散热鳍片的排布方向顺着骑行时的迎风角度设置，

　　能够在车辆行驶过程中利用自然气流带走发动机工作产生的热量，排气管路从缸头两侧引出后顺着车架下沿延伸至后轮侧，管路走向避开了脚踏安装区域，不会影响骑行时的脚部放置空间。车架部分采用硬尾风格的简化结构，后摇臂与车架主体的连接转轴位置做了同轴度约束，后轮安装位与后传动链轮的中心距严格按照传动比要求设定，保证链条传动时的张紧度处于合理区间，后轮挡泥板与座椅下方的车架尾部做了一体化衔接，单座弧形坐垫的曲面贴合人体骑行时的臀部受力曲线，能够在长途骑行时分散局部压力。车把部分采用高把设定，手把上的控制按键安装位、油门转把的装配槽都做了细节还原，前大灯采用双灯并列布局，灯架与前叉上三星的连接位置预留了线束穿孔，方便整车布线时的线路隐藏。

　　整车各部件的装配间隙都按照实车生产的公差要求做了预留，外观覆盖件的曲面过渡顺滑，没有出现曲面扭曲、拼接错位的问题，既可以作为结构设计人员学习机车整车布局的参考案例，也能用于定制摩托车改装时的尺寸校核，提前验证改装部件与原车结构的安装匹配度，减少实际改装过程中的试错成本。
