交流稳压器生产用工装夹具检具结构

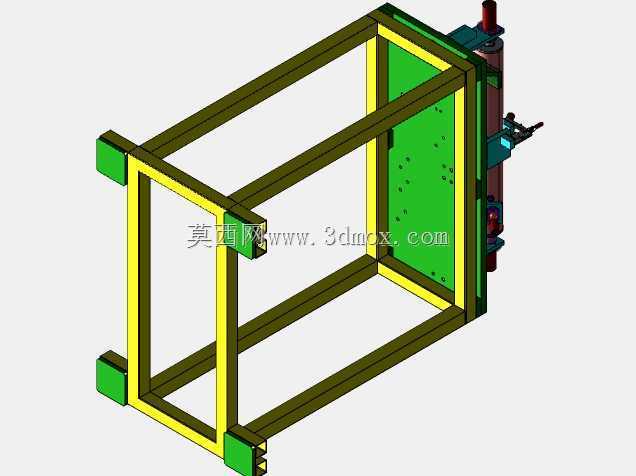

　　这套工装结构主要应用于交流稳压器壳体及内部组件的装配、焊接工序的定位与尺寸校验环节，在中小功率稳压器的批量生产线上，这类工装直接决定了产品组装的形位公差一致性，避免后续总装时出现组件错位、安装孔位偏差的问题。从结构设计来看，主体采用方管焊接搭建的框架作为承载基体，框架的四个边角设置了带缓冲垫的定位挡块，挡块采用耐磨尼龙材质，既可以保证待加工工件的定位基准贴合度，又不会刮伤稳压器壳体的喷塑表面，框架内侧的黄色限位条构成了工件的X、Y向定位边界，安装时只需将待加工的稳压器框架组件推入到限位条构成的容腔内，即可完成粗定位，无需反复测量对齐。框架后侧的绿色安装板是整套工装的功能集成面，板面上预留了阵列排布的安装孔位，

　　可以根据不同型号稳压器的尺寸，调整气动夹紧组件、检测销的安装位置，适配一定尺寸范围内的多规格产品生产需求，不需要重新制作整套工装，大幅降低了多品种小批量生产的工装投入成本。后侧搭载的立式气动执行元件搭配侧置的手动锁紧机构，形成气动手动复合夹紧逻辑，气动元件负责提供主要的夹紧力，保证加工过程中工件不会出现位移，手动锁紧机构则作为行程限位与安全冗余，在气压出现波动时依然可以保持夹紧状态，避免工件飞出引发安全事故。从安装边界来看，整套工装的底部框架预留了与生产线工作台连接的固定孔位，可以直接通过T型螺栓固定在标准铝型材工作台上，不需要额外制作转接底座，整体外轮廓尺寸适配常规人工操作工位的作业范围，操作人员站在工装开口侧即可完成工件上下料、

　　夹紧操作、尺寸检测的全流程动作，不需要频繁移位。在检具功能设计上，框架的定位基准与稳压器产品图纸的设计基准完全重合，工件装夹完成后，可以直接通过安装板上预设的检测位，快速校验壳体的平面度、安装孔的位置度，不需要将工件转移到专用检测工位，将装夹与检测工序合并，有效压缩单台产品的生产辅助时间。框架的方管选型经过刚度校核，在满负载夹紧状态下的形变量控制在0.1mm以内，完全满足稳压器壳体焊接、装配的公差要求，不会因为工装自身变形导致产品尺寸超差。
