曲轴模锻下模工装三维结构设计

项目分类:工装 发布时间:2024-10-20 ID:784990
  • 曲轴模锻下模工装三维结构设计
  • 曲轴模锻下模工装三维结构设计

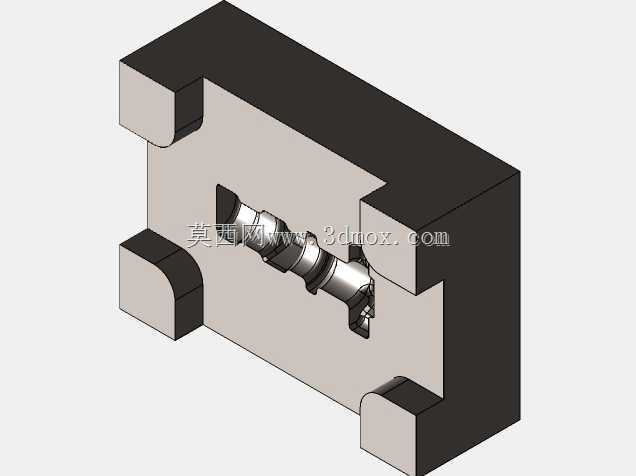

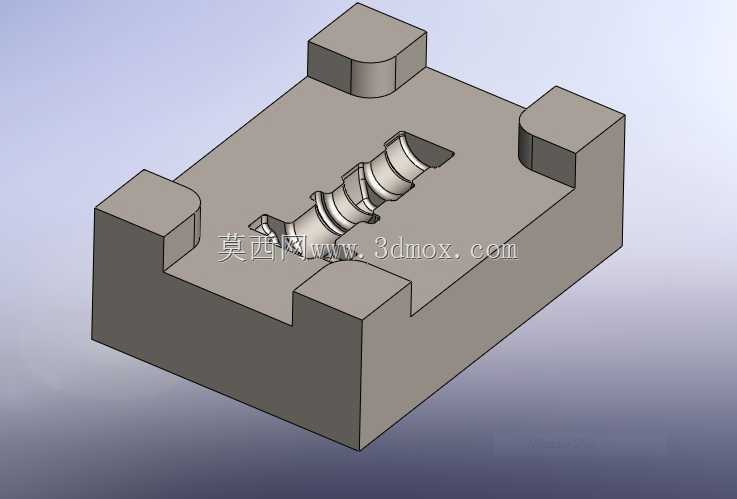

  该套结构针对曲轴类回转锻件的热模锻工序展开,下模本体采用整体方块式模座布局,四角设置带圆弧过渡的凸台定位止口,可直接嵌入锻压机工作台的模座安装槽内,止口侧面与模槽侧壁预留均匀的热膨胀间隙,避免锻打过程中模具受热胀卡滞。模具分型面沿曲轴轴向水平布置,型腔内依次排布主轴颈、连杆轴颈、曲柄臂的仿形槽,各轴颈位置的圆角完全匹配锻件拔模斜度,槽腔深度随曲柄臂的偏心轮廓逐步变化,既保证锻件充型饱满,也方便锻打完成后顶料取件。

  从实际产线使用场景来看,这类下模通常配套上模安装在机械压力机或摩擦压力机的工作工位,坯料经中频加热后放置在下模的预定位槽内,上模下行合模完成一次或多次模锻,型槽两侧开设的飞边槽可容纳多余金属,合模时多余坯料沿飞边桥部均匀流出,避免型腔内部出现折叠、充不满缺陷。模具四角的凸台结构同时承担导向与承压作用,合模过程中上下模的止口先于型腔接触,抵消锻打时的横向错移力,保证曲轴各轴颈的同轴度、连杆轴颈的偏心距公差稳定在工艺要求范围内。

  设计过程中优先校核了模座的承压边界:整体模座的长宽尺寸适配常用锻压机的工作台安装孔距,底部为完整平面,可直接通过压板压紧在工作台上,无需额外加装过渡底座;型腔下方保留足够的实体壁厚,承受反复锻打的冲击载荷,避免模体出现塌陷变形。各轴颈型腔的表面沿拔模方向做出连续斜度,曲柄臂位置的深腔侧壁预留抛光余量,减少热锻时的脱模阻力;模具两端的空位可布置顶杆孔,后续接入设备顶出机构即可自动顶起完成锻打的曲轴工件。整套结构兼顾了锻件成型精度、模具服役寿命与现场装夹效率,可直接用于曲轴锻造工装的结构参考与产线布局校核。
