汽车钣金件液压压紧加工工装夹具

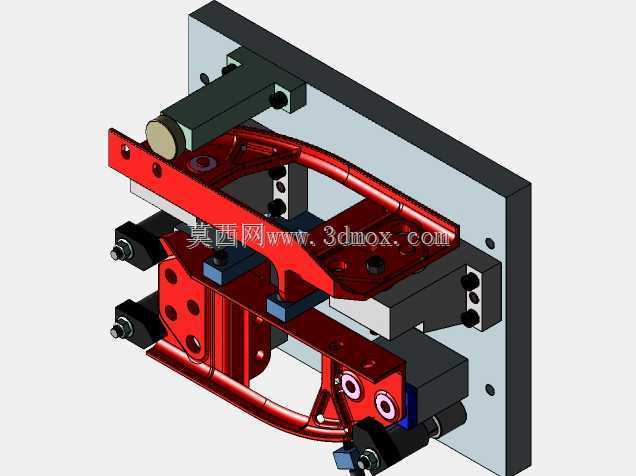

　　这套工装主要面向汽车底盘结构类钣金冲压件的机加工工序定位装夹需求，适配立式加工中心的工作台安装场景，解决异形钣金件加工过程中定位基准偏移、装夹变形的常见问题。整套夹具采用立式安装板作为承载基体，所有定位、压紧元件均集成在整块安装立板上，可直接通过T型槽螺栓固定在机床工作台上，安装时仅需找正立板的平面度与X轴平行度即可完成基准校准，大幅缩短换型调试的辅助时间。

　　从功能布局来看，夹具采用了定位销与型面支撑块结合的定位方案，对应工件上的两个同轴工艺孔设置圆柱销与菱形销，完全限制工件的六个自由度，避免过定位导致的工件装夹翘起问题；与工件曲面贴合的支撑块采用45号钢调质处理后表面淬火，硬度达到HRC42-48，长期使用不会出现压痕凹陷，保证重复定位精度稳定在0.02mm以内。压紧单元采用转角油缸配合杠杆压臂的结构，上下布置的两组油缸可在装件时旋转90度让出上下料空间，工件落位后油缸活塞杆伸出，压臂旋转至工件压紧面上方后持续施加压紧力，压紧点对应下方的支撑块位置，完全避开悬空区域，防止薄壁钣金件在压紧力作用下产生形变，影响后续加工的尺寸精度。

　　设计过程中优先考虑了排屑与操作空间的需求，所有定位元件周边都预留了足够的切屑滑落空间，不会出现铝屑或者铁屑堆积在定位面上导致的工件垫起问题；压臂的行程经过精确计算，既保证足够的张开距离方便工件取放，又控制了油缸的动作行程，缩短单件装夹的辅助时间。夹具的侧向设置了两个辅助可调支撑头，针对工件悬臂较长的部位提供辅助支撑，支撑头采用弹簧顶触结构，接触工件后自动锁死，不会对工件产生额外的顶紧力导致工件变形，可有效抵消加工过程中铣刀切削带来的振动，提升加工面的表面质量，减少振刀纹的产生。

　　安装边界方面，整套夹具的安装板采用25mm厚的Q235钢板加工而成，整体外轮廓尺寸适配MCV450系列加工中心的工作台行程，工件装夹完成后所有加工部位均处于机床的有效行程范围内，不会出现超程问题；油缸的油路采用内置孔道设计，外接油路仅需两组进出油口即可连接机床液压系统，外部无杂乱油管，避免加工过程中铁屑刮碰油管导致的漏油故障，日常维护仅需定期检查定位销的磨损情况以及油缸的密封件状态即可，维护成本极低。这套夹具可兼容同系列多款近似结构的钣金件加工，仅需更换对应位置的支撑块与压头即可完成换型，适配中小批量多品种的汽车零部件加工场景。
