汽油发动机活塞有限元应力分析结构

　　作为内燃机核心往复运动部件，活塞的结构可靠性直接决定整机的动力输出上限与服役寿命，这类带有限元应力云图的活塞结构，主要面向小排量通用汽油机、航模动力以及小型RC燃油动力设备的开发场景，日常工作中需要持续承受燃烧室内爆发的高温高压燃气冲击，同时完成往复运动的动力传递，还要配合活塞环完成气缸密封、热量传导的核心功能。从结构设计逻辑来看，活塞顶部的凹坑造型是匹配燃烧室气流组织、优化油气混合效率的关键特征，设计时需要结合压缩比要求、气门避让边界做反复迭代，避免活塞运行到上止点时与进排气门、气缸盖发生运动干涉；活塞头部的环槽结构需要严格匹配气环、油环的安装尺寸，环槽的平面度、槽宽公差直接影响密封效果与机油消耗量，

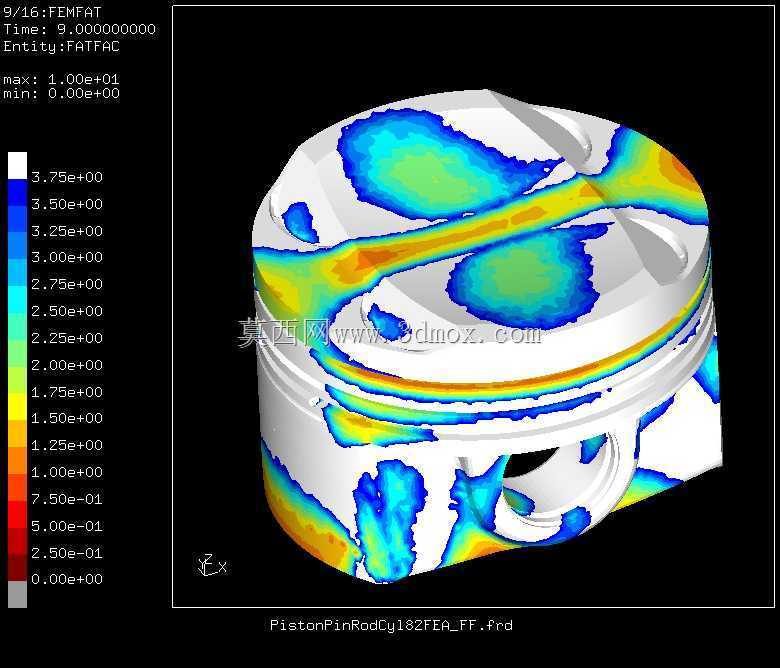

　　设计时需要预留高温工况下的热膨胀余量，避免热态下环槽卡滞导致拉缸故障。活塞销座部位是应力集中的核心区域，也就是云图中高应力分布的位置，连接活塞销与连杆小头，将燃烧压力传递给连杆进而驱动曲轴旋转，设计时需要优化销座的过渡圆角，分散交变载荷带来的应力集中，同时匹配活塞销的配合间隙，兼顾润滑与传动刚性；活塞裙部的型线设计采用中凸变椭圆结构，适配热态下的变形量，保证活塞在气缸内往复运动时的导向精度，减少侧推力带来的敲缸与磨损。从安装边界来看，这类活塞的外径尺寸需要与气缸内径保持微米级的配合间隙，活塞销孔的同轴度、环槽与活塞轴线的垂直度都有严格的形位公差要求，装配时需要注意活塞的安装方向，顶部的避让凹坑需要对应气门布置位置，避免运动干涉。

　　有限元分析的结果可以直观呈现不同工况下活塞的应力分布规律，高应力区域需要做结构强化或者圆角优化，低应力区域可以适当做轻量化减重处理，在保证结构强度的前提下降低往复运动质量，减少曲轴连杆机构的惯性载荷，提升整机的响应速度与运转平顺性。实际选型应用时，还需要结合整机的排量、额定转速、爆发压力参数匹配对应的活塞结构，确认活塞销直径、环组配置、压缩高度等核心尺寸与连杆、气缸、气缸盖的适配性，避免出现装配干涉或者强度不足的问题。
