四十五毫米小型航模内燃机活塞组件

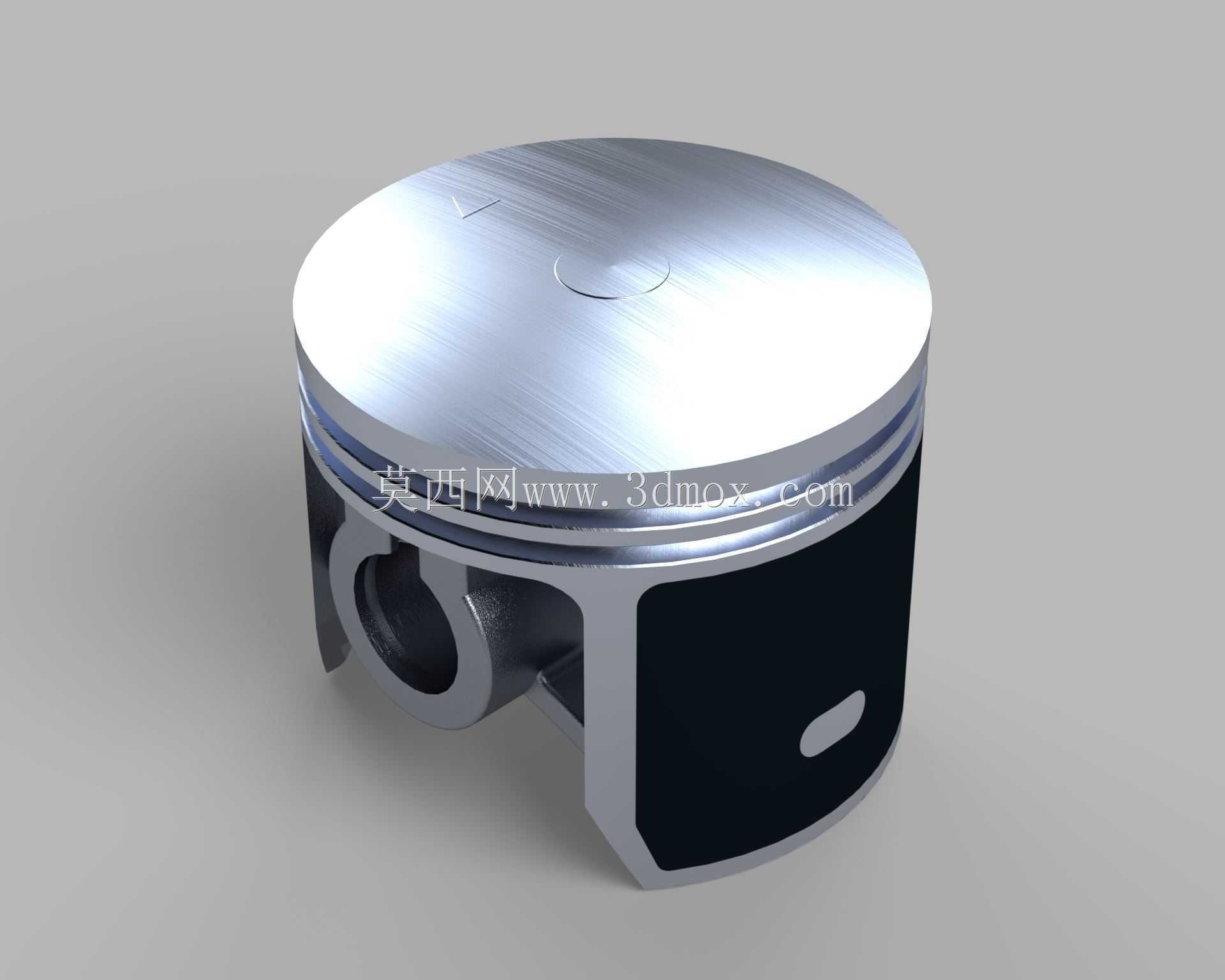

　　这套活塞结构面向小排量单缸内燃机的装配需求，适配45毫米缸径的小型动力单元，常见于航模动力、小型通用汽油机、教学拆解试验台以及微型工程机械动力改装场景。活塞在整机里承担往复做功的核心职能：燃烧室爆发压力直接作用在活塞顶面，通过销座把载荷传递给活塞销，再带动连杆完成曲轴回转，把燃气热能转化为旋转机械能，整套往复件的刚度、配缸间隙和热膨胀匹配直接决定发动机的压缩稳定性、高速运转寿命与机油消耗水平。

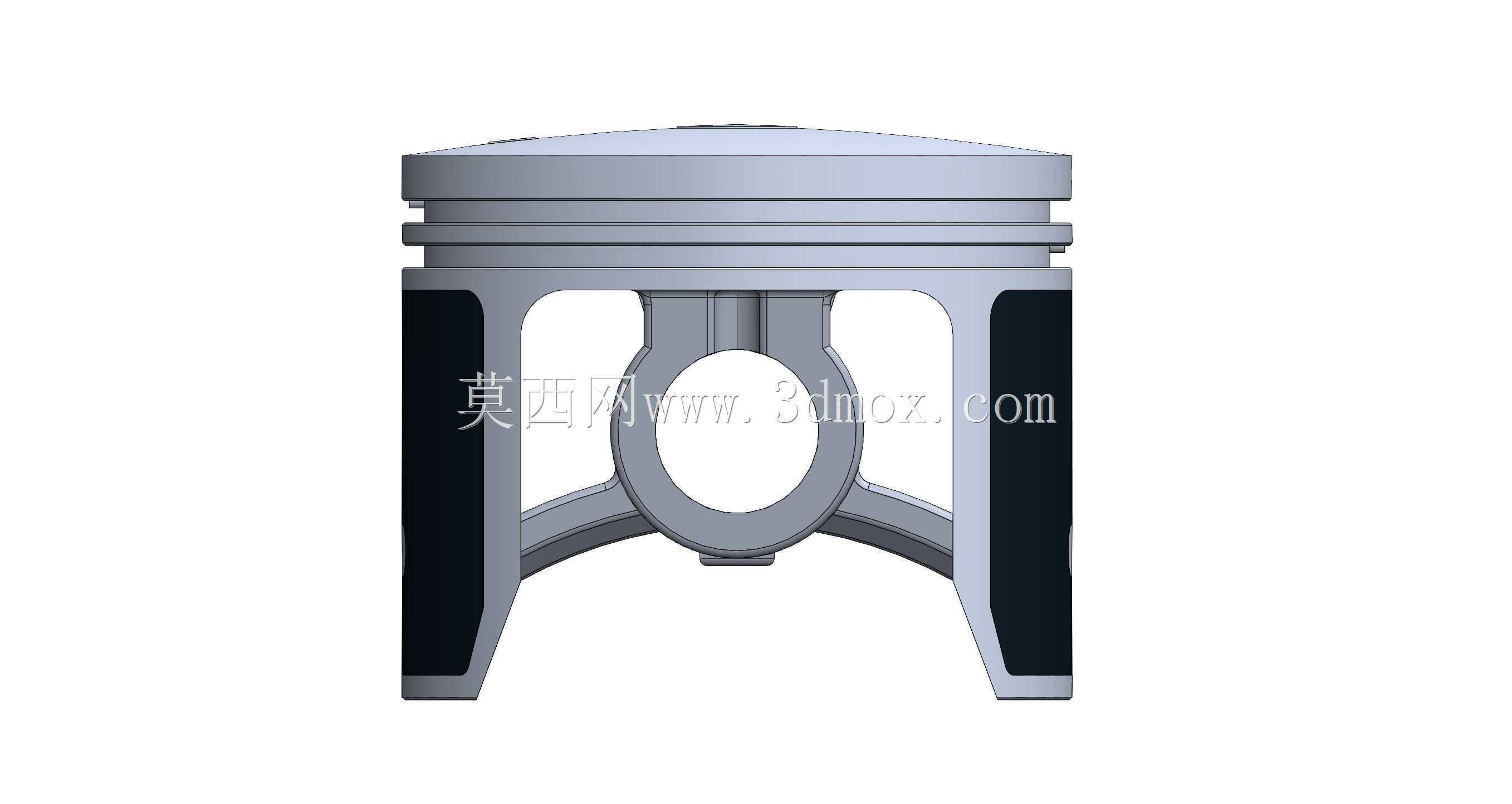

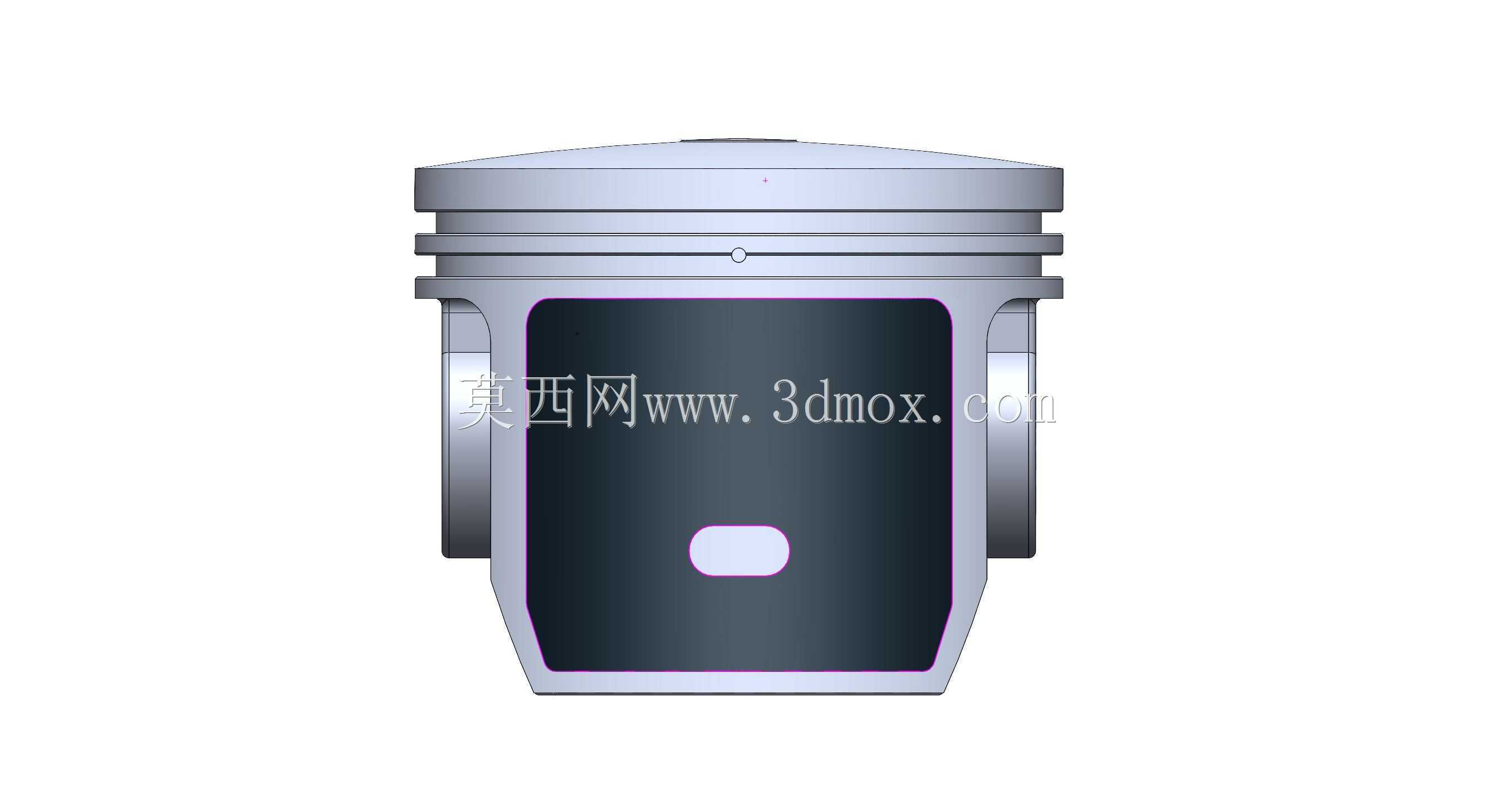

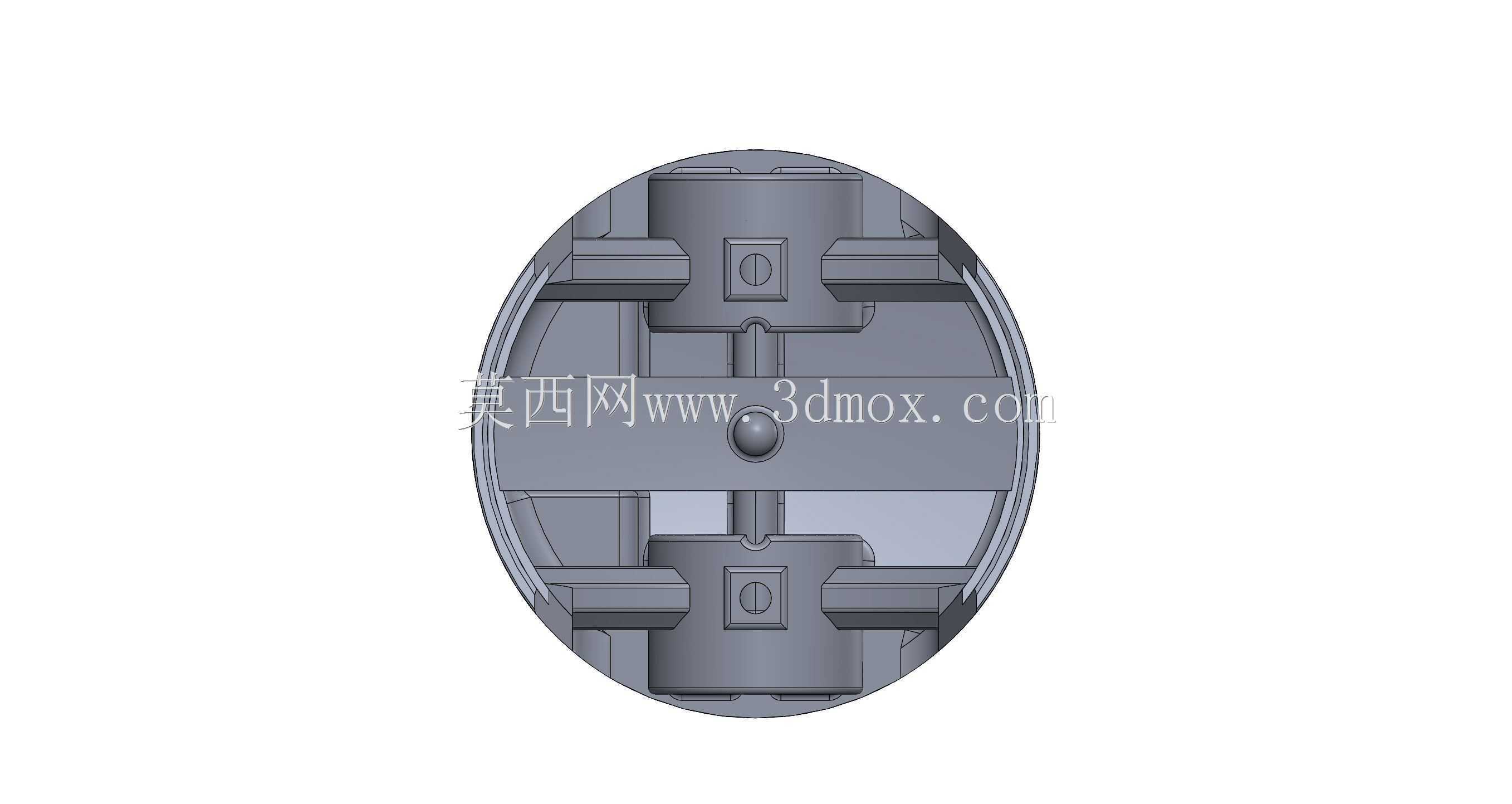

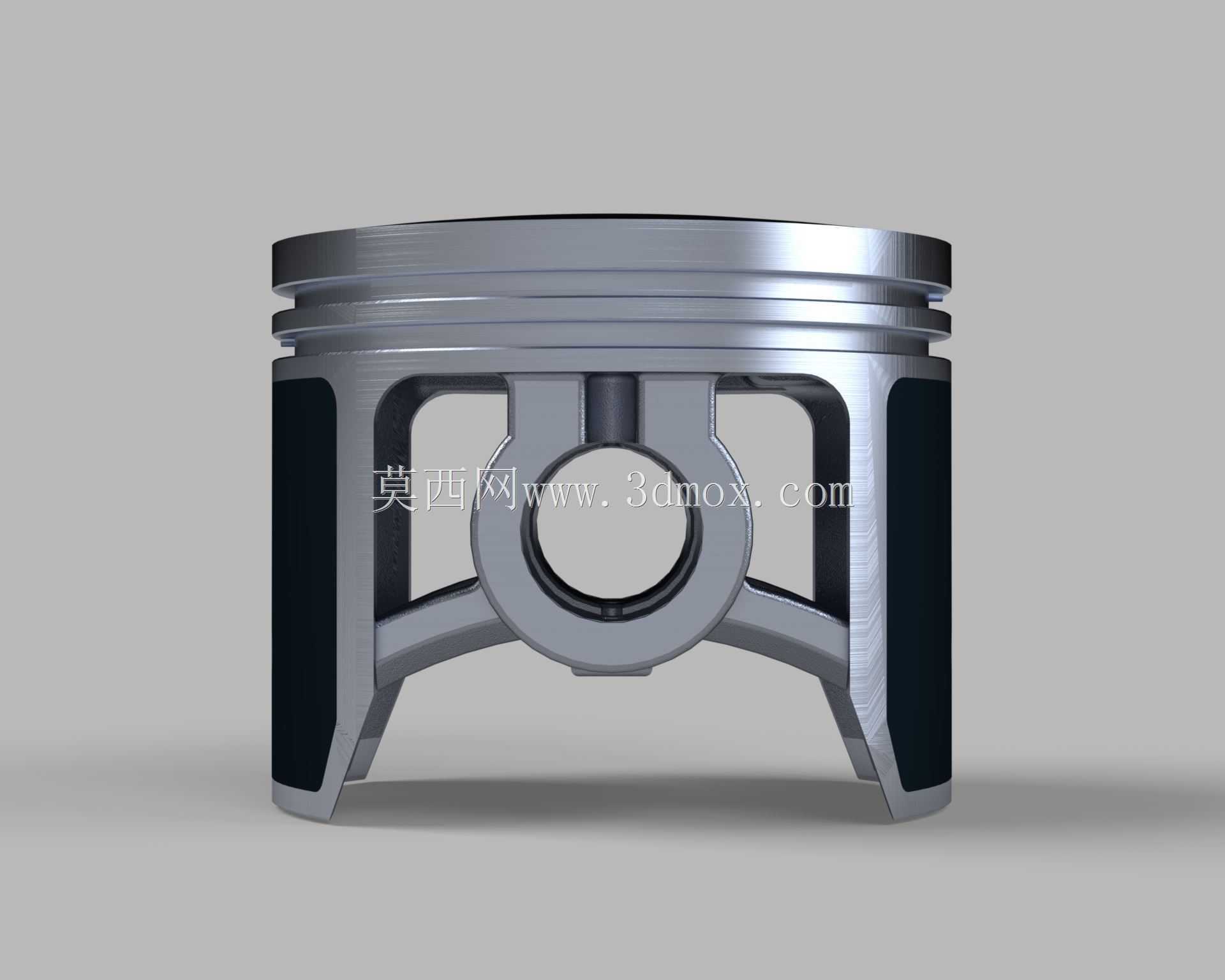

　　从结构细节来看，活塞头部预留了多道环槽位置，可布置气环与油环组合，气环负责密封燃烧室高压燃气，避免窜气导致缸压下跌，油环则刮除缸壁多余润滑油，减少机油上窜参与燃烧。裙部采用轻量化镂空开窗设计，在保证销座支撑刚度的前提下大幅削除非承载区域的材料质量，降低往复运动惯性力，这对高转速小型发动机尤为关键——更小的往复质量能减轻连杆大头与曲轴曲柄销的冲击载荷，也能降低平衡轴配置需求。活塞销孔同轴布置在销座凸台内，销座两侧通过加强筋与裙部内壁连为整体，把点火瞬间的峰值压力均匀分散到裙部承力面上，避免局部应力集中造成销孔开裂。裙部外侧预留了耐磨涂层或减摩镶块的安装空间，运转时裙部与缸壁保持面接触导向，吸收活塞换向时的侧推力，减少敲缸异响。

　　设计过程中首先要锁定缸径边界，45毫米的外径尺寸决定了整机排量区间，活塞总高、环带位置、销孔中心到顶面的压缩高尺寸都要和曲轴连杆行程、气缸垫厚度、燃烧室凹坑深度匹配，保证活塞运行到上止点时顶面不会触碰气门，下止点时裙部不会脱出缸筒下端。建模时需要重点核对活塞与缸壁的配合间隙，小型内燃机多采用铝合金活塞，热膨胀系数远大于钢制缸套，冷态预留间隙要覆盖工作温度下的膨胀量，间隙过小会热态拉缸，间隙过大则会出现窜气、敲缸和噪音偏大的问题。环槽的宽度、深度与岸部高度要对应所选活塞环规格，槽底圆角不能遗漏，避免应力集中；销孔内径与活塞销采用过渡或间隙配合，销孔两端可设置卡环槽，限制活塞销轴向窜动防止刮伤缸壁。裙部型线通常设计成中凸变椭圆形态，冷态下裙部中下部微凸，热膨胀后形成均匀贴合面，镂空开窗的位置要避开主承力路径，开窗边缘做圆角过渡，不能为了过度减重削断销座到裙部的传力筋条。

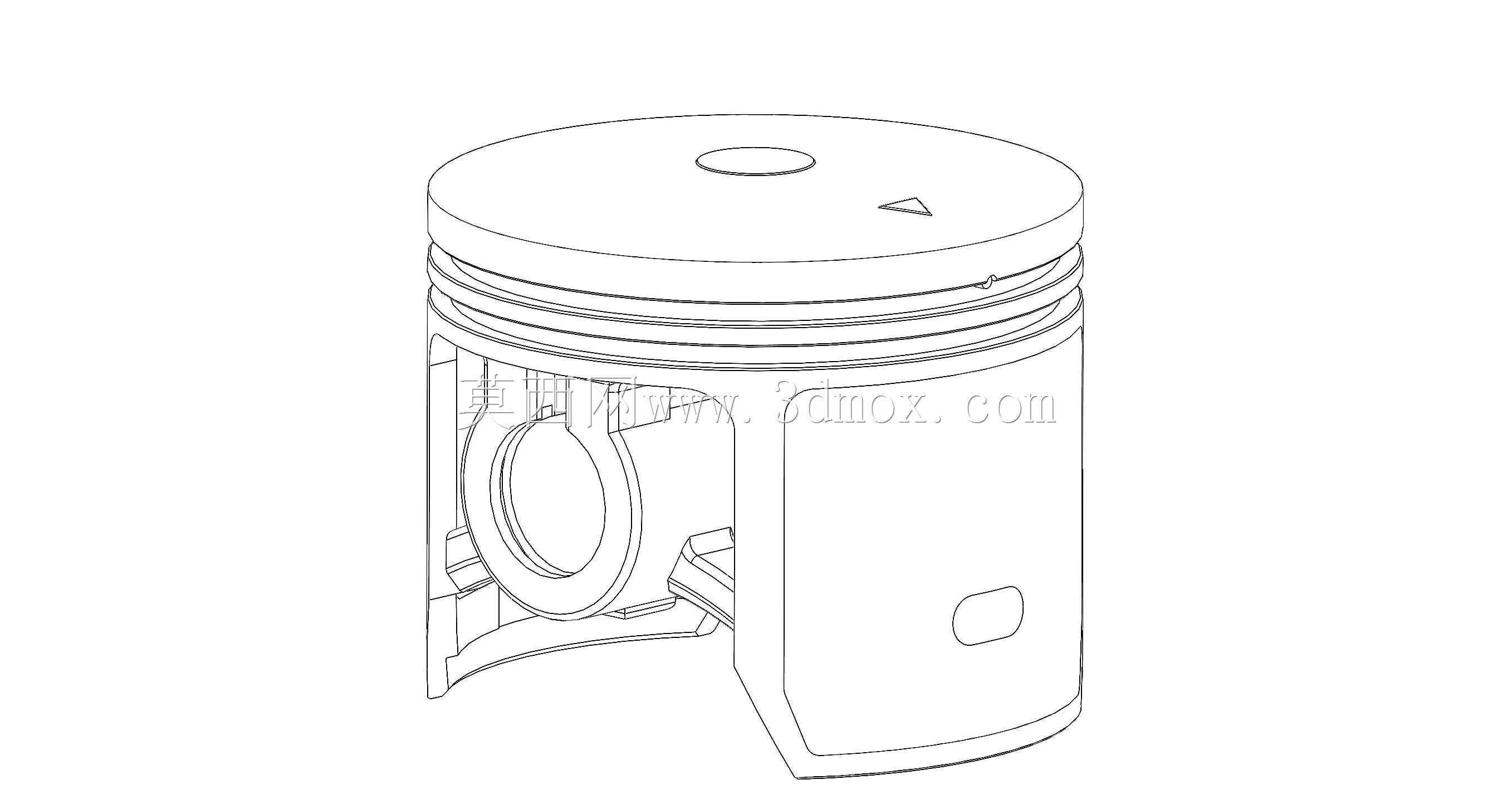

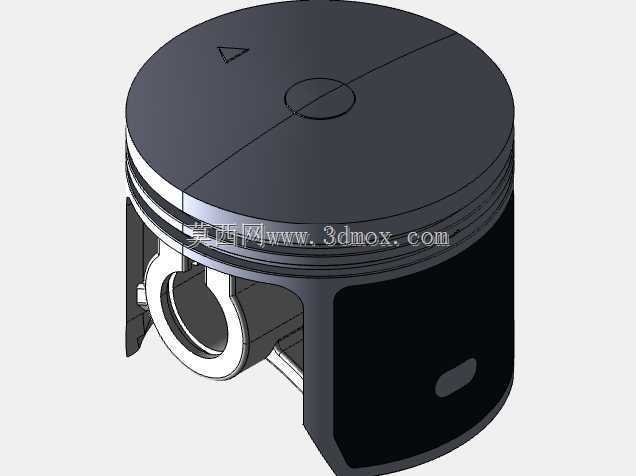

　　装配验证时还要关注活塞在上止点、下止点的运动包络，确认连杆摆动过程中不会和活塞内腔、缸体下缘发生干涉，活塞顶的避阀坑形状要对应配气机构的气门开启轨迹，整套模型把外部环带、销座、加强筋、裙部减摩区域和内腔镂空结构都完整还原，可直接用于结构校核、运动仿真、教学演示与小动力装置的选型参考。
