DB25针外螺纹接线端子转接模块结构设计

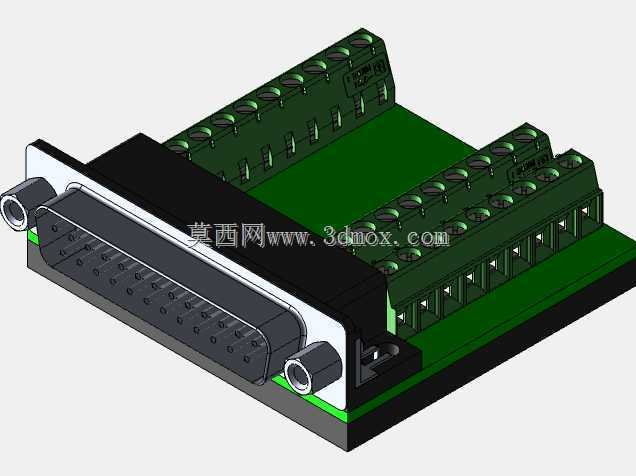

　　在工业测控、老旧设备串口改造、实验室测试台搭建的场景里，经常会遇到DB25接口的板卡、设备需要和多路线缆做快速接线的需求，传统做法是直接焊接DB25插头的引脚，不仅焊接效率低，后期排查线路、更换点位的时候需要反复拆焊，很容易造成接口引脚损坏，这类免焊转接端子模块就是为解决这类现场接线痛点设计的。从结构上看，模块整体采用分层布局，一侧是标准DB25公头接口，接口外侧做了金属固定耳，预留了螺丝安装孔，可直接和设备端的DB25母座锁紧，避免设备运行过程中振动导致接口松脱，接口内部的插针采用标准间距排布，完全符合DB25接口的尺寸规范，插合后接触电阻稳定，可兼容常规的并行信号、低速IO信号传输需求。

　　和DB25接口对应的另一侧是双层螺钉式接线端子排，端子排采用绿色阻燃PA材质做基座，每个接线位对应一个DB25引脚，接线位旁预留了丝印标识位，可标注引脚序号，现场接线时无需反复对照引脚定义表，能大幅降低接线错误率。每个接线位采用压线式螺钉结构，可适配0.2-2.5平方毫米的多股或单股铜芯线，螺钉拧紧后压线片会均匀压接在线芯上，不会出现压断线芯、接触不良的问题。设计时特意将端子排做了高低双层排布，相比单层排布的同通道端子，整体模块的宽度缩小了近40%，在安装空间局促的设备控制柜内也能顺利布置，模块底部的PCB基板采用FR-4材质，铜箔走线做了加宽处理，可承载最高5A的持续电流，满足常规工业IO信号、小功率控制回路的传输要求。

　　模块的金属固定支架和PCB之间做了绝缘隔离，避免支架和板上走线短路，DB25插头的金属外壳和固定支架连通，可做接地屏蔽处理，在有电磁干扰的工业现场，能有效减少外界干扰对传输信号的影响。安装边界上，模块整体长度适配标准DB25接口的插合深度，插合后突出设备面板的尺寸控制在合理范围，不会和周边的其他接口、线缆产生干涉，端子排的接线口朝向外侧，接线时无需额外调整模块角度，用普通十字螺丝刀就能完成所有接线操作，后期维护时如果需要更换某一路接线，直接松开对应位置的螺钉即可，不用拆卸整个模块，也不会影响其他已经接好的线路。这类转接模块常被用在老式并口设备改造、PLC IO扩展接线、运动控制器信号转接、测试工装快速接线等场景，

　　相比焊接式的接线方式，能将现场接线的时间缩短70%以上，同时也降低了对操作人员焊接技能的要求，即便是没有焊接经验的现场运维人员，也能快速完成线路连接。在建模过程中，需要重点把控DB25插针的位置度公差，确保插针和母座的对中精度，避免插合时出现插针弯折、插合不到位的问题，同时螺钉接线位的开孔尺寸要和常用的M3螺钉匹配，压线片的活动行程要足够，确保不同线径的线缆都能被可靠压紧，端子排之间的爬电距离要符合低压电气的安全规范，避免相邻接线位之间出现打火、短路的风险。
