DB25针外螺纹接线端子转接适配器结构

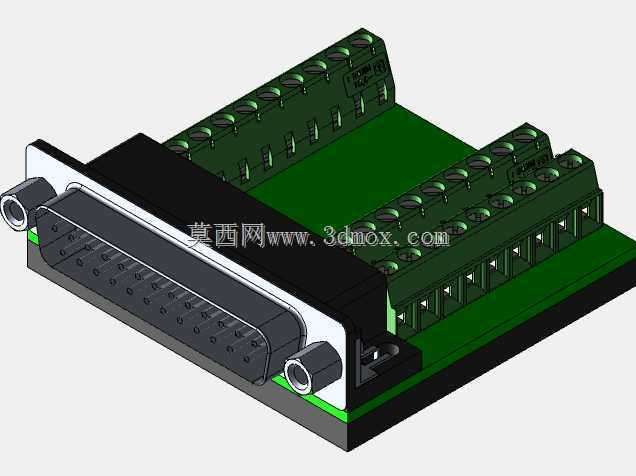

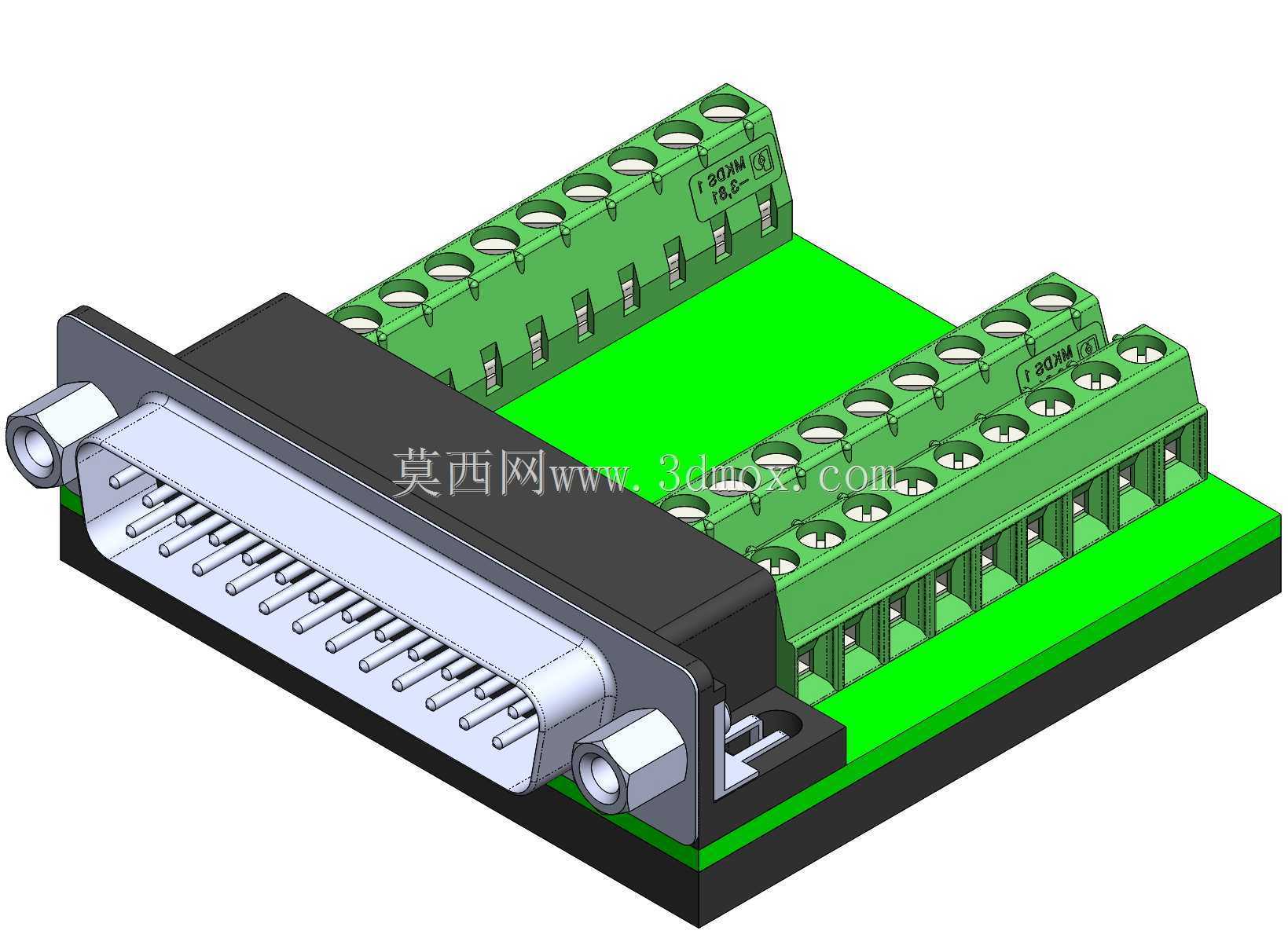

　　这款DB25针外螺纹接线端子适配器，主要解决工业现场DB25接口设备免焊接快速接线的需求，常见应用在老式工控机IO端口转接、工业通讯设备信号分接、测试治具信号引出、数控设备信号端口扩展等场景，替代传统DB25插头焊接接线的繁琐工序，降低现场接线的技术门槛，同时提升接线后的维护便利性。从结构设计来看，产品一侧为标准DB25公头接口，外壳带外螺纹锁紧结构，可与配套的DB25母座通过螺纹锁合，避免设备运行过程中因振动、拉扯导致的接口松脱，相比普通卡扣式DB2接头，抗振性能更适配工业车间、设备机柜内的复杂安装环境。另一侧采用双排螺钉式接线端子排，端子点位与DB25针脚一一对应，每个接线位带独立的螺钉压线结构，可直接接入0.2-2.

　　5平方毫米的单股或多股导线，无需提前压接冷压端子，接线后导线拉脱力满足工业接线规范要求，相邻端子间设置绝缘隔栏，避免接线过程中导线毛刺外露引发的相邻点位短路问题。PCB基板作为转接载体，将DB25插针与接线端子焊盘通过等宽走线连接，走线阻抗匹配低速信号传输要求，基板四角设置安装固定孔，可通过M3螺钉将整个适配器固定在设备面板、机柜安装梁或治具基板上，安装孔位间距适配通用DB25接口的面板开孔尺寸，无需额外修改安装位即可替换原有焊接式DB25插头。整体外形尺寸控制紧凑，宽度与标准DB25接头一致，接线端子侧的高度预留了足够的接线操作空间，使用普通十字螺丝刀即可完成全部接线操作，无需专用压线工具。设计过程中充分考虑了安装边界：

　　DB25公头插针的伸出长度符合DB接口标准尺寸，外螺纹的螺距与锁紧螺母匹配，接线端子排的螺钉拧紧行程做了限位，避免螺钉过拧脱出端子座，PCB边缘与金属外壳之间预留了安全绝缘距离，即使在潮湿、多粉尘的工业环境下，也能保证各信号点位之间的绝缘性能。在实际选型使用中，这款适配器可大幅缩短设备布线的施工周期，尤其是在小批量设备改造、测试系统搭建的场景下，无需安排专业焊接人员即可完成信号端口的接线作业，后期排查线路故障时，可直接在端子排上测量信号，无需反复插拔DB接头，降低接口磨损的概率。
