CB500摩托改装Y型双进气空气滤清器结构

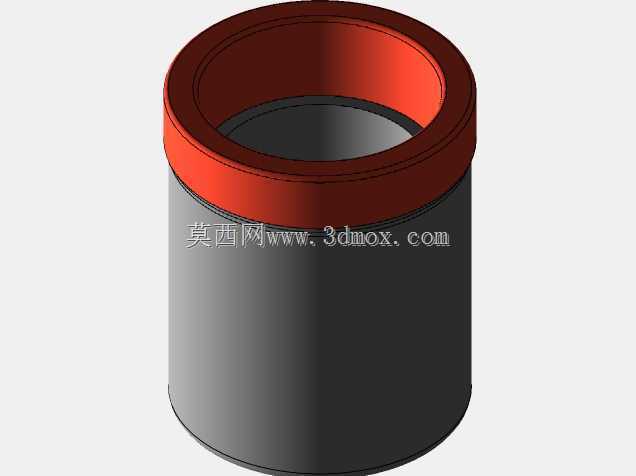

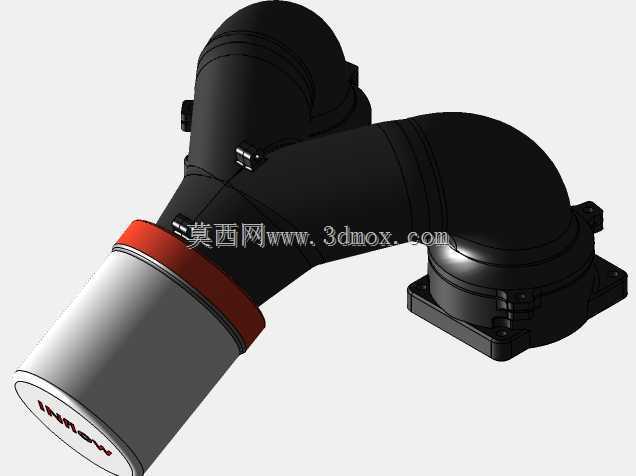

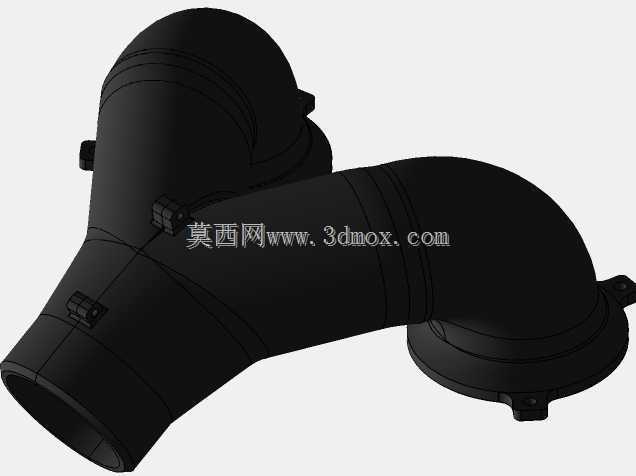

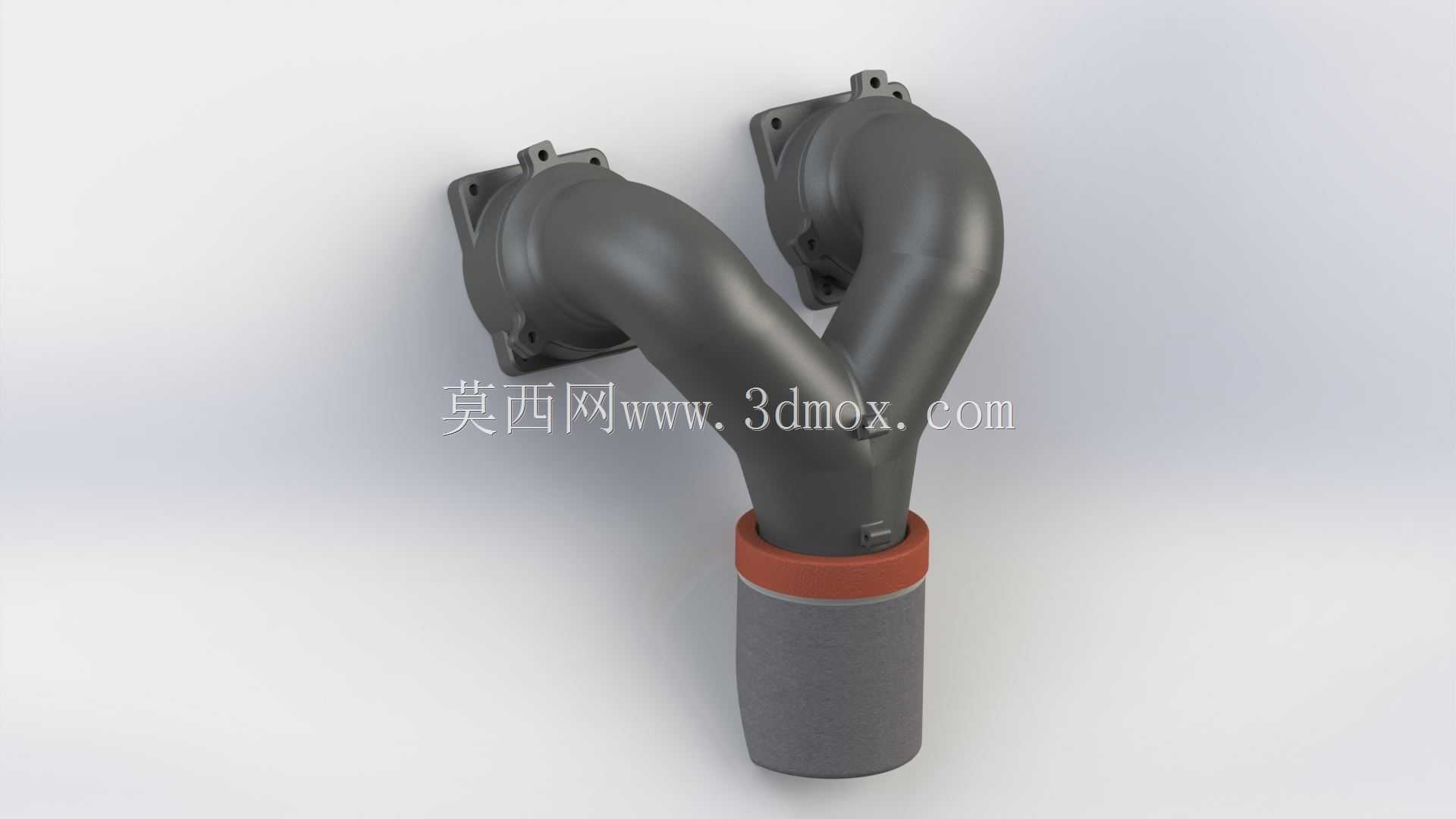

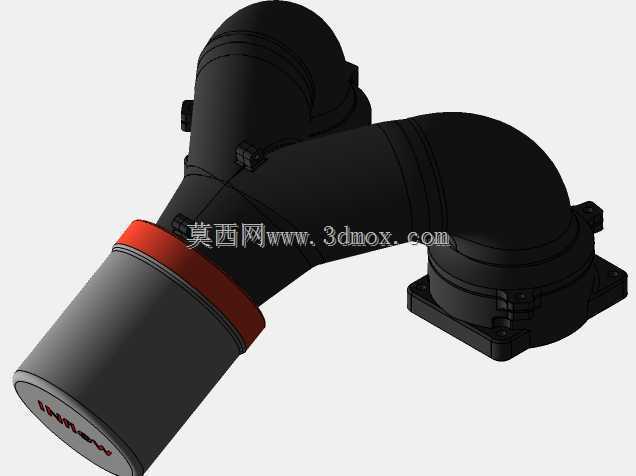

　　这款Y型双进气空滤结构，主要适配CB500系列车型的改装进气场景，尤其适用于拆除原厂风箱后的动力升级、赛事改装工况，比如咖啡馆赛车这类定制化改装需求，核心作用是在不改动原车油箱、化油器安装位的前提下，为发动机提供充足且经过滤的进气流量，解决原厂风箱拆除后进气路径混乱、过滤缺失的问题。结构上采用对称Y型流道设计，两个进气接口分别对应原车双缸的进气对接位，流道内壁做顺滑过渡处理，尽可能降低进气阻力，避免气流在分叉处产生紊流影响充气效率；下端统一对接2英寸规格的泡沫滤芯，泡沫滤芯的容尘量与进气阻力平衡特性，很适合中小排量摩托的日常行驶与赛道日使用场景，相比纸质滤芯更适配改装后的高流量进气需求。设计层面充分考虑了改装场景的安装便利性，

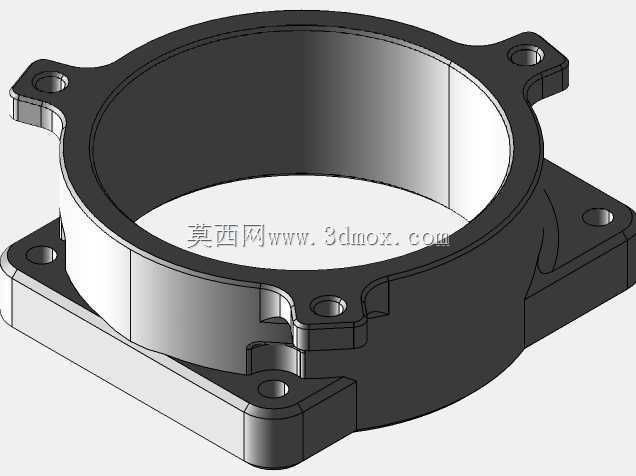

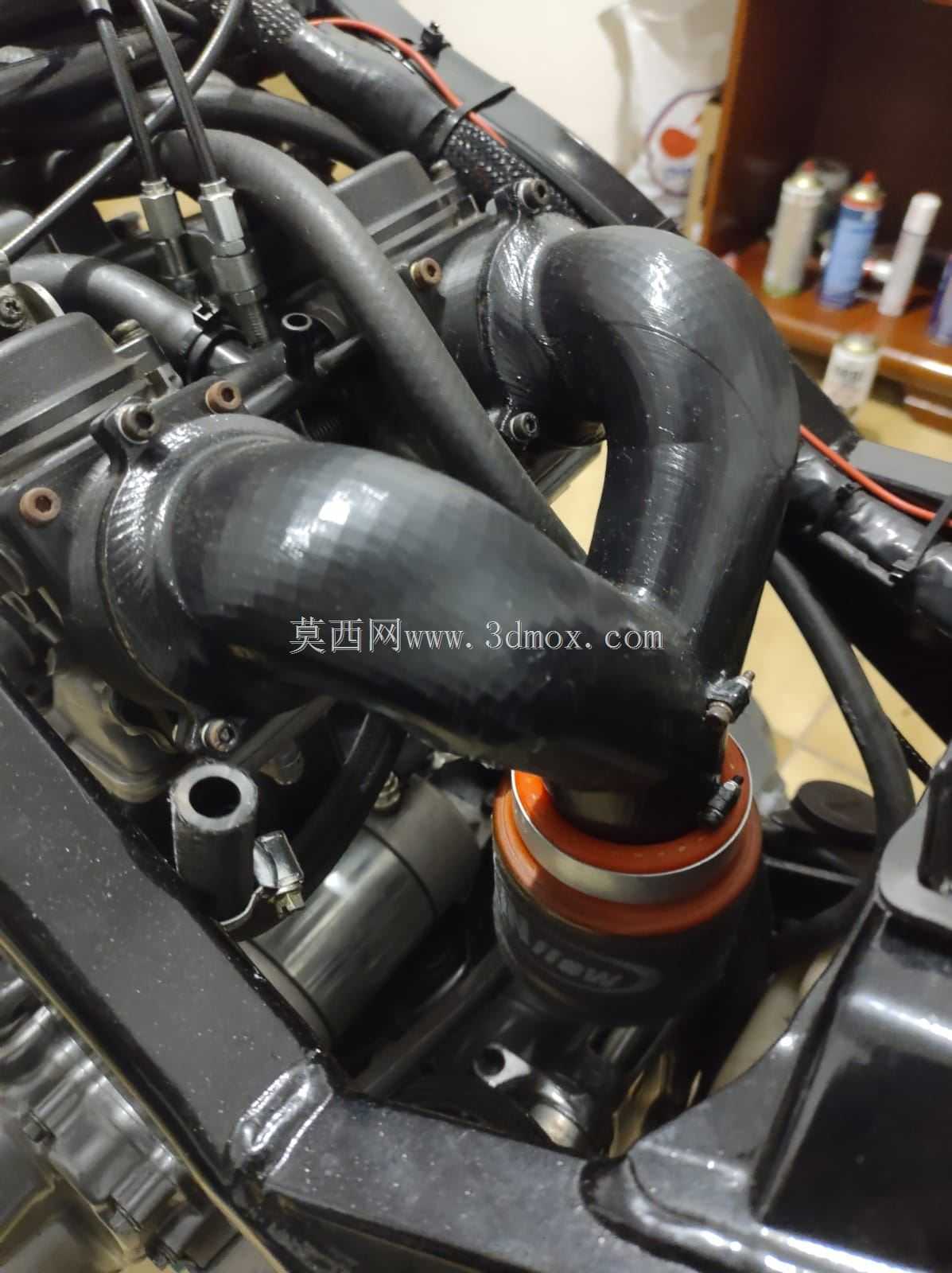

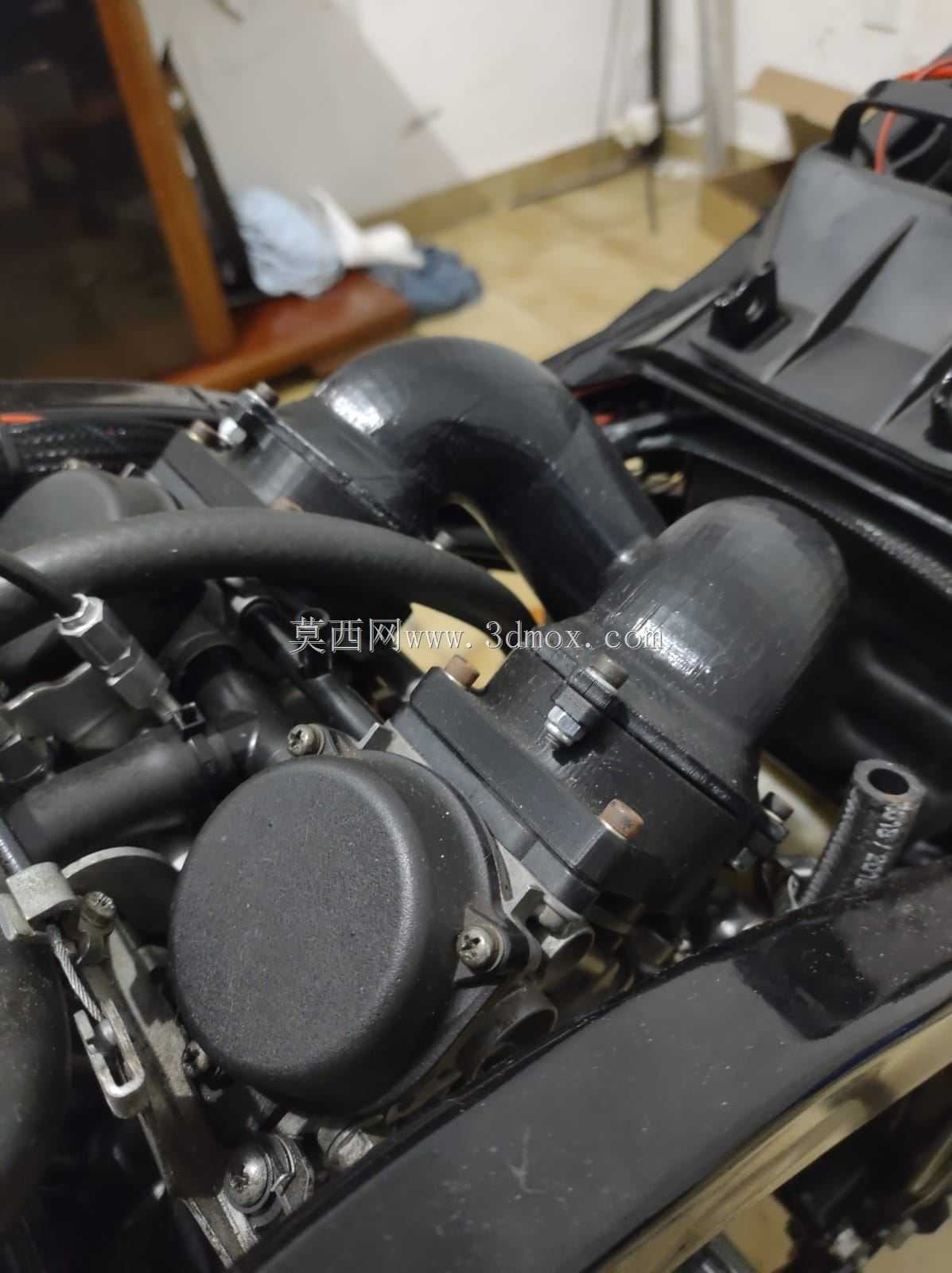

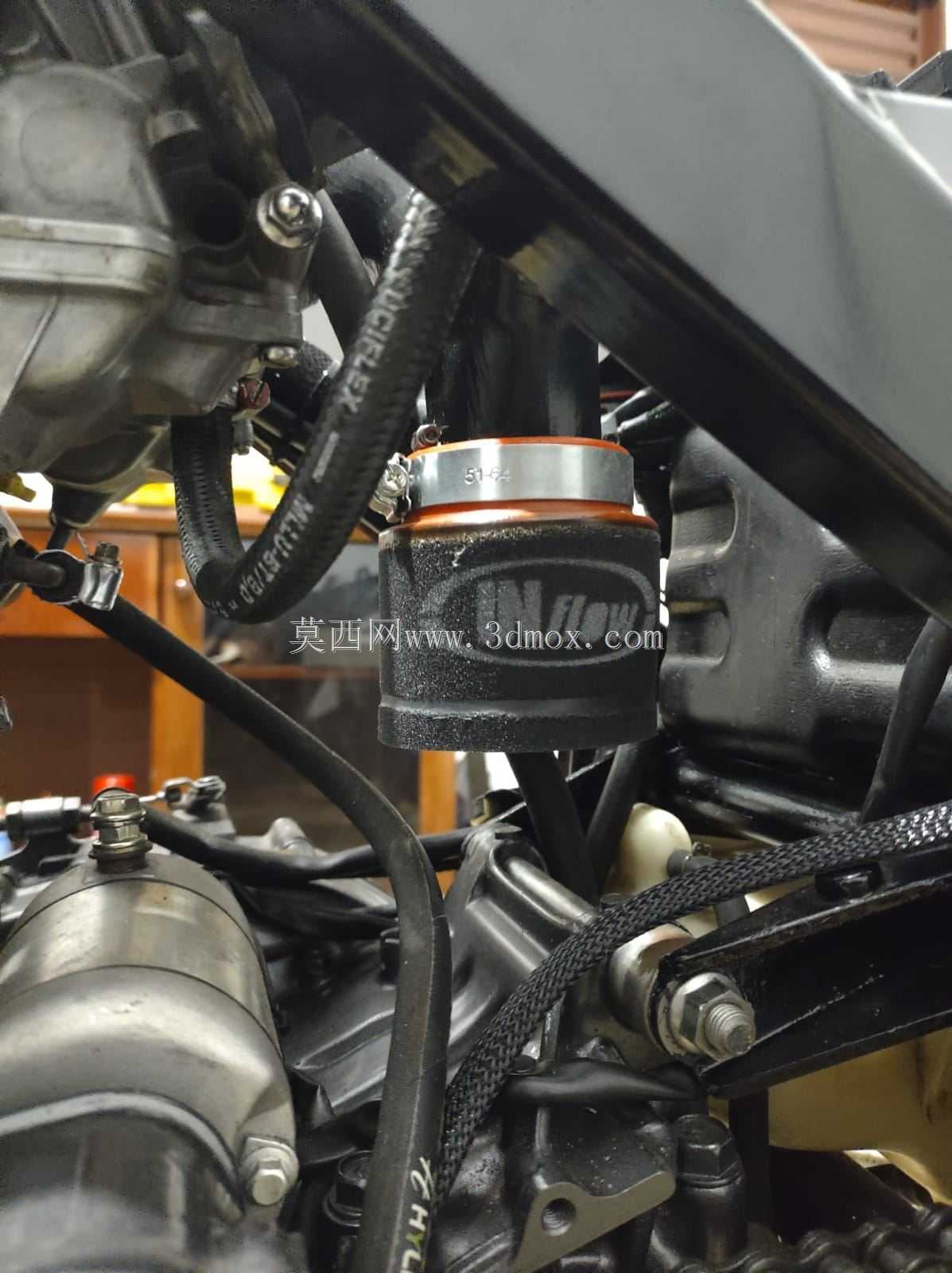

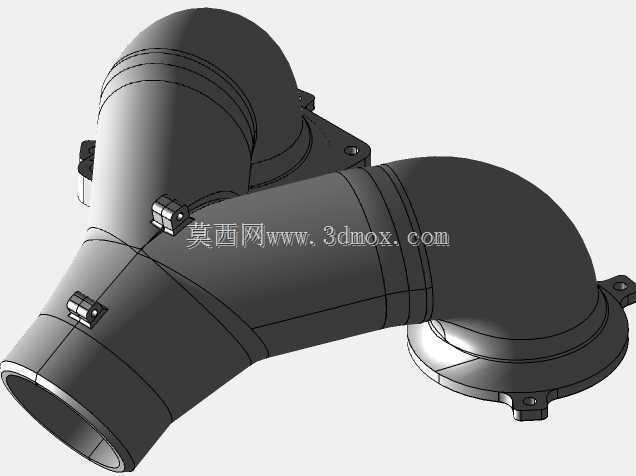

　　整体壳体拆分为两个半壳结构，通过M4规格螺栓实现拼合紧固，无需复杂的专用工装即可完成组装，壳体对接缝可通过密封胶填充实现气密性，避免未过滤空气直接进入发动机造成气缸磨损；两个上端接口自带法兰安装位，孔位完全匹配原车进气接口的安装边界，无需对原车化油器或油箱固定位做切割、焊接改动，仅需拆除原厂风箱即可直接对位安装，大幅降低改装的施工难度与不可逆改动风险。安装边界方面，整体结构的Y型分叉角度经过反复校核，安装后不会与车架、油箱底部、侧盖等周边部件产生运动干涉，下端滤芯的安装位置预留了足够的滤芯更换操作空间，日常维护时无需拆除整个进气总成即可单独更换泡沫滤芯；流道的壁厚设计兼顾了结构强度与轻量化需求，既可以承受进气负压带来的形变应力，

　　也不会额外增加过多车头重量，影响车辆的转向操控手感。实际使用中，这种双路汇总的进气结构可以让两个气缸的进气长度保持一致，避免单空滤双路接管带来的进气不均问题，保证各缸的空燃比一致性，对改装后发动机的动力输出平顺性有明显帮助，同时泡沫滤芯可通过清洗重复使用，降低长期使用的维护成本。
