PVC材质管道流体过滤装置结构设计

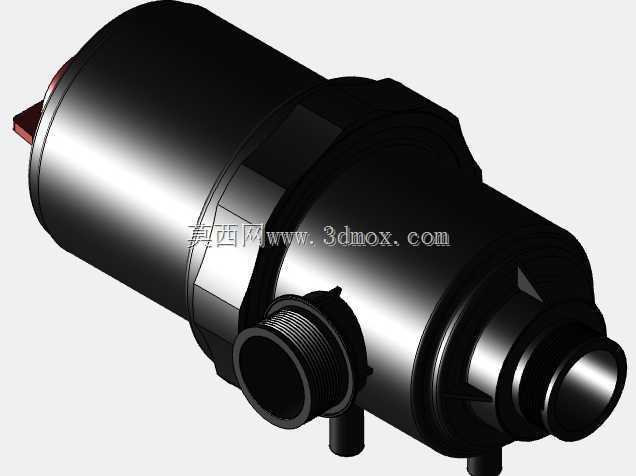

　　这款PVC材质的过滤装置，主要面向民用给排水、小型工业循环水、化工轻腐蚀流体输送场景做配套，在管路系统中承担拦截流体中固体颗粒、杂质的作用，避免后端的阀门、泵体、精密仪表等部件被颗粒磨损或者堵塞，延长整套管路系统的无故障运行周期。从结构设计来看，整体采用筒式承压结构，主体外壳选用PVC材质注塑成型，兼顾耐腐蚀性能与轻量化需求，相比金属材质过滤器，在输送弱酸碱流体、民用净水场景下不会出现锈蚀析出问题，同时自重更轻，对管路支架的载荷要求更低。装置的进出水口采用外螺纹连接结构，能够直接和同规格的PVC管路、接头快速对接，安装时不需要额外做焊接工序，现场装配效率更高，筒身侧面设置的旁通接口可按需接压差检测元件或者排污支路，

　　日常维护时不需要完全拆解整个过滤器就能完成排污操作，降低运维工作量。设计阶段充分考虑了安装边界的适配性，整体轴向长度控制在常规管路安装预留空间范围内，径向最大尺寸避开了常见管路支架的干涉区间，底部设置的两个小型支撑脚，既可以在安装时临时承托装置重量，方便工人对位拧接螺纹，也能在长期运行时分担管路连接处的承重，避免螺纹长期受径向力出现渗漏。内部滤腔的容积设计兼顾了过滤面积与压损控制，在保证足够纳污量的同时，不会让流体经过时产生过大的压力损失，适配常规小流量管路的输送压力范围，筒身的加强筋结构沿着承压方向分布，在不额外增加壁厚的前提下提升了壳体的耐压能力，避免长期带压运行出现壳体开裂的问题。

　　进出水口的螺纹尺寸遵循通用PVC管路的标准规格，能够和市面上绝大多数同口径的PVC管材、接头互换，不需要单独定制配套连接件，降低选型和替换的成本。端盖的密封结构采用径向密封设计，相比端面密封在反复拆装清理滤芯后，密封性能衰减更慢，日常维护更换滤芯时，只需要拧开端盖就能取出内部过滤元件，操作空间要求小，在狭窄的管路井、设备夹层内也能完成维护操作。
