小型内燃机进气空气滤清器结构

　　该滤清器结构主要面向小排量内燃机、改装车辆、小型发电机组以及紧凑型动力舱的进气系统，用于在空气进入化油器、节气门或进气歧管前拦截粉尘、砂粒和悬浮杂质，降低气缸壁、活塞环与气门密封面的磨粒磨损风险。实际布置时，这类短圆筒形滤芯常安装在化油器进气口或节气门体上游，端部橡胶接口直接承担定位与密封作用，可减少额外转接管路带来的进气阻力和泄漏点。

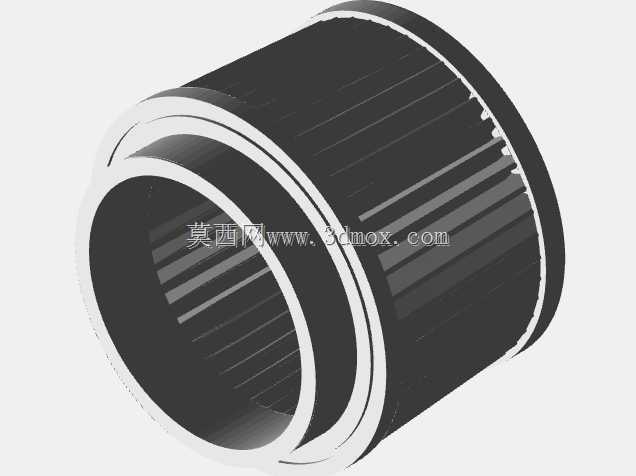

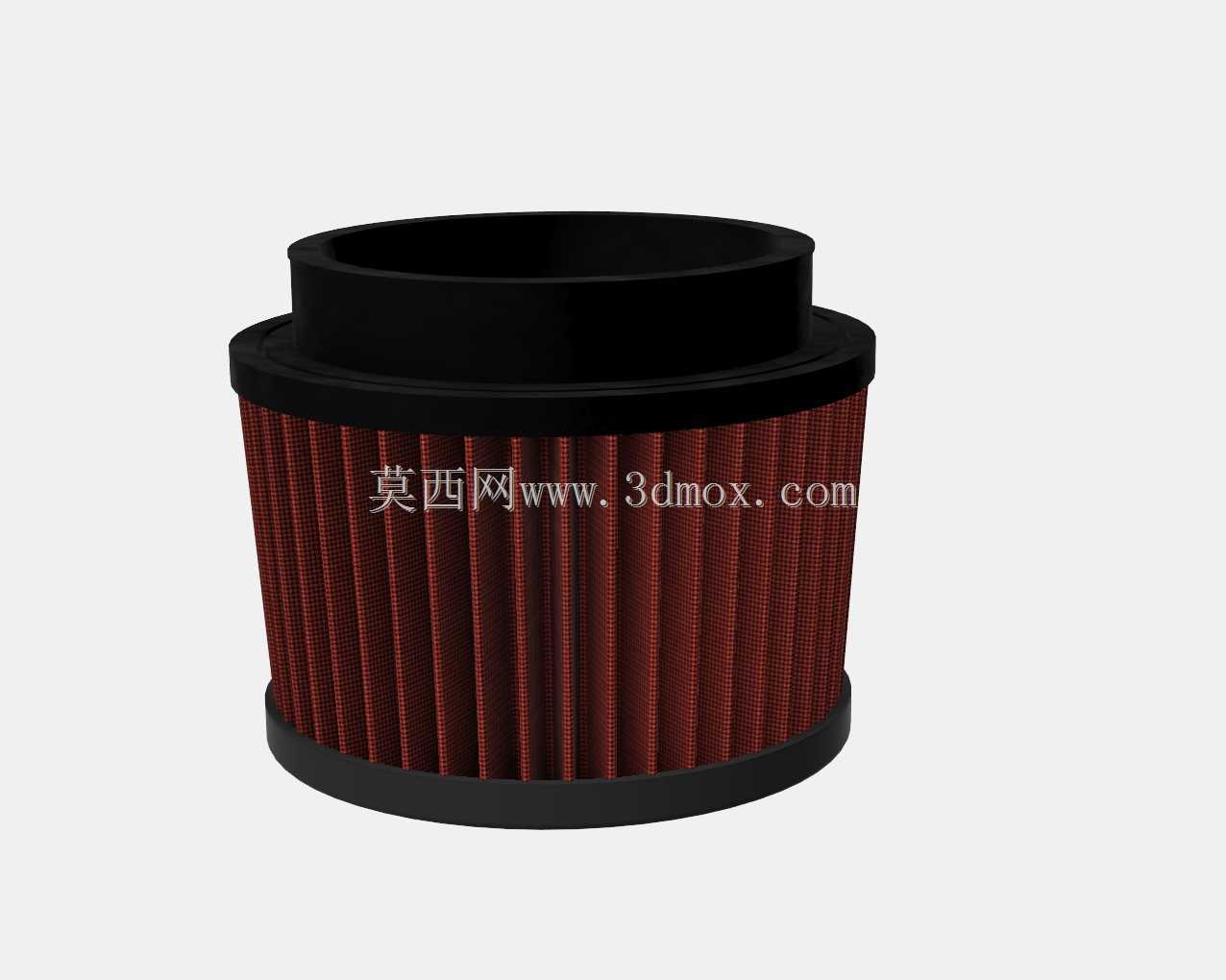

　　从结构上看，模型由上部黑色橡胶连接端、下端橡胶承托圈以及中部褶皱滤材组成。上部接口呈圆筒凸台形态，内径需要与化油器出气管或进气喉管保持稳定配合；装配时依靠橡胶弹性抱紧接口，既保证周向定位，也能在发动机振动工况下维持密封。下部环形端圈将褶皱滤材底端封闭并约束径向变形，使滤芯在抽吸负压下不易出现局部塌陷或端面翘曲。

　　中部红色滤材采用密集轴向褶皱布置，这一设计思路是在有限外径和高度内扩大有效过滤面积。褶皱数量增加后，空气穿过滤纸的局部流速降低，容尘空间随之增加，滤芯在相同流量下的压差上升更平缓。对于小空间动力舱而言，单纯增大滤芯直径往往受车架、油箱和发动机罩限制，而通过提高褶裥密度、控制褶距均匀性，可以在不明显增加外形包络的情况下提升纳污能力。建模时需要重点保证褶峰、褶谷沿圆周连续分布，端盖与滤材接合处不能出现穿透缝隙，否则未经过滤的空气可能从旁路进入发动机。

　　外形边界方面，该件属于矮胖型圆筒滤芯，轴向高度较低，顶部接口外径小于滤材总成外径，底部端圈略向外延展，适合垂直安装在进气口上方。选型校核时应先确认上部接口的配合直径、插入深度以及滤芯总高，再核对周围是否留有拆装空间；滤芯外圆与发动机罩、线束、燃油管之间应保留间隙，避免橡胶端圈长期受挤压，也防止滤材被硬物磨破。进气路径上，空气从褶皱外侧穿过滤材进入中央内腔，再经顶部接口流向发动机，因此外圆周围不宜被遮挡，尤其不能让滤材直接贴靠封闭壁面。

　　工程建模中，橡胶端盖可按弹性件处理，关注其与接口管的过盈量、圆角过渡和拔模斜度；滤材褶皱则适合通过圆周阵列或曲面连续成型表达，重点控制薄壁厚度、褶距和端部封胶区域。该结构虽然外形简洁，但密封接口、褶皱支撑和有效通流面积之间的匹配，直接决定发动机在 dusty 环境下的耐久表现与进气稳定性。
