液压缸活塞杆带密封安装结构组件

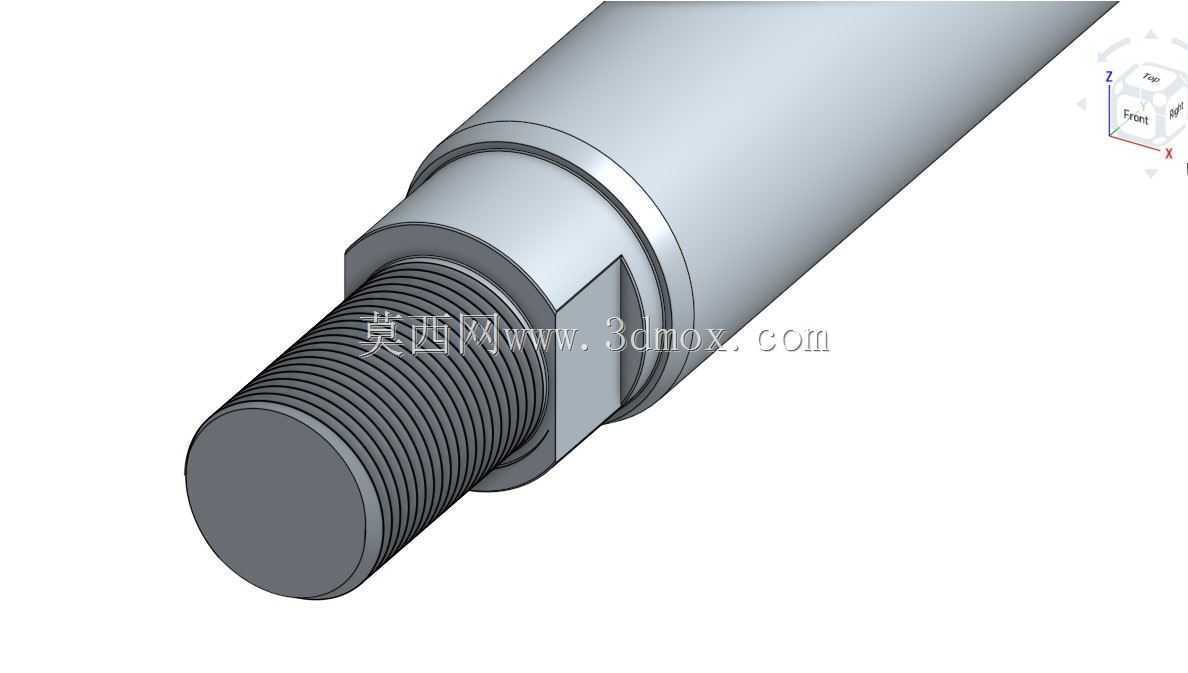

　　该活塞杆组件作为液压执行元件的核心传力部件，广泛适配于中低压工况的往复式液压缸结构，常见于工程液压站、机床进给油缸、物流举升设备、工程机械执行机构等场景中，承担将液压能转换为直线往复机械动能的核心作用，直接决定油缸的输出推力稳定性、往复运动精度以及长期运行的密封可靠性。从结构设计逻辑来看，杆体主体采用等直径圆钢基材加工，外露工作段做了表面硬化处理以降低往复摩擦损耗，避免长期运行出现表面拉伤导致的密封失效问题；杆端加工有标准连续外螺纹，用于和外部负载连接端实现刚性锁紧，螺纹退刀槽位置做了圆弧过渡处理，消除应力集中隐患，避免交变载荷下出现杆端断裂故障。靠近活塞安装侧设计有两级轴肩结构，第一级轴肩用于定位活塞端面，保证活塞装配后的同轴度，

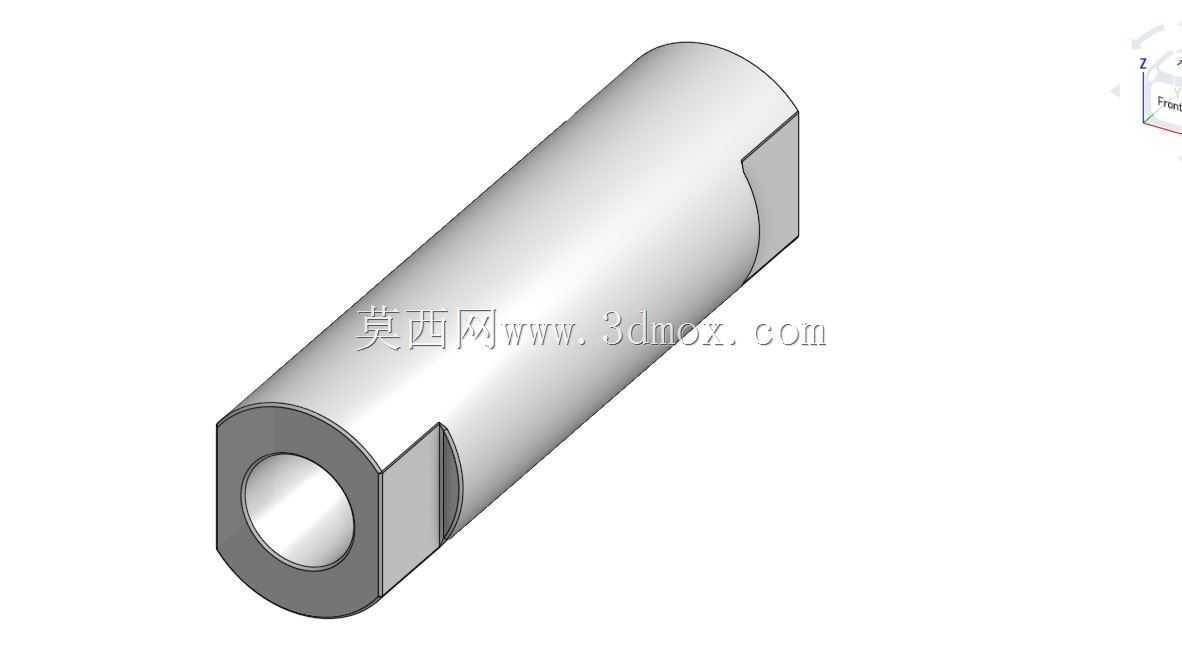

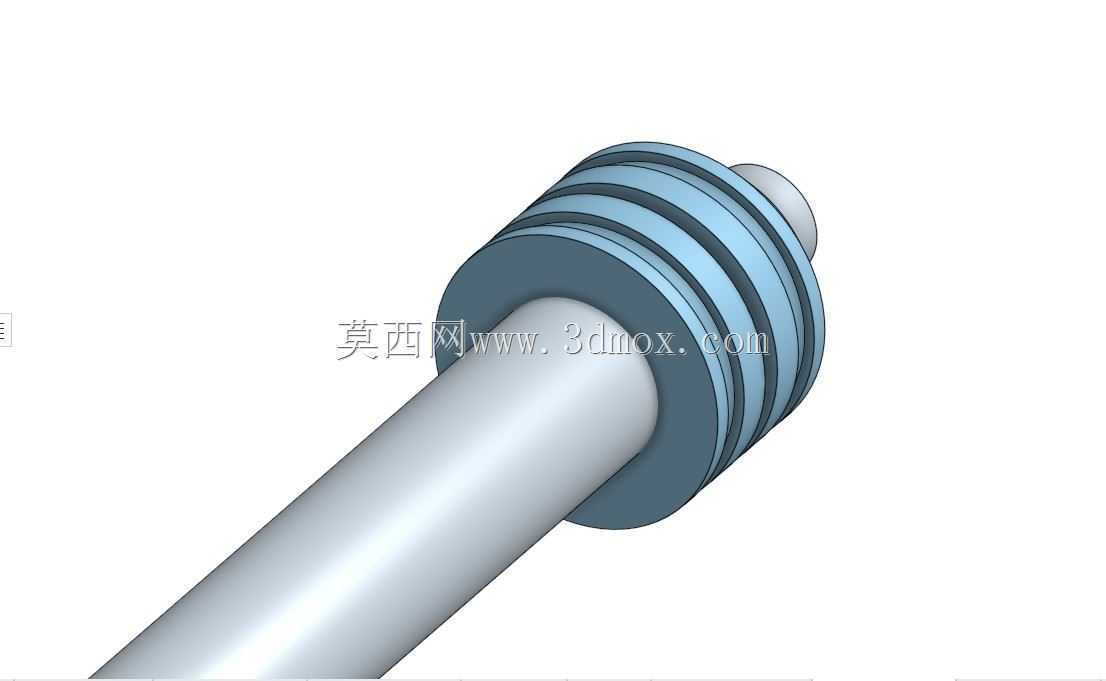

　　第二级轴肩为密封件安装预留了精准的轴向空间，可适配轴用斯特封、O型密封圈以及导向环的组合安装结构，密封槽的尺寸公差严格控制在合理范围，既保证密封件有足够的压缩量实现压力油腔的密封，又不会因为压缩量过大导致密封件过早磨损。组件上设计的扁方结构，是装配过程中用于扳手夹持的工艺位，方便活塞杆和活塞、锁紧螺母装配时施加扭矩，避免杆体表面被工装夹伤。从安装边界来看，杆体的外径尺寸和油缸端盖的导向套内径做了基孔制配合，保证往复运动时的同轴度，避免出现偏磨现象；螺纹段的长度根据常规负载连接座的厚度设计，预留了足够的螺纹啮合长度，保证连接强度；密封安装段的轴径公差满足密封件的安装要求，表面粗糙度控制在适合密封件运行的区间，降低密封件的摩擦损耗。

　　在实际选型应用中，该结构可直接适配同缸径的标准液压缸改装需求，无需额外修改端盖、活塞的配合尺寸，建模过程中还原了所有工艺倒角、退刀槽以及密封槽的细节，可直接用于工程出图、装配干涉校验以及运动仿真分析，能帮助结构设计人员快速完成油缸部分的装配验证，减少重复建模的工作量，也可作为液压传动教学环节的结构演示模型，直观展示活塞杆和密封件、活塞、端盖的配合关系。
