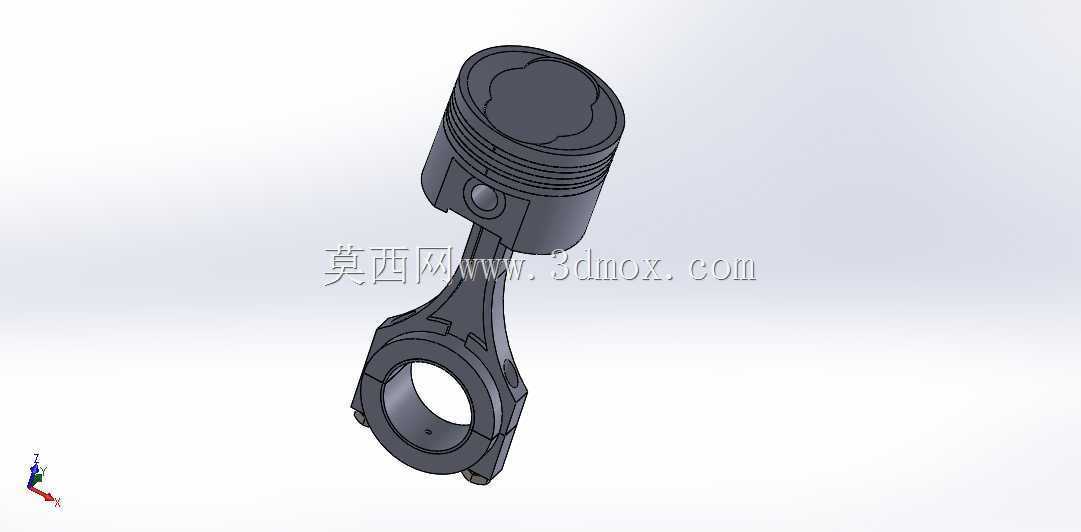

内燃机活塞连杆组件结构设计

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量四冲程汽油机、通用小型动力设备的动力单元结构中。从结构设计逻辑来看，活塞头部采用了三道环槽的布局设计，上方两道为气环安装位，用于密封燃烧室内的高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损耗，最下方一道为油环安装位，用于刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞顶部的凹坑造型是根据燃烧室压缩比参数针对性设计的，能够在压缩行程末端引导混合气形成合理的涡流，提升燃烧效率，活塞销座部位做了加强筋过渡处理，可承受燃气爆发时的高频冲击载荷，

　　避免销座部位出现应力集中导致的疲劳开裂。连杆部分采用了工字形截面的杆身设计，在保证整体结构强度、刚度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的惯性力载荷，连杆大小端的过渡区域做了圆弧平滑处理，可分散交变载荷作用下的应力集中点，小端通过活塞销与活塞连接，配合铜套降低转动摩擦阻力，大端为剖分式结构，通过连杆螺栓与曲轴连杆轴颈装配，轴瓦安装位的尺寸精度直接影响整体运转的平顺性与使用寿命。在安装边界层面，活塞外径与气缸内径采用基孔制间隙配合，配合间隙严格控制在合理区间，既保证热态下活塞膨胀后不会出现卡缸故障，又避免间隙过大导致的敲缸、密封性能下降问题；连杆大端的开合尺寸需要匹配对应曲轴的连杆轴颈直径，

　　安装时需严格控制连杆螺栓的拧紧力矩与拧紧顺序，避免连杆盖出现错位导致轴瓦偏磨。实际应用中，这套组件的运动精度直接决定了内燃机的运转平稳性、输出功率与使用寿命，建模过程中对活塞环槽的宽度深度、连杆大小端中心距、活塞销孔同轴度等关键尺寸都做了参数化定义，可根据不同排量的动力需求快速调整参数完成变型设计，适配不同功率等级的通用动力、小型车用动力的结构开发需求，也可作为教学演示中曲柄连杆机构运动原理的直观展示模型，帮助从业者理解往复式动力的动力传递路径与结构设计要点。
