内燃机传动用分体式连杆结构设计

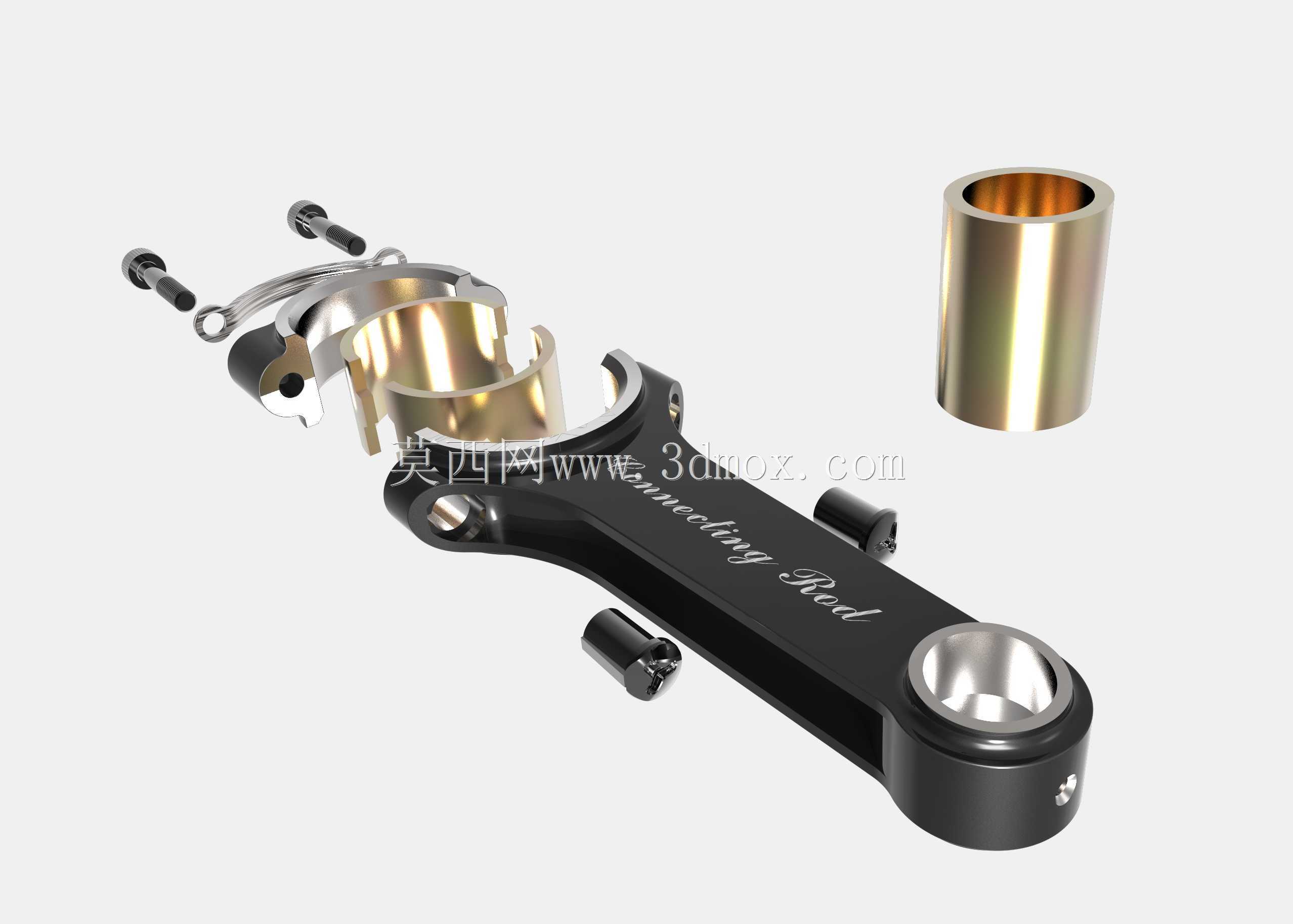

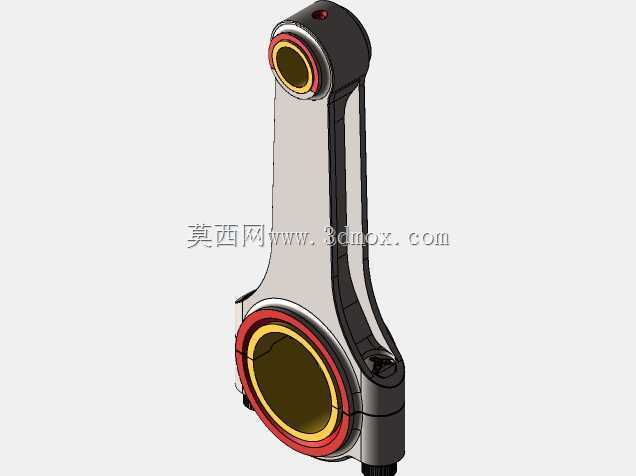

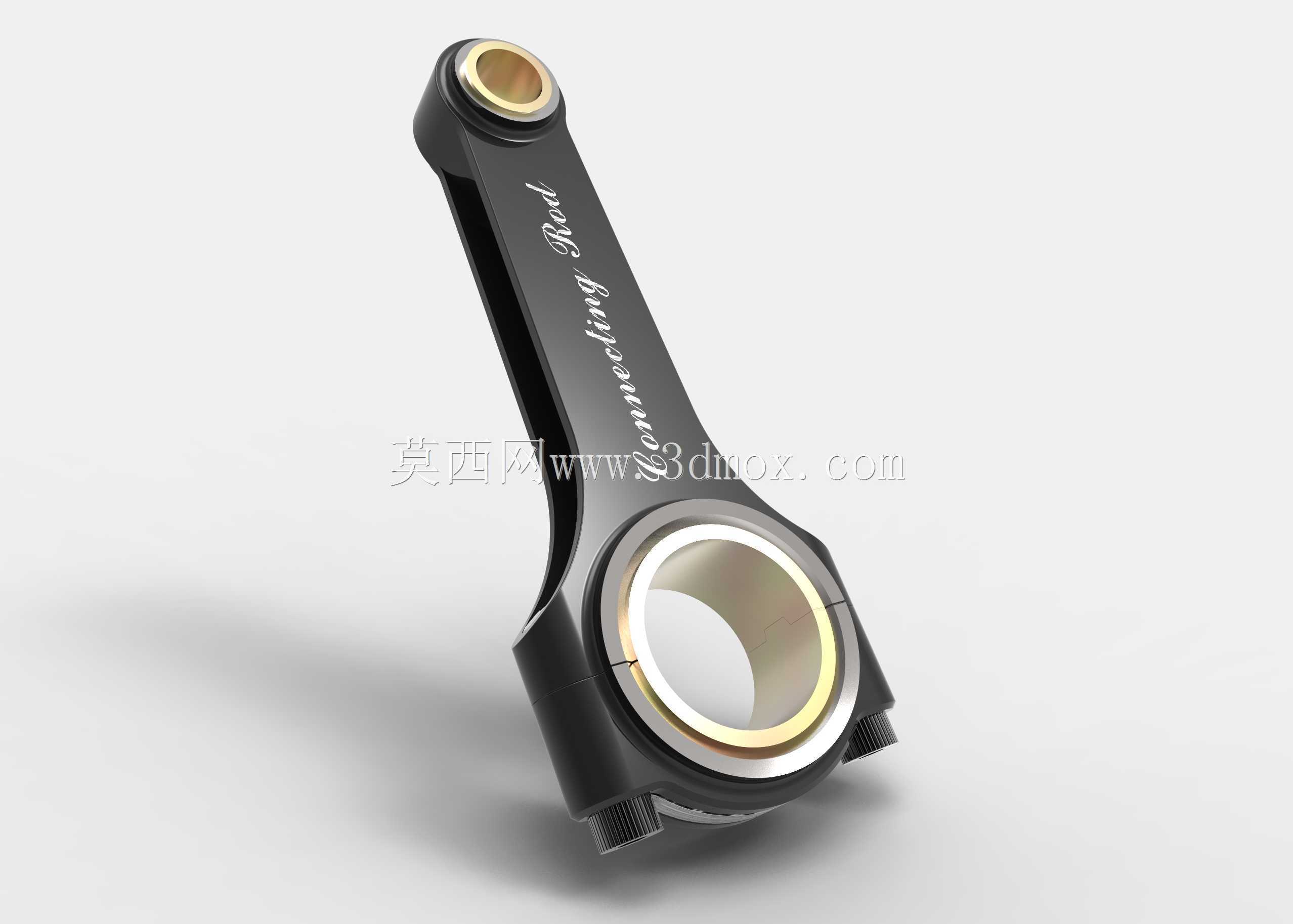

　　在往复式动力机械的传动链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率与整机运行寿命，广泛应用于车用内燃机、通用小型汽油机、工业压缩机等需要实现往复-旋转运动转换的设备场景中。这款连杆采用平切口分体式大端结构，大端孔用于与曲轴连杆轴颈配合，小端孔通过活塞销与活塞组件连接，工作过程中需要持续承受交变的气体爆发压力、往复惯性力与旋转惯性力的复合载荷，因此结构设计阶段重点围绕刚度匹配、应力分布均匀性做了多轮迭代优化。从结构细节来看，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速运转过程中产生的惯性载荷，杆身表面做了平滑过渡处理，

　　避免截面突变带来的应力集中问题；大端结合面采用高精度平面加工，配合定位结构保证装配后轴孔的圆度公差，避免轴瓦装配后出现变形导致的偏磨问题；小端孔内预留了衬套安装位，可根据实际使用工况选配不同材质的耐磨衬套，降低活塞销的磨损速率，延长部件维护周期。安装边界方面，设计阶段严格匹配对应排量机型的曲轴连杆轴颈直径、活塞销直径参数，大端外侧轮廓做了避让设计，确保曲轴运转过程中不会与曲轴箱内壁、平衡块发生运动干涉；小端顶部与活塞裙部下缘的安全间隙经过运动仿真校核，在活塞到达上止点时仍保留足够的安全距离，避免运动过程中出现碰撞。两端孔的同轴度、圆柱度公差均按动力部件的高精度等级设定，装配后可保证活塞运动过程中不会出现偏缸问题，

　　减少气缸壁的异常磨损。实际选型应用时，可根据目标机型的爆发压力、额定转速参数，匹配对应材质的毛坯与热处理工艺，常规工况下采用调质处理的中碳合金钢即可满足强度要求，高强化机型可进一步选用锻造合金钢并做表面强化处理，提升部件的疲劳强度。
