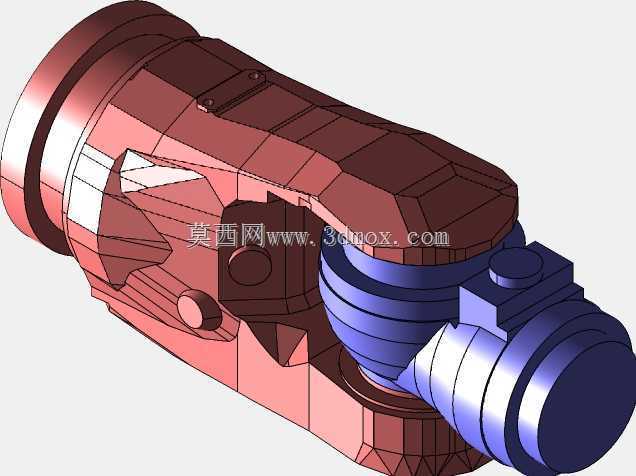

库卡KR5机器人抓握手腕结构设计

　　在工业自动化产线的物料搬运、精密装配、上下料工位中，机器人末端手腕部件的结构合理性直接决定了整套工作站的作业精度与负载适配能力，库卡KR5作为小负载六轴机器人的常用机型，其手腕部位的结构设计需要兼顾紧凑性、传动刚性与走线空间的多重需求。该抓握手腕结构在设计阶段首先明确了安装边界，与KR5小臂末端的连接法兰采用标准孔位布局，无需额外加工转接板即可完成装配，整体径向尺寸控制在小臂外径的1.1倍范围内，避免作业过程中与周边工装夹具、工件料架发生干涉，轴向长度经过反复校核，在预留内部传动件安装空间的前提下尽可能缩短，以此降低末端负载带来的转动惯量，提升机器人高速运动时的轨迹精度。结构设计上采用了分段式壳体布局，

　　靠近小臂侧的壳体承担传动扭矩传递功能，选用高强度铸铝材质一体加工成型，内部预留谐波减速器与传动齿轮的安装腔室，腔室壁厚经过有限元校核，在额定5kg负载下的形变量控制在0.02mm以内，满足精密装配场景的重复定位精度要求；靠近末端执行器侧的壳体集成了气路与信号走线通道，侧面预留标准快换接头安装位，可直接适配夹爪、吸盘、焊枪等不同类型的末端工具，无需额外布设外部拖链，减少高速运动时的管线磨损风险。手腕的关节转动部位采用交叉滚子轴承作为支撑，相比传统深沟球轴承组合的支撑方案，交叉滚子轴承可同时承受径向、轴向与倾覆力矩，支撑刚性提升40%以上，且装配结构更紧凑，能有效压缩手腕部位的整体体积。在实际应用场景中，

　　该手腕结构可适配3C电子行业的小型元器件装配、汽车零部件的精密上下料、注塑行业的成品取件等多种工况，针对不同工况的负载需求，壳体内部的传动齿轮模数可做对应调整，小模数齿轮适配高速轻载的分拣场景，稍大模数齿轮可应对带一定冲击的铸件搬运场景。设计过程中还充分考虑了维护便利性，壳体的拼接面采用止口定位加密封胶条的结构，日常维护时仅需拆卸侧盖即可完成内部润滑脂更换与传动件检查，无需将整个手腕从小臂上拆解，大幅降低产线停机维护的时间成本。手腕末端的工具安装法兰采用ISO标准接口，可兼容市面上绝大多数通用末端执行器，企业在切换生产工艺时无需更换整套手腕结构，仅需更换末端工具即可完成工位适配，有效降低产线改造成本。
