双工位自动穿线加工工作站结构设计

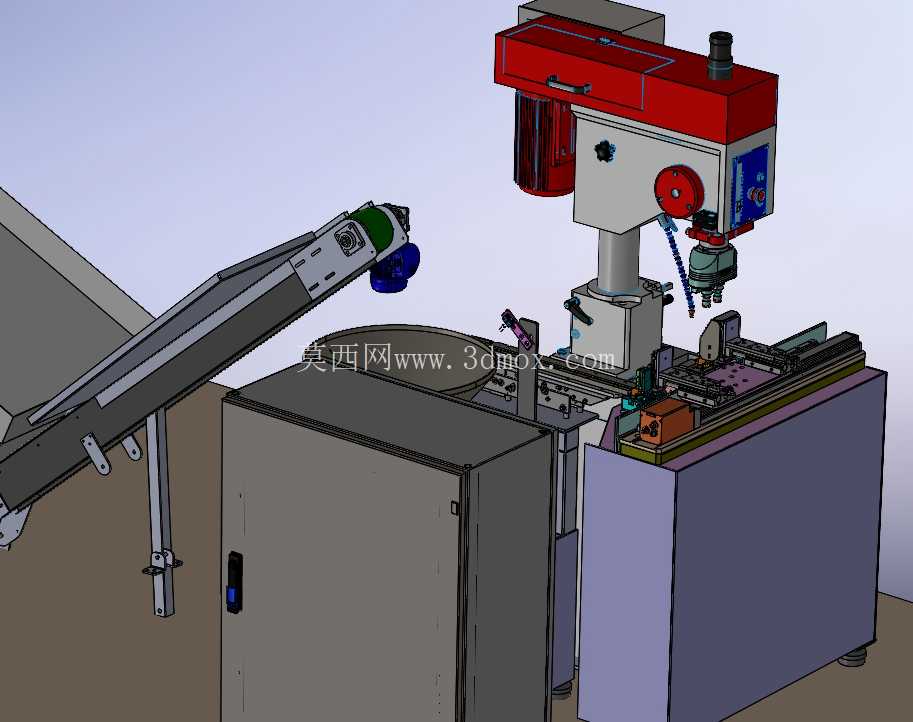

　　在电子线束、纺织线材、小型五金件穿线装配的批量生产场景中，单工位加工设备往往面临上下料等待时间占比高、人工辅助穿线对位误差大、连续作业节拍难以匹配前端产线输出速度的痛点，这款双工位穿线加工工作站的设计，正是针对中小规格线材穿装工序的效率瓶颈做的定向优化。从整体布局来看，设备采用床身集成式结构，下部为方管焊接的支撑柜体，内部预留了电气控制元件、气动管路的安装空间，柜体侧面设置可开合检修门，方便日常维护时排查线路、更换阀组，柜体底部配置可调式减震脚杯，可根据车间地面平整度调整设备水平度，抵消加工过程中主轴运转产生的微幅震动，保证穿线对位精度。

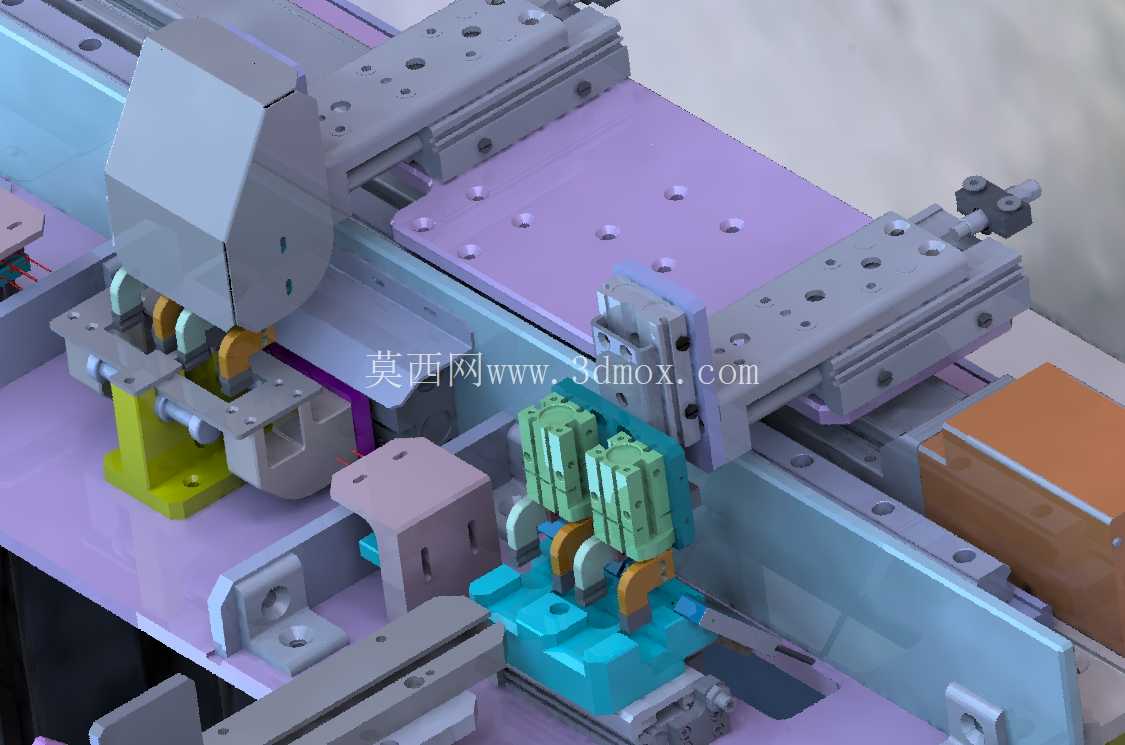

　　上部加工区域采用左右对称的双工位夹具布局，两个工位可交替完成上料、定位、穿线加工、下料的循环动作，当其中一个工位处于加工状态时，操作人员或者配套的上料机械手可在另一个工位完成待加工工件的装夹，完全消除单工位设备的上下料等待空程，理论节拍较同规格单工位设备提升40%以上。设备的核心加工单元采用立柱式升降结构，主轴头集成了穿线导向、压装对位的执行组件，主轴的升降行程通过线性导轨做导向限位，可根据待加工工件的穿线深度调整进给行程，行程调节范围覆盖0-120mm，能够适配不同厚度的工件穿线需求，主轴头侧面设置的微调手轮，可在设备调试阶段对穿线针头的同轴度做微米级调整，避免穿线过程中出现针头偏斜、线材弯折的问题。

　　配套的斜向上料输送机构采用倾斜式皮带加挡条的设计，输送角度设置为28度，这个角度既可以保证待加工工件依靠自身重力贴合输送挡条实现有序排列，又不会因为角度过大导致工件堆叠卡料，输送机构末端设置分料挡块，每次仅放行一个工件进入加工工位，分料动作由小型气动气缸驱动，响应速度快，动作冲击小，不会刮伤工件表面。从安装边界来看，设备整体占地长度约1800mm，宽度约1200mm，高度约1900mm，不需要额外做地基预埋，直接放置在硬化车间地面即可完成部署，设备的操作侧预留了800mm的操作空间，方便人员更换夹具、清理加工废料，后侧预留了300mm的管线排布空间，方便接入车间压缩空气管路、供电线路。

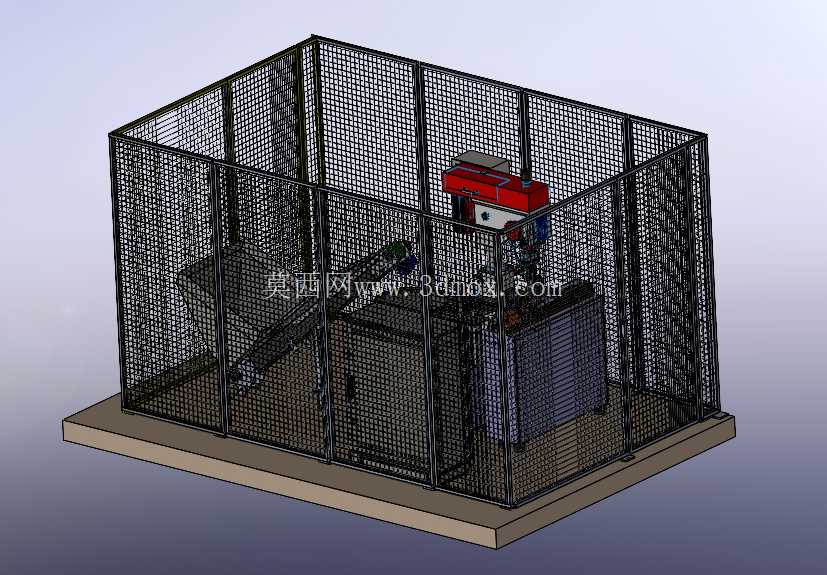

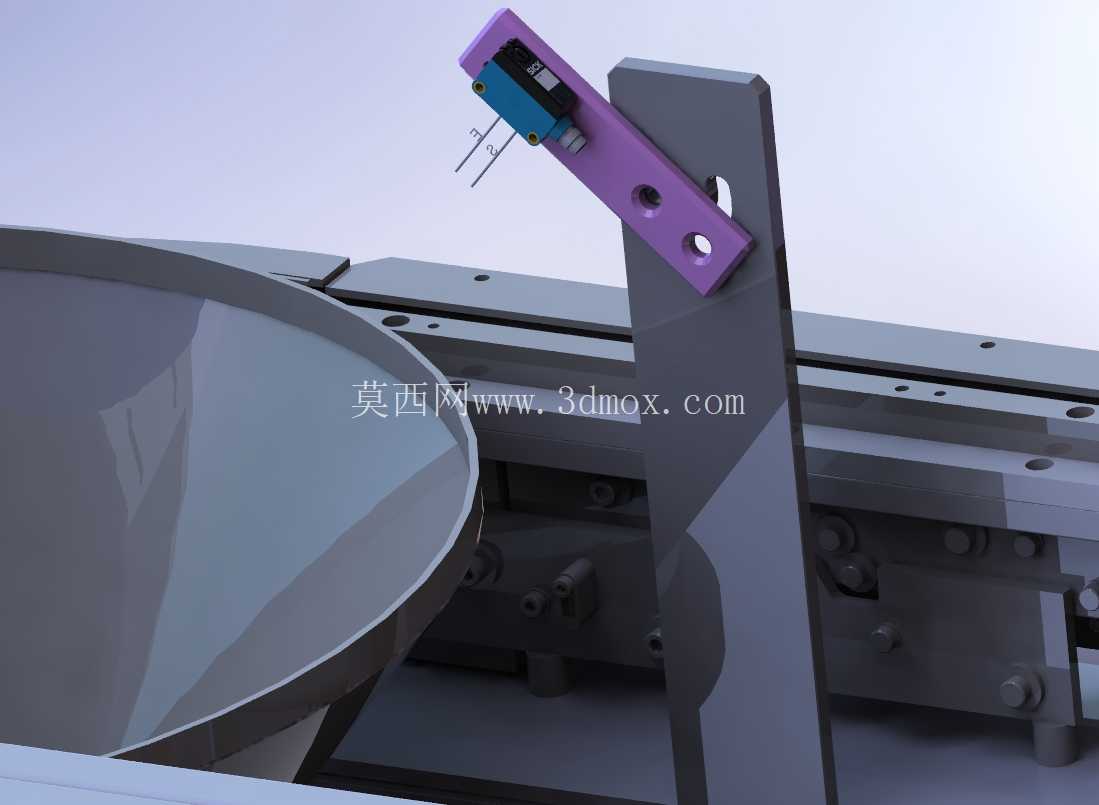

　　在功能设计上，设备配置了工件到位检测传感器，当工位上的工件未装夹到位时，主轴不会启动进给动作，避免撞机风险；穿线针头处设置了断线检测组件，一旦出现线材卡滞、断裂的情况，设备会立即暂停加工并触发提示，避免产生批量不合格品。夹具部分采用快换式设计，不同规格的工件只需要更换对应的定位夹具块，不需要重新调整整个主轴的对位参数，换型时间可控制在15分钟以内，能够适配多品种小批量的柔性生产需求。在结构细节处理上，所有运动部件的外侧都设置了透明亚克力防护挡板，既可以观察加工状态，又能防止加工过程中线材弹飞、碎屑溅出造成安全隐患，设备的走线全部采用拖链内置排布，避免管线外露被运动部件磨损，延长电气线路的使用寿命。这款设备的设计没有追求过度复杂的功能堆砌，而是围绕穿线工序的实际痛点，在保证加工精度的前提下最大化压缩非加工等待时间，同时兼顾了设备部署的便利性、换型的灵活性以及日常维护的便捷性，对于需要提升穿线工序自动化水平的中小批量生产场景来说，其结构设计具备很高的参考价值，建模过程中对各个运动部件的行程做了完整的干涉检查，所有配合面的公差设置都符合通用机械加工的精度要求，可直接作为同类设备开发的结构参考蓝本。
