玻璃加工工位机器人定位工装结构设计

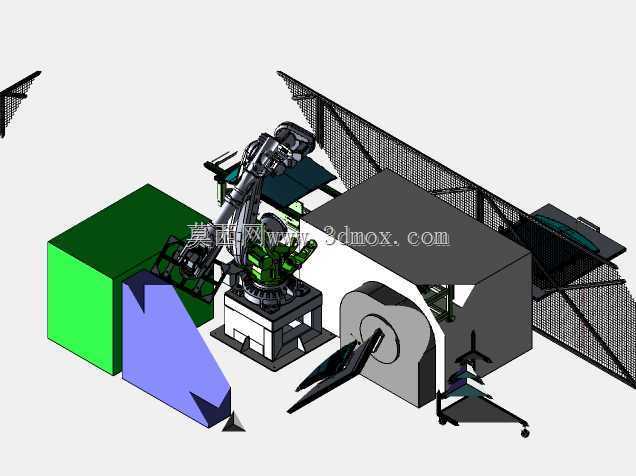

　　这套结构针对玻璃深加工环节的上下料、定位转运场景设计，解决了传统人工转运玻璃时易出现的边角磕碰、定位精度不足、大尺寸板材搬运劳动强度大的实际问题，适配汽车玻璃、建筑幕墙玻璃、家电面板玻璃的前工序定位接驳需求。从结构布局来看，六轴工业机器人布置在工位中心区域，周边分别设置待加工玻璃暂存位、定位基准台、加工设备接驳口，外围采用防护网做物理隔离，避免人员误入作业半径引发安全风险，防护网的开口位置与物料流转方向完全匹配，不占用上下料的操作空间。定位部分采用多基准面贴合设计，针对玻璃的非刚性特性，接触位置全部采用低硬度缓冲材质，避免硬质接触造成玻璃表面划伤或崩边，定位基准的可调范围覆盖常见的矩形、异形曲面玻璃尺寸，调整时无需更换整套工装，

　　仅需微调定位块的安装位置即可适配不同规格的产品。机器人末端执行器采用真空吸附方案，吸附点的排布根据玻璃的重心位置做了对称设计，避免搬运过程中玻璃因受力不均产生形变，吸附回路设置独立的压力检测单元，一旦出现吸附压力不足的情况会立即触发停机保护，防止玻璃脱落造成设备损坏或物料报废。设计过程中优先考虑了安装边界的适配性，整套工位的占地尺寸预留了足够的设备维护空间，机器人的运动轨迹做了全路径仿真验证，确保在最大伸展行程下不会与周边的防护网、加工设备、暂存料架产生干涉，线缆的走线路径全部采用拖链收纳，避免机器人反复运动过程中线缆出现磨损、拉扯断裂的问题。定位台的高度设置匹配加工设备的进料口高度，减少机器人抬升、下降的无效行程，

　　缩短单工位的作业节拍，提升整线的生产效率。整套结构的模块化程度较高，各个功能单元可根据实际产线的布局需求做位置调整，既可以单独作为一个定位工位使用，也可以接入整条玻璃加工自动化产线，与切割、磨边、钢化等工序的设备做信号联动，实现全流程的无人化作业。针对玻璃加工现场可能存在的切削液、玻璃粉尘问题，所有运动部件的防护等级都做了对应提升，定位基准面设置了倾斜导料结构，加工过程中产生的碎屑、废液可顺着斜面流入收集槽，不会堆积在定位面上影响后续的定位精度。
