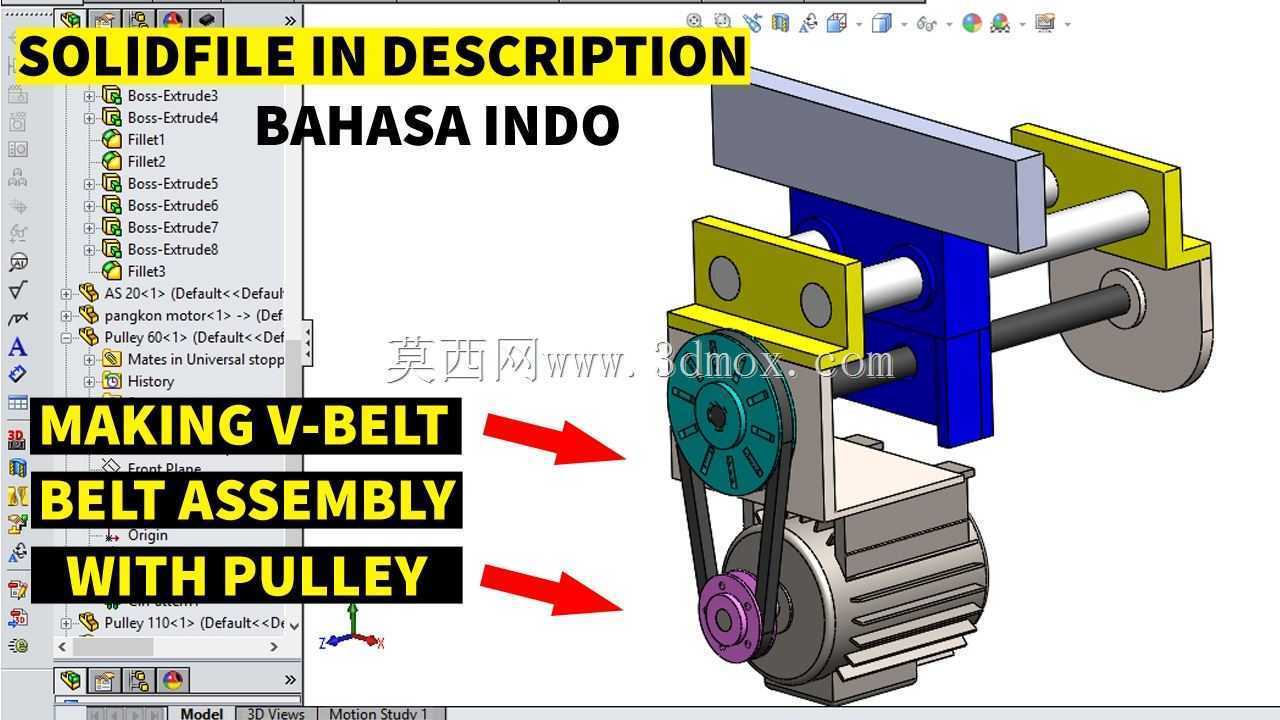

滑轮螺杆组合式自动止动装置结构设计

项目分类:制动器 发布时间:2024-10-20 ID:785108
  • 滑轮螺杆组合式自动止动装置结构设计
  • 滑轮螺杆组合式自动止动装置结构设计

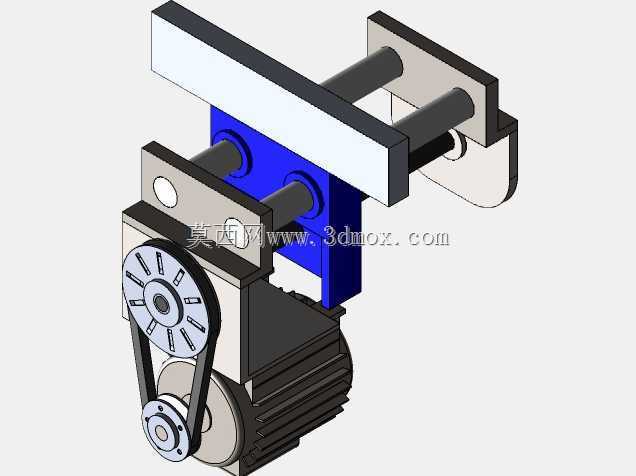

  这套止动装置的核心设计逻辑,是依托滑轮传动的力矩放大特性搭配螺杆机构的自锁属性,实现无额外动力输入下的自动止动功能,目前多配套在需要断电即锁、负载防坠的传动链路中,比如小型起重设备的牵引端、输送线的从动辊组、舞台升降机构的传动侧,都能看到这类结构的实际应用。从结构布局来看,装置采用壁挂式安装基准,背部的两块平行安装板预留了对应穿装孔位,安装时可直接通过螺栓固定在设备的立式机架面上,不需要额外加工复杂的安装基座,安装板的间距与伸出轴长度经过匹配设计,能适配市面常规直径的传动辊轴对接,不会出现轴系干涉的问题。传动侧的带轮组采用双槽同步带轮搭配平带的传动方案,主动轮直接对接动力输出端,从动轮与螺杆机构做同轴刚性连接,当动力端正常运转时,

  带轮带动螺杆同步旋转,此时螺杆与配套的螺母座之间处于滑动进给状态,螺母座沿导向轴做轴向位移,不会触发制动块的锁止动作;一旦动力端出现失速、反转或者传动带断裂的异常工况,带轮的转速差会触发螺杆的自锁阈值,此时螺母座会在负载反向力矩的作用下快速轴向进给,推动前端的制动块压合在配套的制动轮面上,依靠机械结构的刚性接触实现即时止动,整个触发过程不需要电磁阀、传感器这类电控元件参与,完全依靠机械结构的力学特性完成动作,可靠性远高于电控式制动方案。设计时特意将螺杆的导程设置在自锁临界区间内,既保证正常传动时的进给阻力足够小,不会额外消耗动力端的输出功率,又能保证反向受力时可以快速锁止,不会出现滑牙、制动滞后的问题;导向轴采用双轴平行布局,

  给螺母座提供足够的支撑刚性,避免长期往复动作后出现偏磨、卡滞的问题。制动块的摩擦面预留了可更换的耐磨衬片安装位,衬片磨损后只需要拆卸两颗固定螺钉即可完成更换,不需要拆解整个机构,后期维护成本极低。整套机构的外形轮廓紧凑,横向伸出长度控制在常规设备的安装安全距内,不会超出设备的外廓边界,安装时不需要额外预留过大的操作空间,不管是新设备配套还是旧设备的制动改造,都能直接适配安装。
