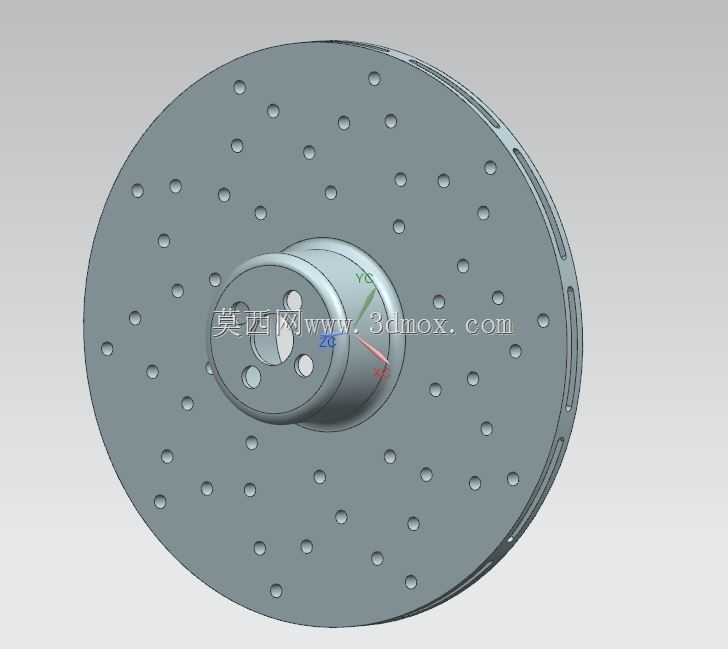

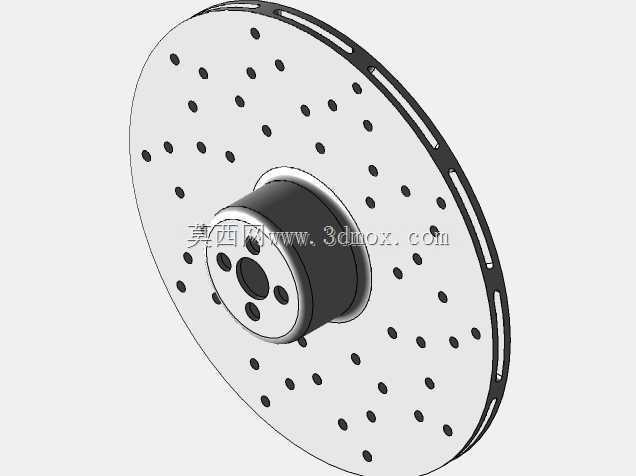

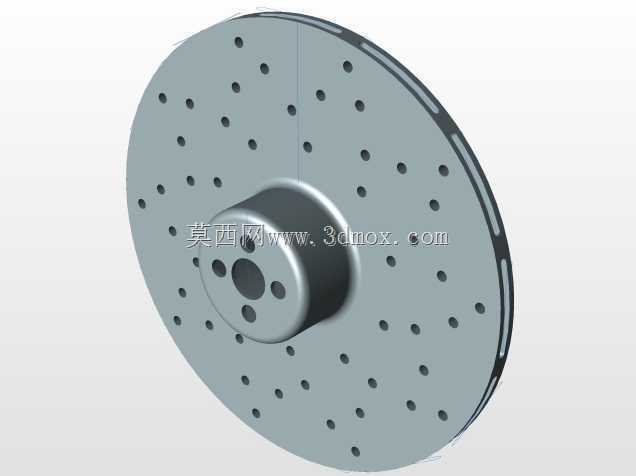

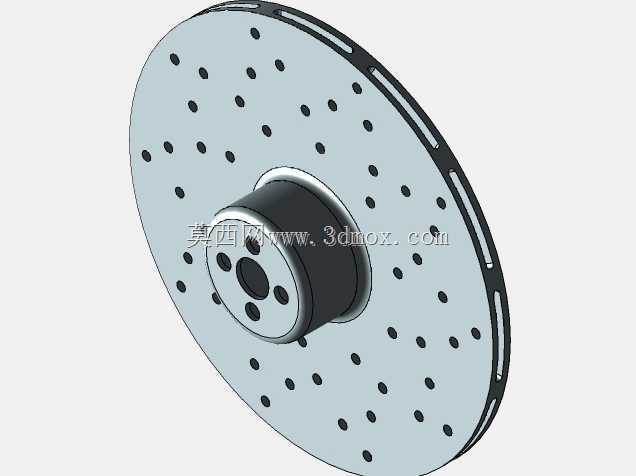

带安装点位的薄型通风盘式制动结构

　　这款通风盘式制动结构，常配套在需要连续制动、热负荷较高的行走类设备与传动机构中，比如厂区短途转运的电动托盘车、中小型工程卷扬机构、轻载输送线的驻车与减速工位，相比实心制动盘，它的核心优势在于制动过程中可以通过盘面预留的通风孔隙带走摩擦产生的热量，避免长时间制动后摩擦片热衰减导致制动力矩不足的问题。从结构设计来看，盘体厚度控制在3mm，属于薄型制动盘范畴，这类厚度的盘体通常适配制动力矩中等、安装空间紧凑的场景，设计时特意在盘体周向均匀布置了4个安装点位，安装点位的孔位同轴度公差需要控制在0.02mm以内，避免装配后盘体转动时出现端面跳动，导致制动过程中出现异响、摩擦片偏磨的问题。盘体两侧的摩擦面做了平面度处理，表面粗糙度控制在Ra1.

　　6，保证和摩擦片贴合时接触面积能达到85%以上，不会出现局部压强过大导致的摩擦材料异常磨损。中间的通风夹层并非简单留空，而是沿着盘体转动方向设计了导风倾角，当盘体随转轴转动时，空气会顺着倾角从盘体内径侧流入，外径侧流出，形成持续的散热气流，在连续15分钟间歇制动的工况下，盘体表面温度能比同规格实心盘低40%左右，有效延长摩擦片的更换周期。安装边界上，4个安装点的分布圆直径需要和配套的轮毂安装法兰完全匹配，装配时需要保证盘体端面和转轴轴线的垂直度不超过0.03mm，否则高速转动时会出现制动抖动。设计过程中还考虑了轻量化需求，在保证结构强度的前提下，盘体非摩擦区域做了等强度减重处理，整体转动惯量比同直径实心盘降低22%，

　　减少了转轴启动时的负载损耗。这类制动结构不适合重载冲击的制动场景，比如大吨位起重设备的主制动，它的适用场景集中在轻中载、需要频繁点动制动、对制动响应速度有一定要求的传动系统中，摩擦片通常选用半金属材质，和盘体的摩擦系数稳定在0.35-0.4之间，既能保证足够的制动力，又不会过度磨损盘体。
