数控刀架用交流稳压装置结构设计

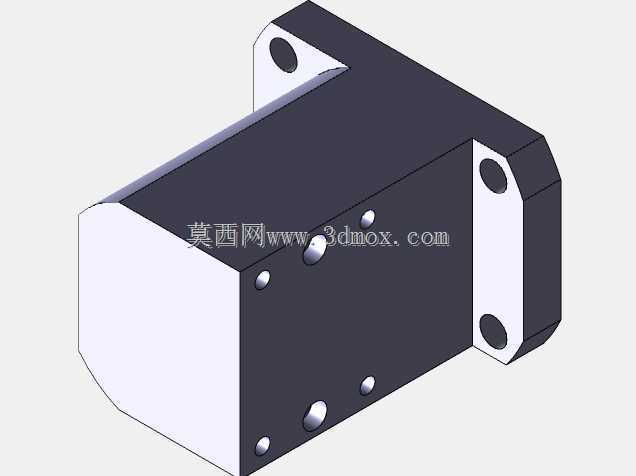

　　在数控车床的刀架驱动系统里，供电电压的波动会直接影响刀架转位精度、锁紧力矩稳定性，甚至会造成刀位信号识别偏差，引发撞刀、换刀超时等加工故障，这款配套稳压装置就是针对数控刀架的供电适配需求设计的独立安装单元。从结构上看，装置主体采用方正的封闭式金属壳体，壳体两侧预留了带安装孔的凸耳结构，安装孔位做了沉头处理，可直接通过内六角螺栓固定在刀架侧方的安装立板上，安装时不需要额外制作转接支架，凸耳的突出高度经过测算，刚好让壳体与安装面留出2mm间隙，既可以避免壳体与安装面直接贴合造成的漆面磨损，也能给壳体底部的走线留出空间，防止线缆被挤压破损。壳体的前端面做了切角处理，这个细节设计是为了避让刀架转位时的运动轨迹，

　　避免刀架回转过程中与装置边角发生剐蹭，切角的角度匹配常用卧式数控刀架的回转包络线，在有限的安装空间里最大化压缩了装置的占用体积。壳体表面的固定螺丝采用内六角沉头设计，所有螺丝孔位都做了均匀排布，既保证了上下壳体的连接强度，也让壳体表面保持平整，不会有突出的螺丝头积留切削液和铁屑，日常设备维护时只需要擦拭表面即可清理杂物。装置的内部腔体预留了足够的空间容纳稳压电路板、接线端子等元件，腔体的边角做了加强筋结构，提升壳体的抗振性能——毕竟数控刀架在换刀时会产生频繁的冲击振动，普通薄壳结构容易出现焊缝开裂、螺丝松动的问题，加强筋的设置可以让壳体在10G的冲击加速度下保持结构不变形，保证内部电气元件的连接可靠性。在实际选型适配时，

　　需要注意装置的安装边界：整体宽度不超过刀架侧方安装面的有效宽度，突出安装面的厚度控制在65mm以内，不会超出机床的防护挡板范围，避免在开关防护门时发生干涉。接线端设置在壳体的下方，接口方向垂直向下，切削液和铁屑不会顺着接口流入壳体内部，接线完成后可以配套使用防水格兰头固定线缆，进一步提升防护等级，适配车床加工时多切削液、多金属粉尘的工作环境。这款稳压装置的输出端直接对接刀架的伺服驱动板和刀位信号传感器，能够将输入的波动电压稳定在额定工作区间，即使车间电网出现±15%的电压波动，也能保证刀架的转位速度、锁紧力矩保持一致，减少因供电不稳造成的换刀故障，提升数控车床的连续加工稳定性。
