川崎KRR150二冲程摩托车排气室结构

　　在中小排量越野摩托、场地竞速摩托的动力系统匹配中，二冲程发动机的排气系统绝非简单的废气导出通道，而是直接参与发动机扫气效率调控、动力输出曲线塑造的核心功能部件，这款适配川崎KRR150机型的排气室，正是针对二冲程动力特性做的定向结构优化。从实际装车场景来看，这类排气室主要适配150cc级别的场地竞速赛车、林道越野摩托，需要在高转速区间为发动机提供合适的排气回压，利用排气脉冲的负压效应帮助气缸完成扫气，将缸内残留的废气尽可能抽出，同时避免新鲜混合气随废气直接排出，直接影响发动机的动力输出峰值、扭矩响应速度以及燃油经济性。

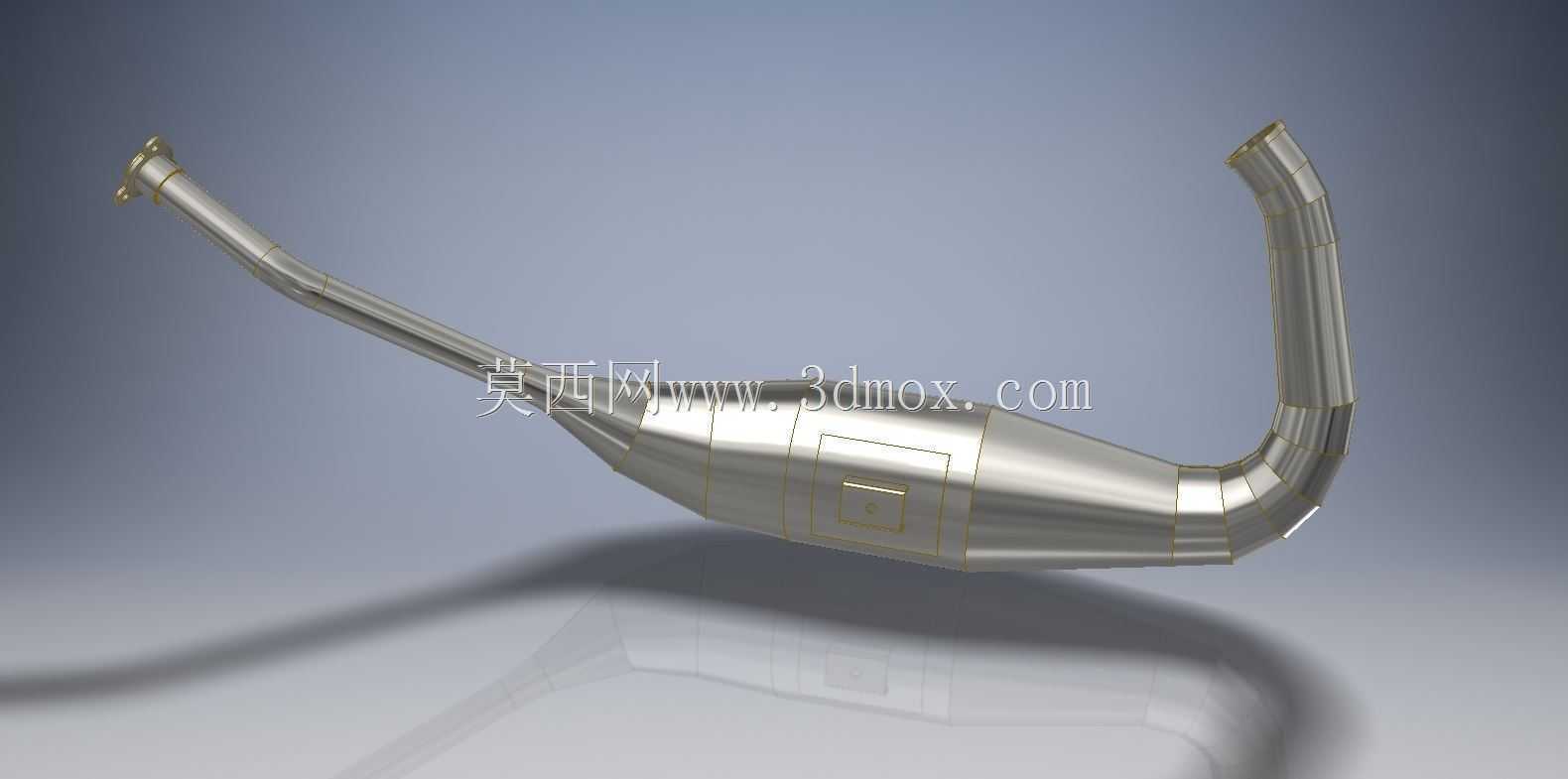

　　从结构设计思路来看，整个排气室采用了经典的膨胀腔结构，前段的细径连接管直接对接发动机排气口，管径经过精确匹配，保证排气脉冲的传递效率，中段的膨胀腔体采用渐扩后渐缩的流线型曲面，曲面的曲率变化经过反复调校，能够在发动机常用的高转速区间形成对应的反射压力波，在扫气行程的合适节点形成负压，辅助气缸完成换气。腔体中段预留的传感器安装位，可以适配排气温度传感器的安装需求，方便调校过程中监测排气温度，避免发动机出现过热爆震的问题。尾段的连接管采用弯曲成型结构，弯曲半径经过严格控制，既能够避让摩托车后摇臂、链条传动机构以及后轮的运动边界，又不会因为过度弯折造成排气阻力的异常升高。

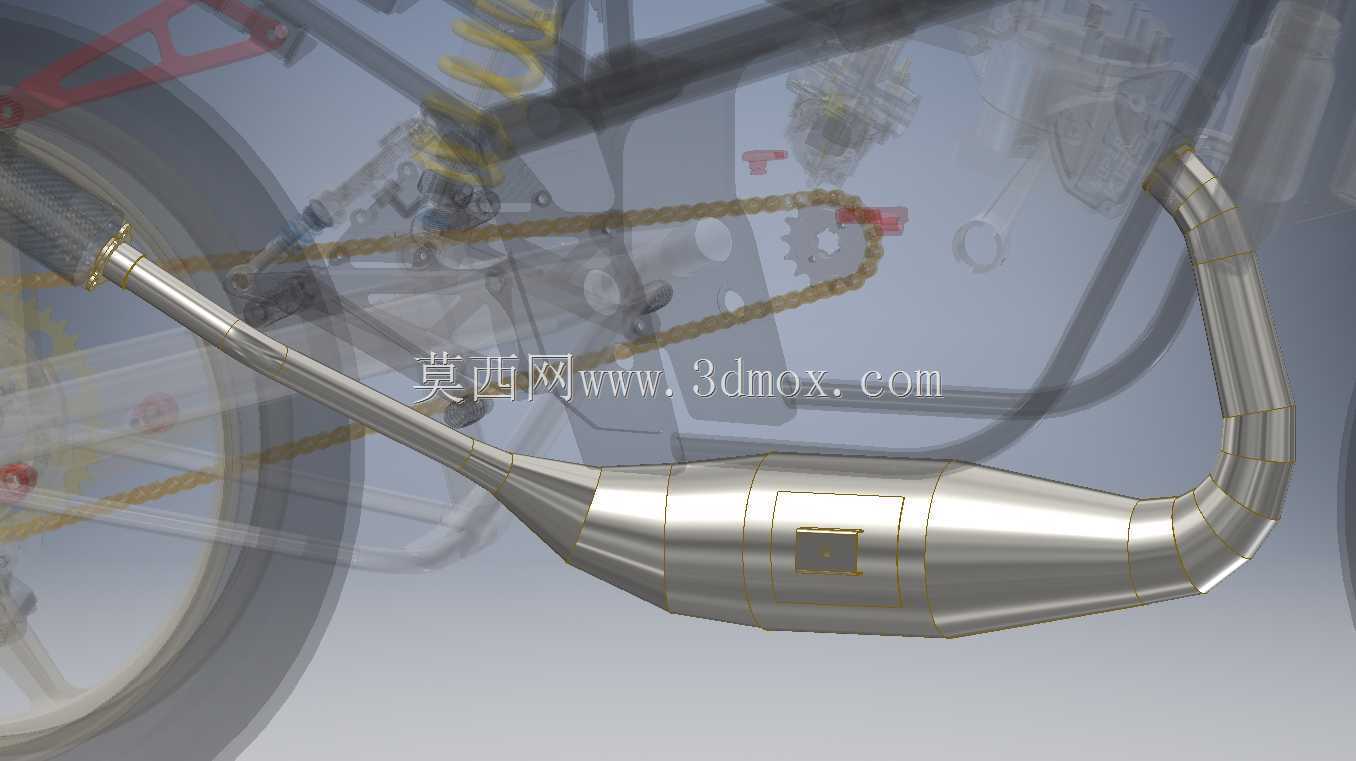

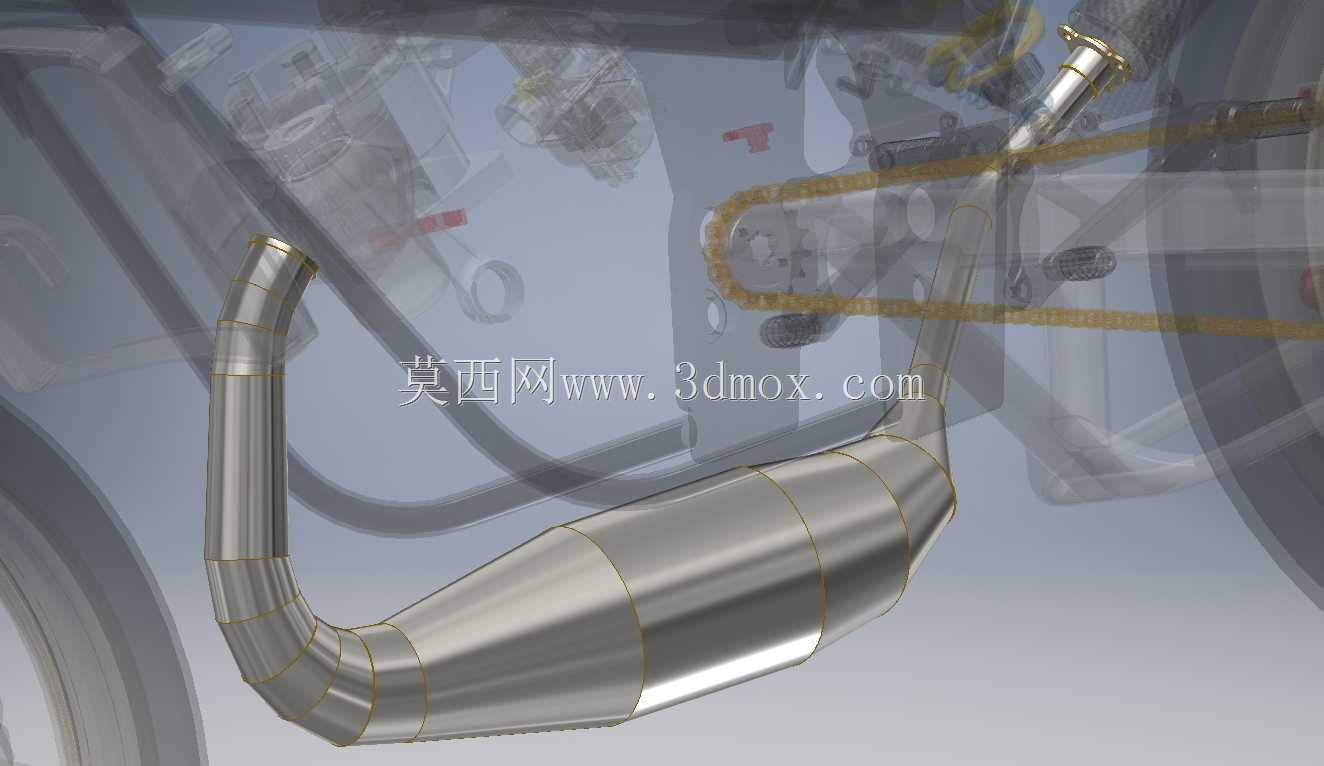

　　从安装边界来看，整个排气室的吊挂点位置完全匹配川崎KRR150的车架安装位，前端法兰的孔位与发动机排气口的安装孔完全对应，不需要额外做改装转接就可以直接装车，整体的外形轮廓避开了后减震的运动行程、链条的运转路径以及后轮的转向摆动范围，即使在悬架全压缩、后轮最大转向角度的工况下，也不会和周边部件发生运动干涉。腔体的壁厚控制在合理范围，既保证了结构强度，能够抵御行驶过程中飞石的冲击，又不会因为重量过大增加整车的簧下质量，影响操控灵活性。表面的抛光处理不仅是为了外观质感，更重要的是可以提升金属表面的抗腐蚀能力，应对户外骑行时的泥水、雨水侵蚀。

　　在实际建模过程中，所有的曲面过渡都做了连续曲率处理，避免出现截面突变造成的排气紊流，各个管段的衔接位置都做了圆弧过渡，尽可能降低排气阻力，同时兼顾了结构的工艺可行性，拆分的焊接边位置符合钣金冲压、焊接的工艺要求，不需要额外做复杂的工装就可以完成生产组装。
