川崎KRR150二冲程发动机气缸盖结构

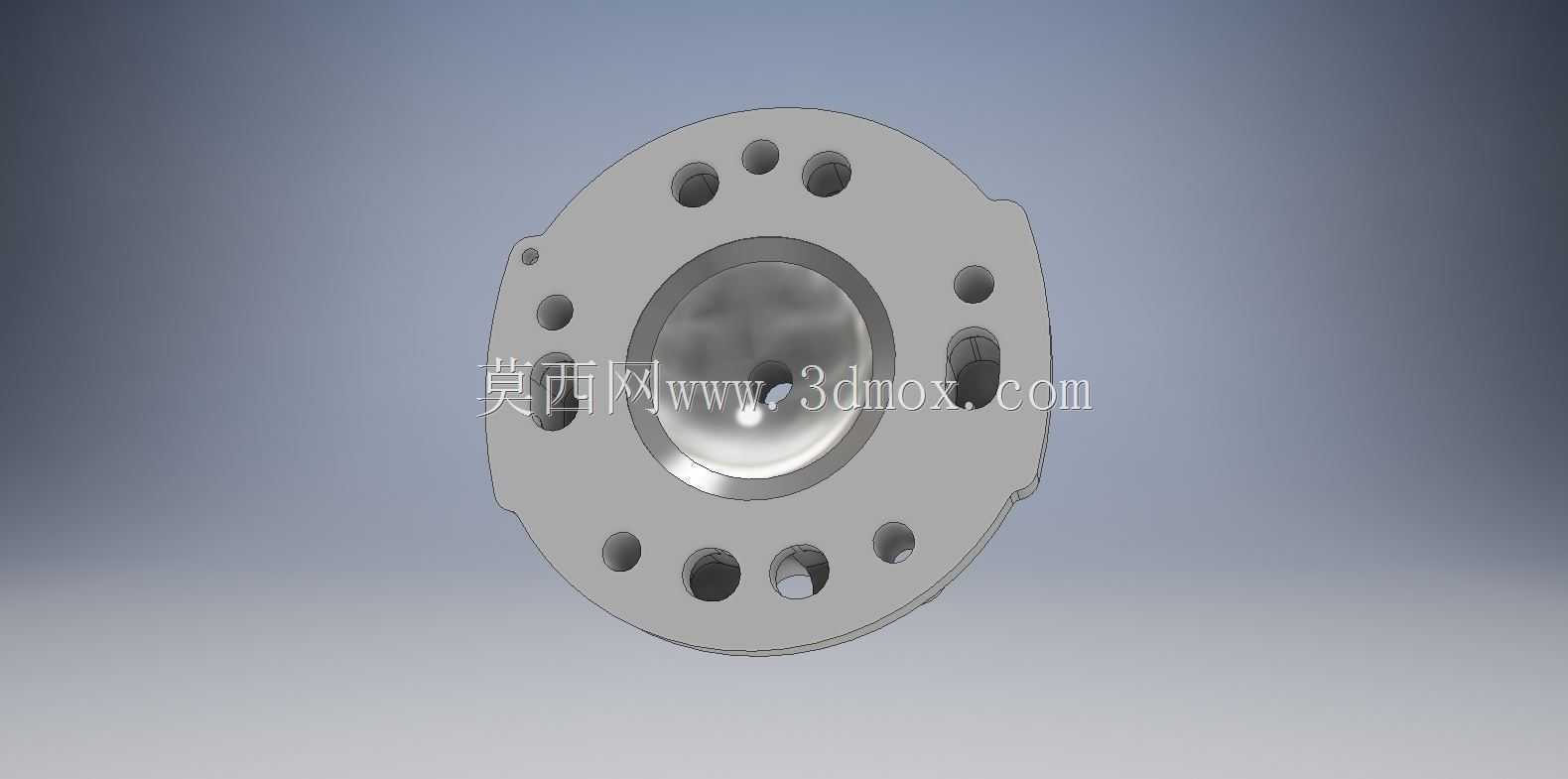

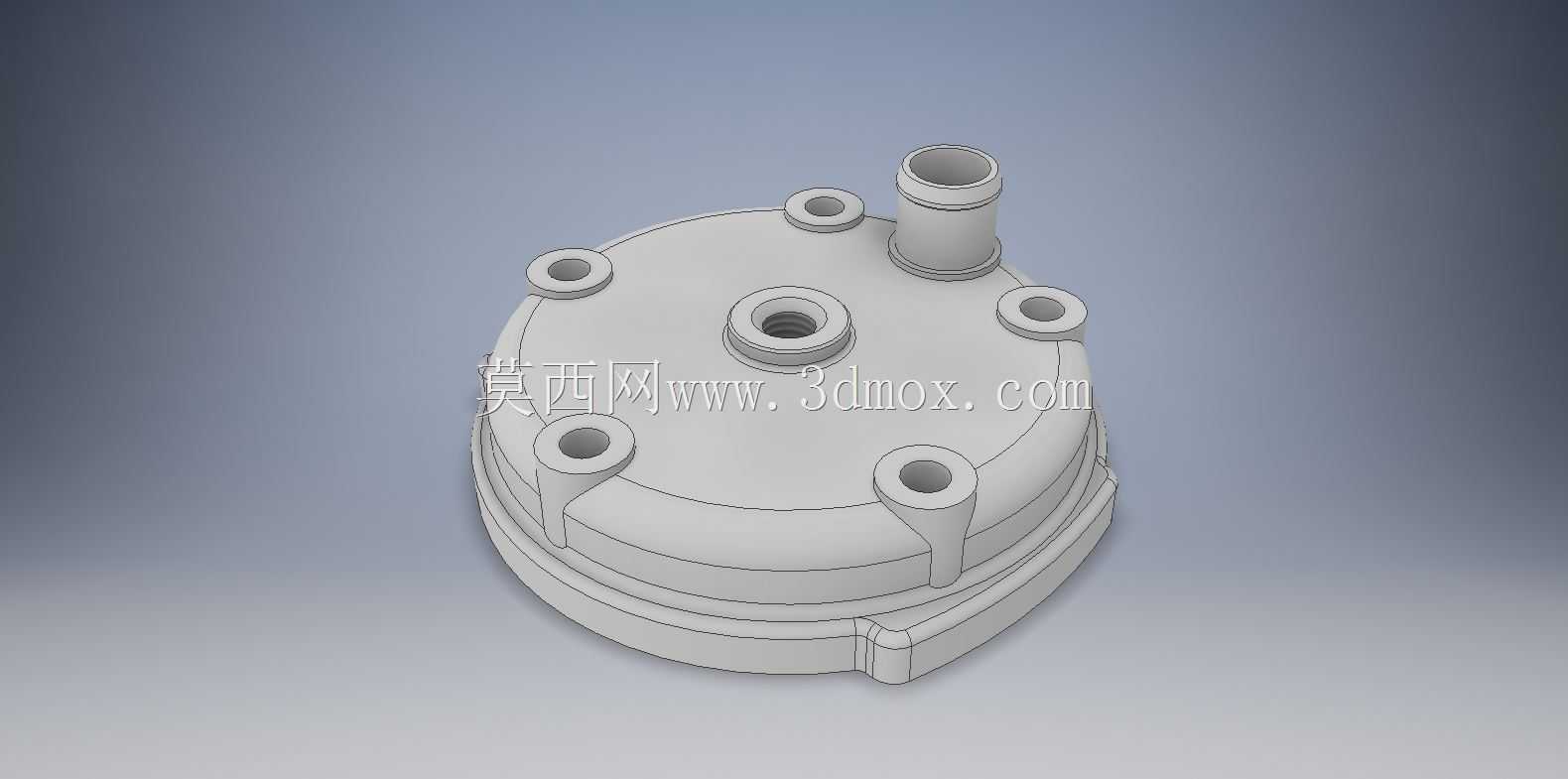

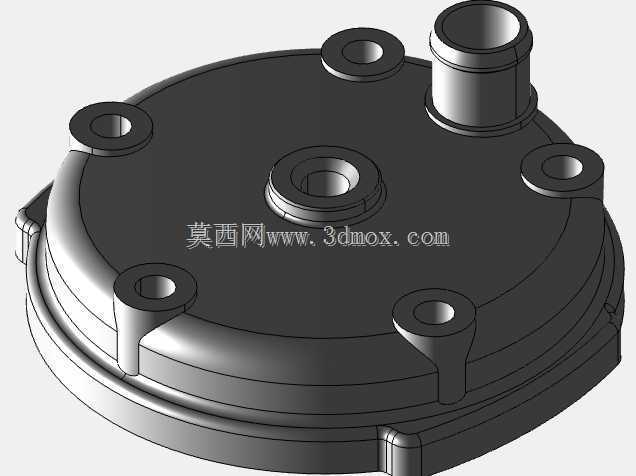

　　这款气缸盖适配小排量跨骑摩托车的二冲程动力单元，是发动机燃烧室的核心密封与功能集成部件，日常工况下需要持续承受燃烧室内高温高压燃气的冲击，同时承担散热、气流导向、附件安装定位的多重作用。从结构设计来看，主体采用近似圆形的分层壳体构型，顶部集成了多组不同通径的接口，居中位置的大口径接口为火花塞安装座，周边分布的带凸台通孔为缸盖螺栓过孔，用于将缸盖压紧在缸体上方，保证燃烧室的密封性能，侧部突出的通气管结构用于连通曲轴箱通风回路或者排气补气通路，满足二冲程发动机的扫气气流组织需求。设计阶段针对二冲程发动机的热负荷特性，在缸盖内部预留了对应燃烧室的凹腔结构，壁厚经过梯度优化，螺栓安装位的凸台做了加厚处理，避免螺栓预紧力导致的缸盖变形，

　　同时各个接口的位置布局充分考虑了整车装配时的管线避让，不会与车架、油箱、化油器等周边部件产生干涉。安装边界方面，缸盖下端面的止口尺寸与对应缸体的上端定位止口完全匹配，装配时不需要额外调整定位，各个螺栓孔的位置度公差控制在0.1mm以内，保证压紧力均匀分布在密封垫片上，避免出现燃气泄漏的问题。实际应用场景中，这类缸盖多用于中小排量的越野或者代步摩托车，二冲程结构的动力输出特性更适合高转速工况，缸盖的散热筋布局（图中未完全展示的侧部结构）能够在车辆行驶时利用迎面气流快速带走燃烧产生的热量，避免长时间高负荷运行时出现热衰。建模过程中对各个安装凸台的过渡圆角做了精细化处理，避免应力集中导致的缸盖开裂问题，所有接口的螺纹尺寸、安装孔距都严格参照实车测绘数据，能够直接用于改装件的开发设计或者维修替换件的生产参考，不需要额外做尺寸修正。
