可更换式薄型内啮合斜齿套筒齿轮

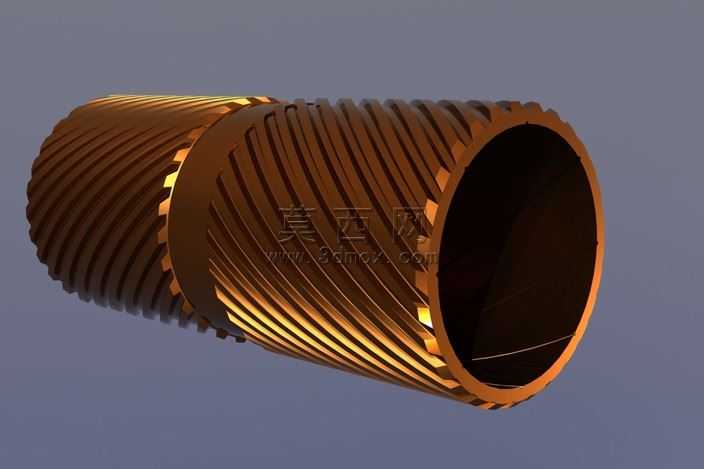

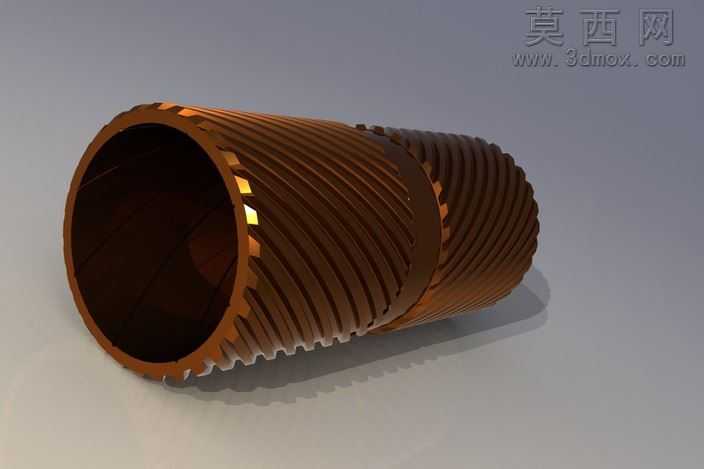

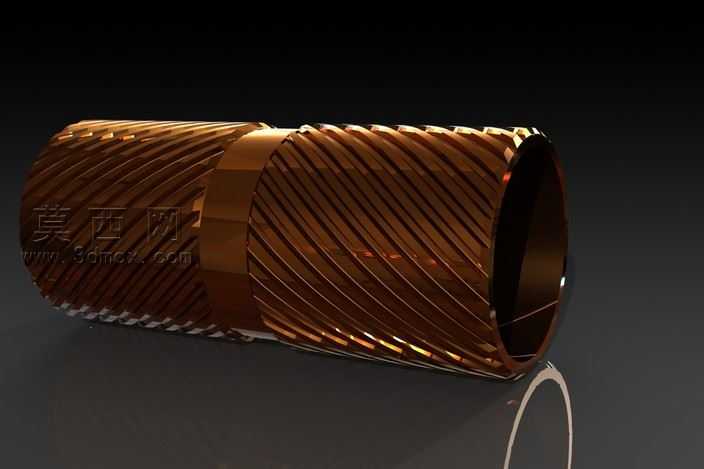

本作品为可更换式套筒结构斜齿轮，建模过程以实际传动工况需求为核心依据，首先通过草图绘制确定齿轮的基准内孔直径、套筒整体壁厚、齿圈宽度等核心尺寸参数，针对斜齿的螺旋升角、齿距、齿顶高、齿根高参数，采用参数化建模方式生成渐开线齿廓，通过螺旋扫描命令完成斜向齿形的整体成型，保证齿形啮合面的曲面连续性，避免建模过程中出现齿面畸变、棱角错位的问题。建模过程中特意在套筒中部设计了一圈定位凸台结构，凸台边缘加工有周向定位卡槽，用于齿轮安装时的轴向限位与周向防转，适配快拆更换的使用需求，无需复杂拆卸流程即可完成损坏齿轮的替换。材质渲染阶段，针对齿轮的金属材质特性，调整材质球的金属度、粗糙度参数，模拟经过淬火处理的合金结构钢表面质感，齿面啮合区域添加轻微的使用磨损纹理效果，凸台与齿端的棱边做微小倒角处理，还原真实机加工零件的细节特征，渲染时采用侧方暖光打光方案，突出斜齿的螺旋走向与金属表面的反光层次，清晰展现齿形的结构细节。结构设计上采用空心套筒式构型，在保证齿轮整体结构强度、满足传动扭矩承载要求的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，提升传动响应速度；内孔表面设计有微小的安装导向锥面，便于装配时快速对准安装轴，齿根位置做圆角过渡处理，降低应力集中系数，提升齿轮的抗疲劳使用寿命，适配高速重载的传动场景。整体设计兼顾了快拆维护的实用性与传动结构的力学性能，参数化的建模流程也便于后续根据不同的传动比、安装尺寸需求快速调整模型参数，生成适配不同工况的同系列齿轮模型。
