剪叉式垂直升降导向承载机构结构设计

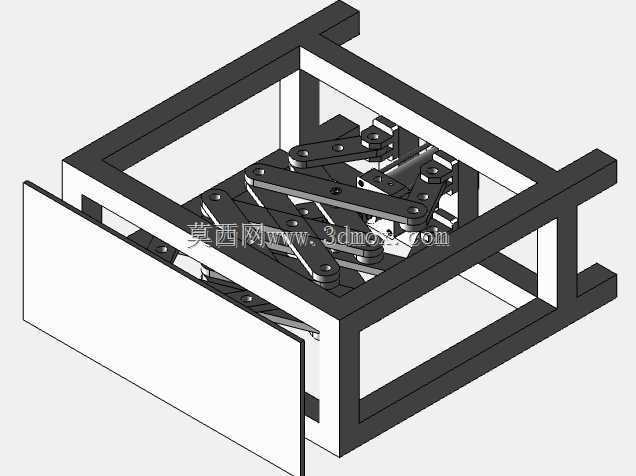

　　该结构采用多层交叉剪叉连杆作为核心传动单元，外部搭配矩形框架作为安装与承载边界，主要用于需要小行程垂直往复位移的工位场景，常见于小型工装的顶升换位、精密检测工位的高度微调、轻型物料的短距离举升输送环节。从设计逻辑来看，剪叉臂之间通过铰接销轴连接，每一组交叉臂的铰接点都做了同轴度公差约束，避免升降过程中出现卡滞、偏摆问题；外侧框架采用型材拼接的框式结构，上下端面预留了安装孔位，既可以作为整个机构的固定基座，也能在框架内侧加装直线导向副，约束剪叉机构的运动轨迹，防止侧向受力导致连杆变形。在功能实现上，该结构依靠剪叉臂的角度变化实现垂直方向的位移输出，相比单缸直顶结构，其收缩状态下整体厚度更小，能够适配安装空间局促的工位，

　　伸展过程中各层连杆同步动作，输出的顶升力分布更均匀，不会出现单点受力过载的问题。设计时需要重点关注铰接点的销轴强度，以及剪叉臂的板材厚度选型，根据额定承载载荷计算每一组连杆的抗弯截面模量，避免满载状态下连杆出现塑性变形；框架的内侧尺寸需要和剪叉组件的最大外轮廓预留单边1-2mm的间隙，既防止运动过程中出现剐蹭，也不会因为间隙过大导致整体晃动。安装边界方面，底部框架的四个角位预留了沉头安装孔，可以直接固定在设备台面或者工装底板上，顶部的承载面可以根据实际使用需求加装工装板、夹具定位块等附件，不需要额外改动主体连杆结构。运动过程中，剪叉组件的所有铰接点都做了转动间隙配合，不需要额外加装导向轴就能保证基本的垂直运动精度，

　　如果应用在对位移精度要求更高的场景，可以在框架两侧加装微型直线导轨，将剪叉的活动端和导轨滑块连接，进一步提升运动过程的平顺性，降低侧向偏移量。该结构的动力输入可以搭配小型电动推杆、气缸或者手动调节螺杆，适配不同自动化程度的工位需求，不需要对主体结构做大幅修改，只需要在剪叉的主动铰接点预留动力连接件的安装位即可。
