气动剪切夹持一体化执行器结构设计

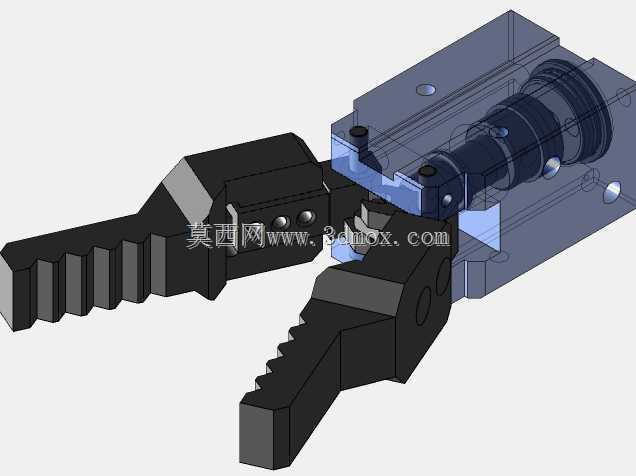

　　这款气动驱动的剪切夹持一体化部件，常被集成在非标自动化产线的物料处理工位，承担薄型塑胶料头切除、小型金属引脚裁切、软质管路定长剪断同时夹取料件转移的复合工序，相比单独配置裁切气缸与夹爪气缸的分体方案，能大幅缩减工位占用的安装空间，减少执行元件的气路控制点，降低整套机构的装配调试难度。从结构设计逻辑来看，驱动端采用标准圆形气缸的动力输出形式，活塞做直线往复运动时，通过端部的斜楔传动结构，将轴向推力转化为两个夹剪臂的绕轴开合动作，钳口部位同时做了锯齿形夹持面与刃口剪切面的复合加工，当活塞伸出至行程前段时，刃口先完成对目标工件的剪切动作，行程后段锯齿面牢牢夹持住被剪下的料件，待移位至排料或收料位置后活塞回缩，钳口张开释放料件，

　　整个动作循环无需额外的时序控制元件，仅靠单路气源通断即可完成全套作业。设计阶段针对安装边界做了充分考量，驱动缸体采用标准的通孔安装位，可直接通过螺栓固定在设备安装立板或滑移模组的滑台上，缸体的外接气路接口设置在尾部端面，不会与夹剪臂的开合运动轨迹产生干涉，夹剪臂的开合角度经过反复校核，在最大开口状态下不会触碰周边的送料轨道与检测传感器，闭合状态下刃口的贴合间隙控制在0.02mm以内，保证剪切塑胶、薄铜片等常见工件时不会出现毛边、连料的问题。钳臂的受力部位做了局部加厚处理，传动铰接位置采用耐磨衬套结构，长期高频往复运动下也不会出现铰接孔磨损导致的钳口错位问题，锯齿夹持面的齿形角度经过优化，

　　夹持硬度较低的塑胶件时不会在工件表面留下过深的压痕，夹持表面光滑的金属引脚时也能提供足够的摩擦力避免料件脱落。日常维护时仅需定期在铰接位置涂抹少量润滑脂，检查刃口磨损情况即可，无需对缸体内部结构做拆解保养，能适配电子元器件组装、塑胶件水口处理、包装线物料裁切等多个场景的使用需求，针对不同的剪切材质需求，还可以通过更换不同刃口角度的夹剪臂，快速适配不同硬度、不同厚度工件的加工作业，无需更换整套驱动部件，进一步降低产线换型的硬件成本。
