端板集管铝制板翅式散热冷却结构

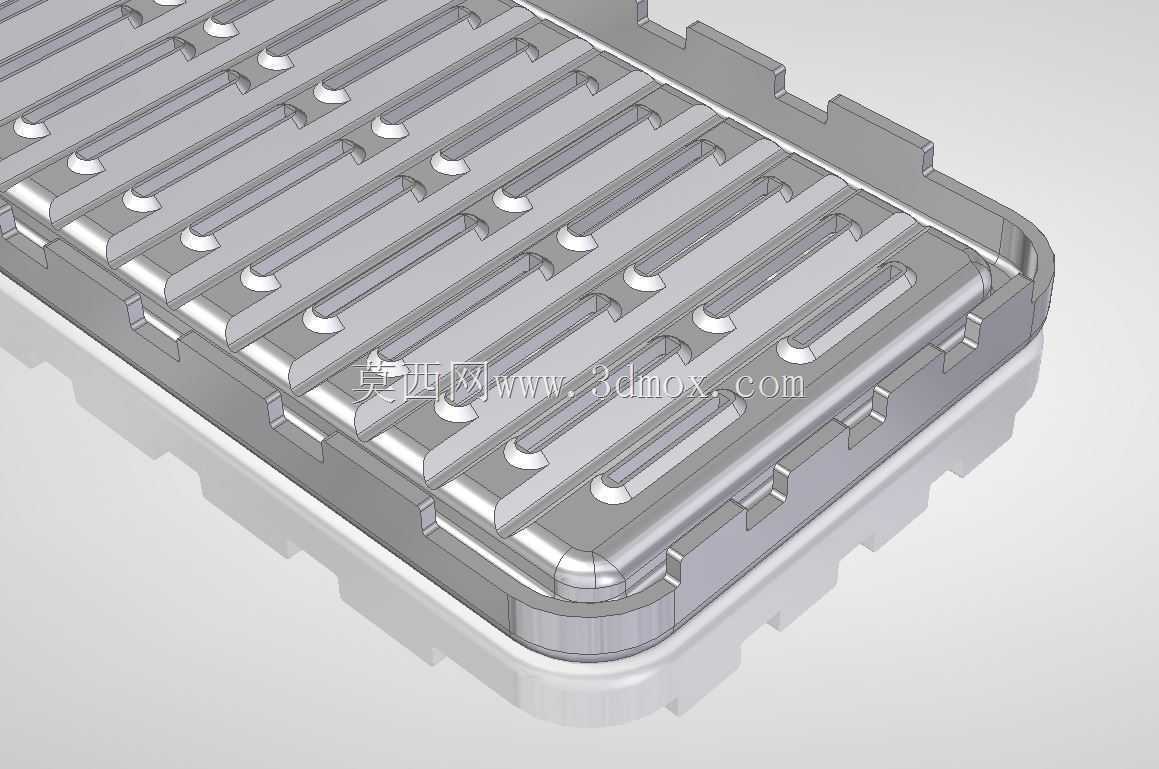

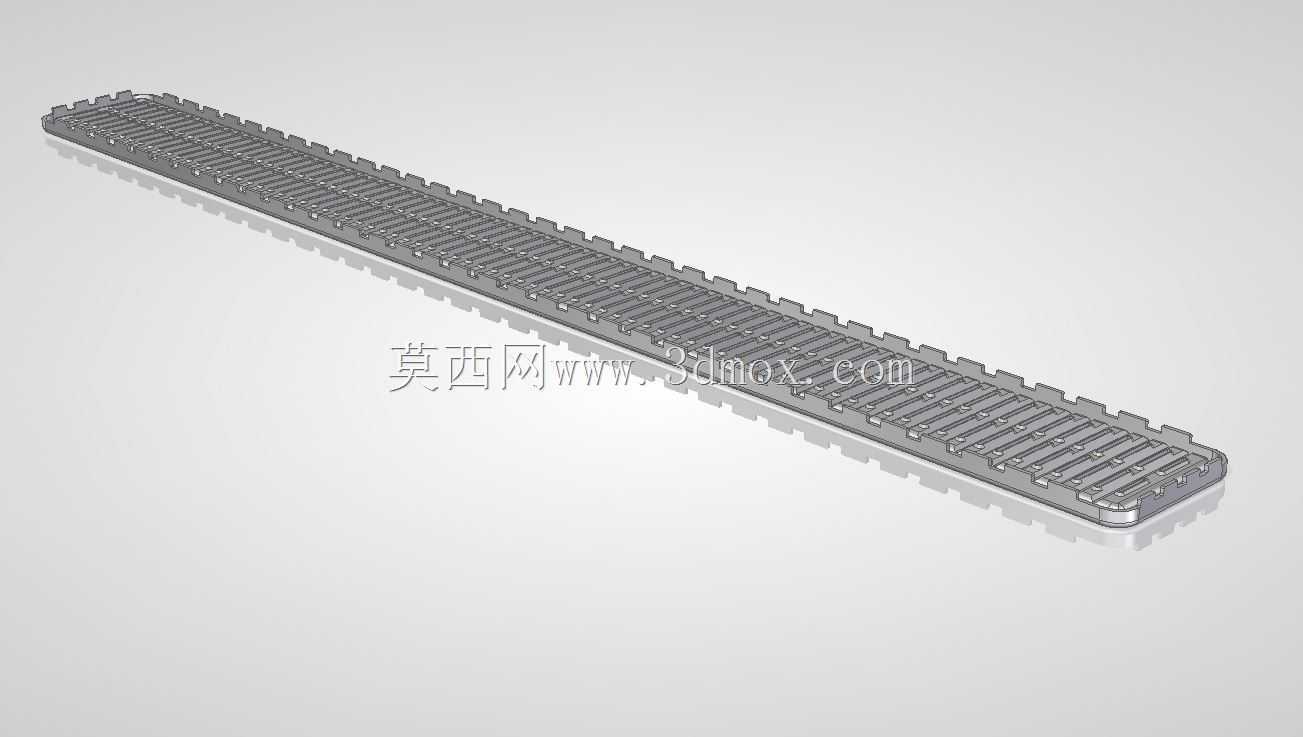

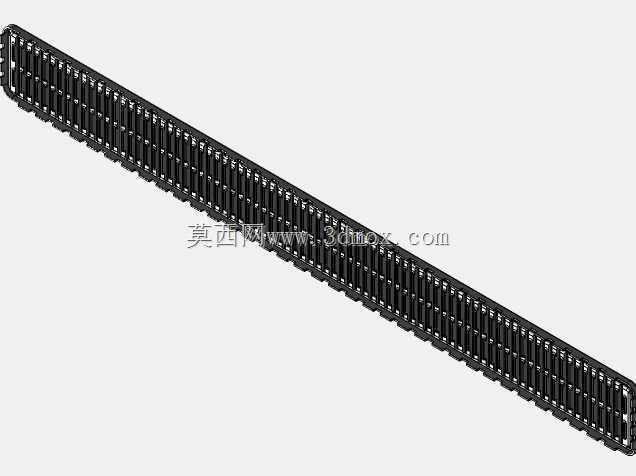

　　该散热结构主要适配交流稳压类电力设备的散热需求，在电力电子设备运行过程中，功率器件产生的热量若无法及时导出，会引发器件结温超标、性能衰减甚至热击穿故障，这类铝制板翅式散热结构正是针对密闭柜体内部的热量导出场景设计，可直接贴合功率模块安装面，通过内部流道与外部翅片的协同作用完成热量交换。从结构设计来看，整体采用铝合金一体压接成型思路，端板作为整个散热芯体的承载封边结构，边缘设置有连续的定位卡槽与压接凸台，2排未压接的预留位是为了适配不同功率规格的芯体扩展需求，现场装配时可根据实际散热量要求，增减对应翅片单元后再完成压接密封，无需重新开模制作端板，大幅缩短定制化散热方案的交付周期。集管板与端板采用咬合式压接结构，

　　摒弃了传统焊接工艺带来的热变形与焊堵风险，内部流道的截面尺寸经过流阻仿真优化，冷却介质在流道内的流速分布均匀性可控制在8%以内，避免局部流道流速过低引发的热点问题。外部翅片采用错位开窗结构，相比平直翅片换热效率提升40%以上，同时翅片间距预留了足够的积灰冗余空间，适配工业现场多粉尘的使用环境，可延长日常维护清灰的周期。安装边界方面，端板四周的安装凸台预留了标准螺栓过孔，孔位公差按照IT7级精度控制，可直接适配市面主流稳压设备的安装基面，无需额外加工转接板；整体厚度控制在紧凑范围内，在保证散热面积的前提下，尽可能压缩占用的柜体内部空间，适配小型化电力设备的设计趋势。实际选型过程中，可根据设备的持续耗散功率、允许温升范围、冷却介质类型，

　　匹配对应数量的翅片单元，压接完成后需进行1.2倍工作压力的密封性测试，确保流道无渗漏问题。这类压接式铝制散热结构相比传统铜制散热器，重量降低60%以上，成本优势明显，同时铝合金的导热系数可满足中低功率电力设备的散热需求，在工业电源、稳压设备、小型变流装置中都有广泛的应用空间。设计阶段需要重点关注端板压接位置的圆角过渡，避免压接过程中应力集中导致端板开裂，同时翅片与集管板的接触热阻需要通过压接压力的精准控制来保证，接触热阻过大将直接影响整体散热性能。
