拉杆式双作用气动活塞执行机构结构

　　该结构属于气动系统里的核心执行部件，常见于自动化生产线的工件推料、工位夹紧、工装夹具驱动、流水线挡停机构等场景，也可适配小型压装设备的直线动力输出单元，在轻工包装、电子组装、汽车零部件焊装线的辅助工位都有大量应用，核心作用是将压缩空气的压力能转换为直线往复运动的机械能，无需额外的中间转换机构即可直接驱动负载完成直线动作。

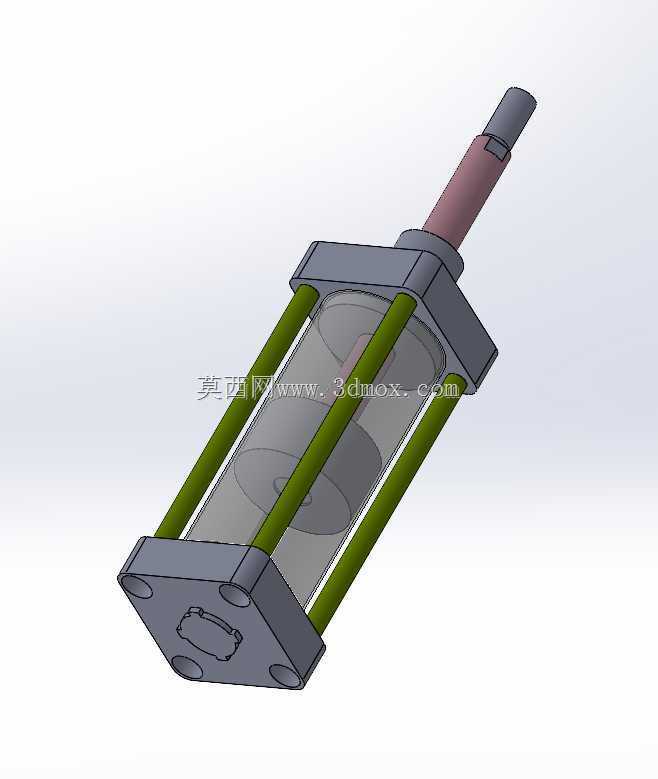

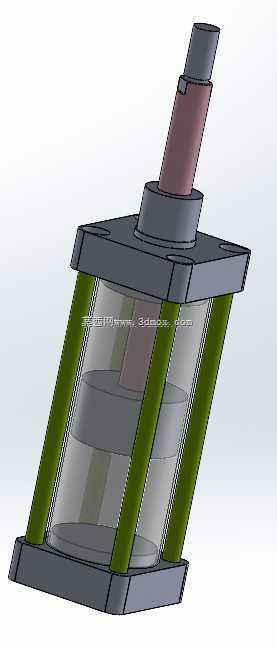

　　从结构设计来看，采用四根对称分布的拉杆完成前后端盖与缸筒的锁紧固定，这种布局的优势在于装配时可通过调整拉杆螺母的预紧力，保证端盖与缸筒端面的密封面受力均匀，避免局部压偏导致的漏气问题，同时拉杆沿缸筒周向均布，缸体受内压时的应力分布更合理，相比螺纹直接连接端盖的结构，拉杆式结构对缸筒的加工精度要求更低，后期拆解维护更换密封件也更便捷。缸筒采用透明可视化设计，可直接观察内部活塞的运动位置、密封件磨损状态，在设备调试阶段能快速判断活塞是否运行到位、是否存在爬行卡滞问题，无需额外加装外置磁性开关也能直观确认行程状态，适合教学演示、设备样机调试阶段使用。

　　活塞部分采用整体式结构搭配双向密封件，可实现双方向的动力输出，即通气时活塞伸出与缩回两个行程都能提供稳定推力，适配需要双向施力的工况。活塞杆伸出端做了直径收窄设计，端部预留的安装平面可直接连接负载接头、浮动接头或者推板，减少额外的连接转接件。安装边界方面，端盖采用方形法兰结构，四个角预留的安装通孔可直接通过螺栓固定在设备安装板上，既可以轴向水平安装作为水平推料动力，也可以垂直安装作为顶升、下压的动力单元，安装时需保证活塞杆的运动方向与负载运动方向同轴，避免侧向力作用在活塞杆上导致密封件偏磨、活塞杆弯曲。

　　设计过程中优先考虑了密封可靠性与维护便捷性，端盖与缸筒的密封面采用平面密封搭配O型圈的结构，活塞与缸筒内壁、活塞杆与前端盖之间都采用了适配气动工况的低摩擦密封件，既保证运动过程中的阻力小、动作响应快，也能长期维持密封性能，减少压缩空气泄漏带来的能耗损失。整体结构没有冗余的复杂零件，所有零部件都采用常规机械加工即可完成，加工成本低，互换性强，可根据实际使用的推力需求、行程长度，等比例调整缸筒内径、活塞杆直径、拉杆长度与缸筒长度，快速适配不同的工况参数要求，不需要重新做整体结构的颠覆性设计。
