汽车车标压合工装设备结构设计

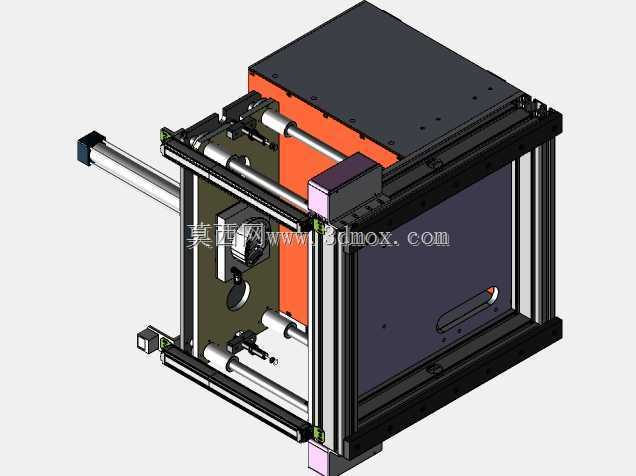

　　这款压合设备主要面向汽车外饰件装配工序，专门用于车标与车身覆盖件、装饰件的压合装配作业，在汽车总装车间的外饰装配工位、零部件供应商的饰件预装工位都有明确的应用场景，可替代传统人工敲击压合的作业方式，避免人工施力不均导致的车标偏移、粘接面气泡、饰件表面压痕等常见装配缺陷。从结构设计逻辑来看，设备采用铝型材搭建主体框架，兼顾机架刚性与组装调试的便捷性，框架四周预留了充足的操作空间与维护开口，侧面设置的抽拉式防护门板既可以隔绝压合作业时的碎屑飞溅，也方便日常对内部传动部件的点检与保养。设备的执行端采用双导杆导向的水平压合结构，导杆搭配线性轴承做运动导向，保证压头运行过程中的直线度，避免压合过程中出现偏载导致的车标贴合错位，

　　压头的工作面可根据不同车型的车标外形做快换设计，切换不同产品时仅需更换对应压头模块即可，无需调整整体设备的安装基准。设备的安装边界充分考虑了车间工位的排布需求，整体机架采用方正的柜式结构，底部可搭配脚轮与可调支撑脚，既可以在产线边做固定工位安装，也能根据生产调度需求灵活移动位置，设备的气动、电控元件全部集成在机架内部的安装腔体内，外部仅预留操作按钮与气源、电源接口，减少外部走线带来的现场安全隐患。从功能特性上看，设备的压合行程、压合保压时间都可根据不同车标的粘接工艺要求做对应调整，压合过程中压头的运行速度可做分段设置，空行程阶段快速进给提升作业效率，接触工件前切换为低速压合，避免冲击导致的工件损伤，保压阶段可稳定输出设定压力，

　　保证车标背胶与安装面充分贴合，满足不同材质车标、不同粘接工艺的压合要求。设计过程中充分考虑了人机工程学要求，操作工位的高度匹配一线作业人员的站立操作高度，压合作业区域设置了安全光栅防护，一旦作业人员肢体误入压合区域，设备会立即停止压合动作，保障作业安全。设备的整体结构没有冗余设计，所有传动部件都选用行业通用的标准件，降低后续的备件维护成本，框架的铝型材连接处采用标准角件连接，无需复杂的焊接加工，组装调试阶段可根据实际装配需求微调各部件的安装位置，缩短设备的交付调试周期。
