冲压级进模长条料带工位排布结构

　　这套长条料带排布结构面向连续冲压产线的级进模开发场景，核心是把薄板卷料在送进方向上的各工序工位统一规划，使冲裁、弯曲、局部成形、载体分离等动作沿送料节拍依次完成。现场调试时，料带从模具入口逐步进给，每个工位承担一类成形任务，相邻工位之间依靠载体维持板料连接与定位，直到末端工位才将成品从载体上切断分离。

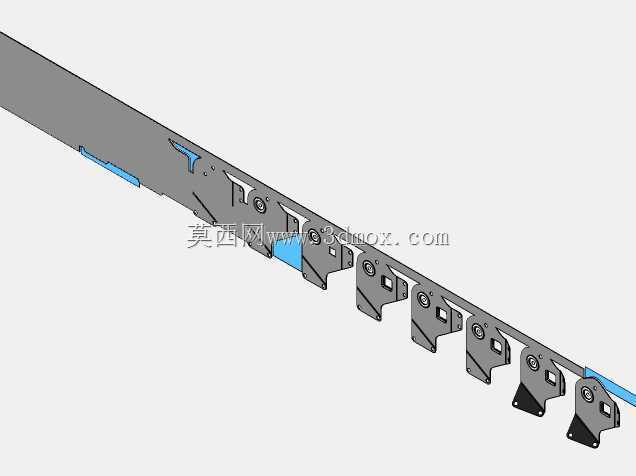

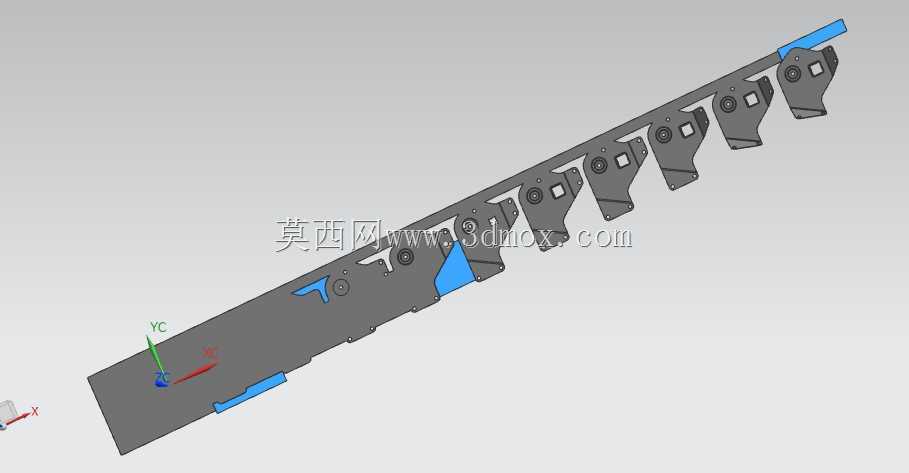

　　从结构形态看，整体呈细长条状，沿长度方向均匀布置多组异形工作部。端部蓝色区域对应导料、托料或关键让位结构，中部连续分布的块状工位用于安装凸模、凹模镶件、弹压卸料及弯曲成形组件。料带本体上开设的圆孔、异形孔和局部缺口，既包含冲裁工序直接加工出的零件轮廓，也包含导正孔、避让孔和载体连接桥。导正孔通常布置在载体区域，配合模具内导正销对送料误差进行二次校正，避免累计步距偏差造成孔位错位或成形尺寸超差。

　　设计思路上，排样首先要平衡材料利用率与工序稳定性。工位间距不能单纯按零件外形紧凑排列，而要给凸模安装、卸料板压料、刃口强度和废料滑落留出空间；弯曲工位附近需评估材料流动方向，必要时设置工艺切口或预冲缺口，降低带料拉扯导致的变形。载体形式决定了整条料带的刚性：边载体适合多向弯曲，中间载体利于对称零件排样，双排或多排排样则能提高产量，但会增加模具宽度和卸料平衡难度。

　　安装边界方面，长条排样需与压力机工作台面、模具闭合高度、送料机中心线及托料导向装置对齐。料带宽度方向要保留导料板和侧刃定位空间，长度方向则按工位数、步距和末端出料区确定。三维建模时，各工位轮廓、折弯角度、冲头让位和废料通道需要同步检查，防止上下模干涉；对细长载体还要关注冲压过程中的翘曲和回弹，通过压料筋、顶杆和卸料力分布进行控制。这样的排样结构能够直接服务于模具方案评审、干涉验证和现场加工装配。
