双工位立式压装生产工作站结构设计

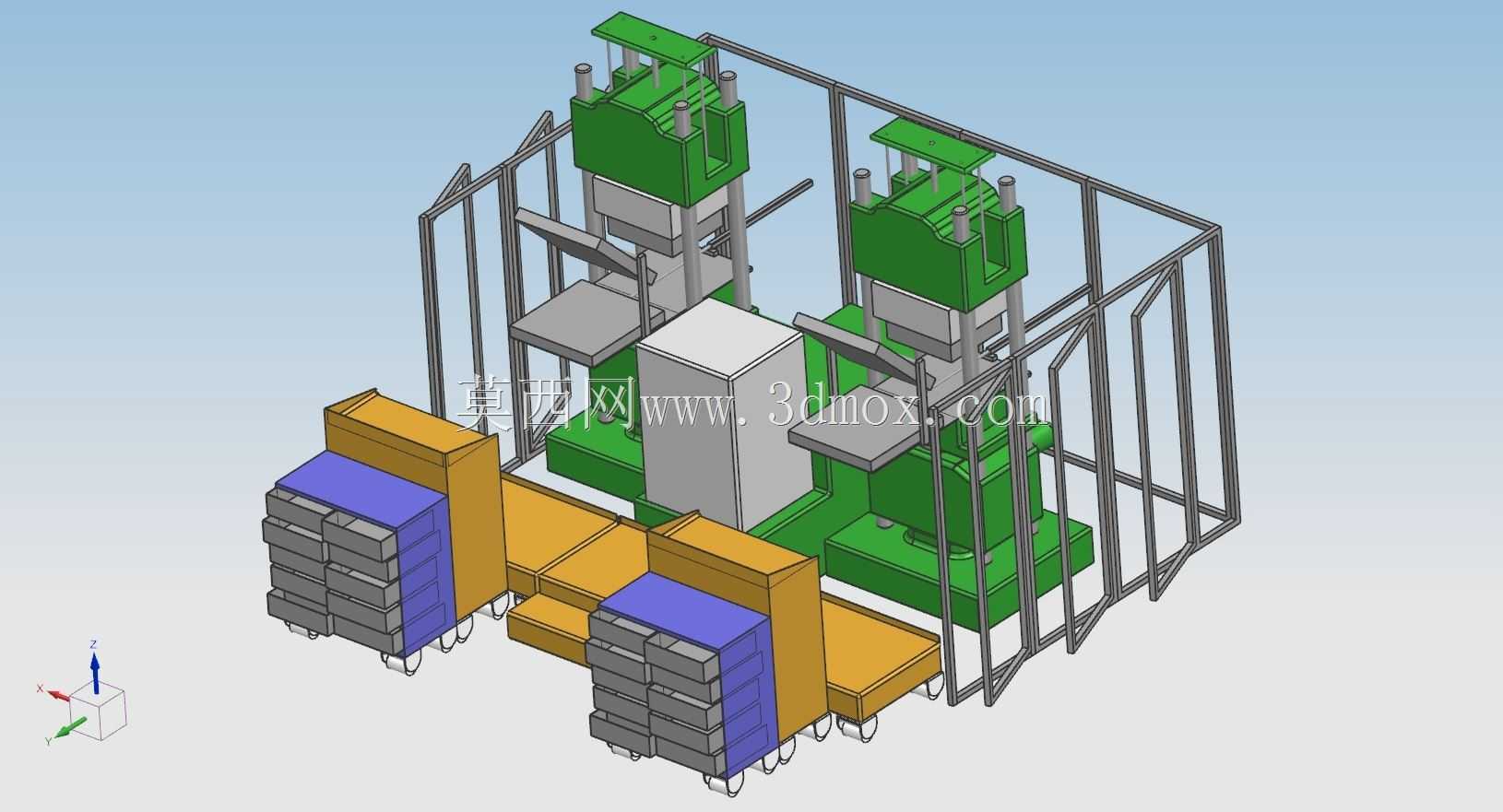

　　这套双工位立式压装工作站的设计，核心面向汽配、五金零部件行业的小中型零件压装工序场景，可覆盖轴承压入、衬套铆合、壳体组件压配等常见压装作业需求，适配离散制造车间多品种小批量的生产节拍。设计初期优先考虑了产线对接的兼容性，整体采用对称双工位布局，两套立式压装单元并排设置，中间预留物料中转空间，可匹配单人工位上下料或者搭配小型输送线实现自动流转，单工位压装行程预留足够冗余，可适配高度差在300mm范围内的不同工装夹具切换。设备外围设置拼装式安全防护栏，防护栏采用方管焊接框架搭配透明防护板，既满足安全防护的刚性要求，又能让操作人员直观观察内部压装状态，防护栏的进出料口预留标准尺寸，可对接安全光栅或者安全门联锁装置，

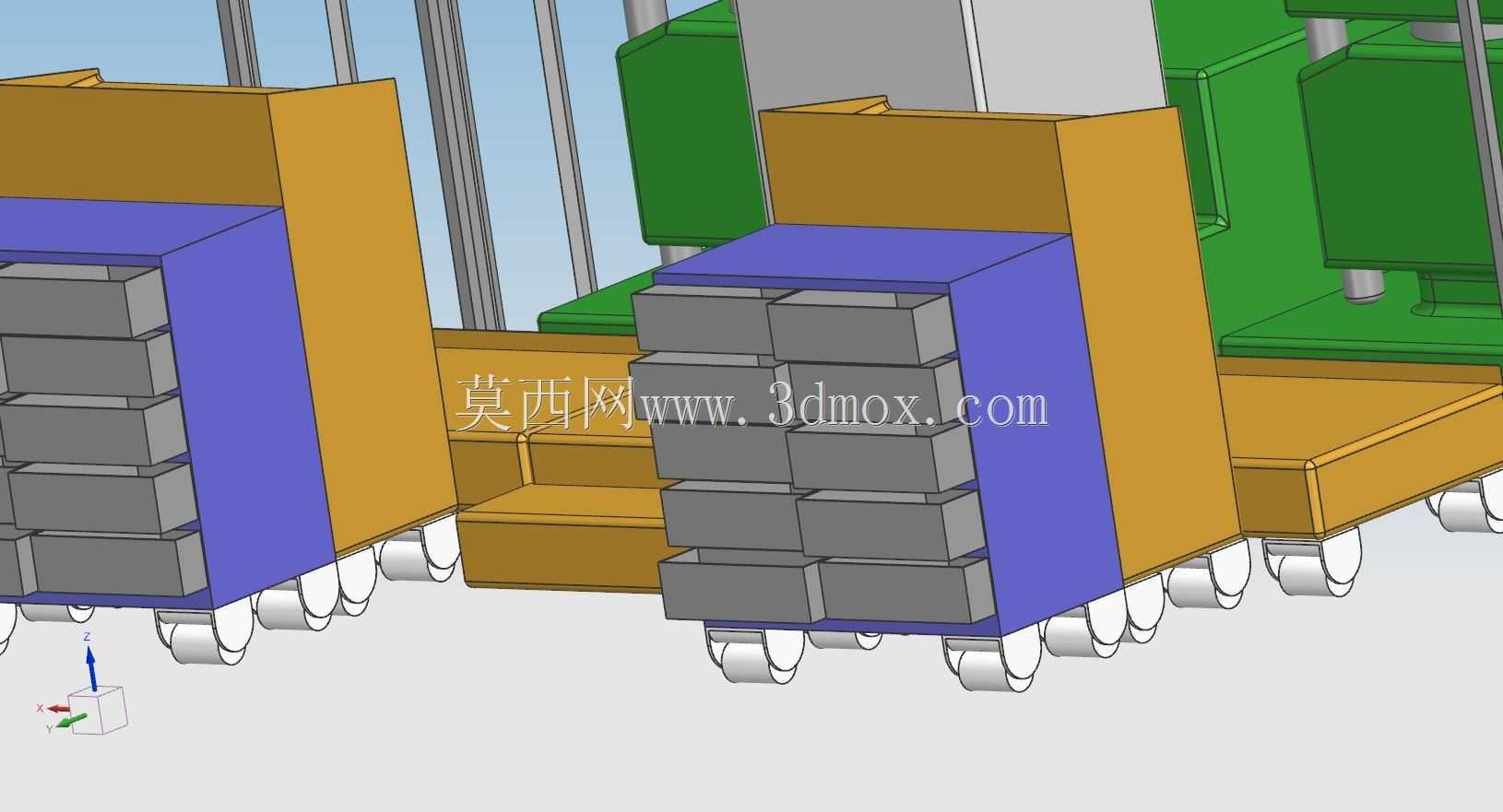

　　符合机械设备安全防护的通用规范。压装单元的主体采用立式四柱导向结构，相比单柱结构抗偏载能力更强，压头部位预留标准安装接口，可快速更换不同规格的压头、夹具，适配不同零件的压装需求；底部安装平台设置T型槽阵列，方便工装夹具的定位固定，无需额外打孔加工，缩短换型调试周期。设备侧边设置的物料暂存架采用分层设计，可分类存放待压装工件、已完成工件以及配套的工装配件，暂存架底部配置脚轮，可根据产线布局调整位置，也可临时移出作为线边缓存使用。从安装边界来看，整套设备的占地尺寸控制在常规车间工位的允许范围内，地面承重要求符合普通机加工车间的地面载荷标准，无需额外做地基加固处理；设备的气路、线路走线全部采用内置线槽设计，外部无裸露管线，

　　既避免生产过程中管线被工件剐蹭损坏，也让整体外观更规整，减少现场清洁维护的死角。设计过程中针对压装作业的受力特点，对压装机架的受力变形量做了校核，确保满负载压装时机架的变形量控制在工艺允许范围内，保证压装精度的稳定性；双工位的独立控制设计，可实现两个工位单独作业，一侧工位进行压装作业时，另一侧可完成上下料操作，大幅减少设备等待时间，提升单台设备的作业效率。
