可角度补偿的十字轴式万向传动构件

项目分类:通用五金配件 发布时间:2024-10-20 ID:785251
  • 可角度补偿的十字轴式万向传动构件
  • 可角度补偿的十字轴式万向传动构件
  • 可角度补偿的十字轴式万向传动构件
  • 可角度补偿的十字轴式万向传动构件
  • 可角度补偿的十字轴式万向传动构件
  • 可角度补偿的十字轴式万向传动构件

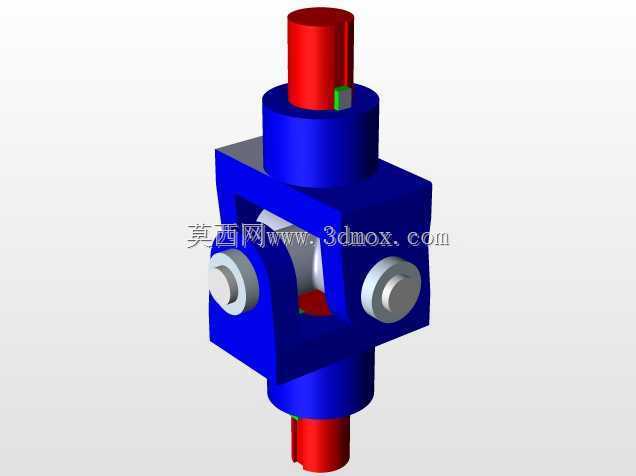

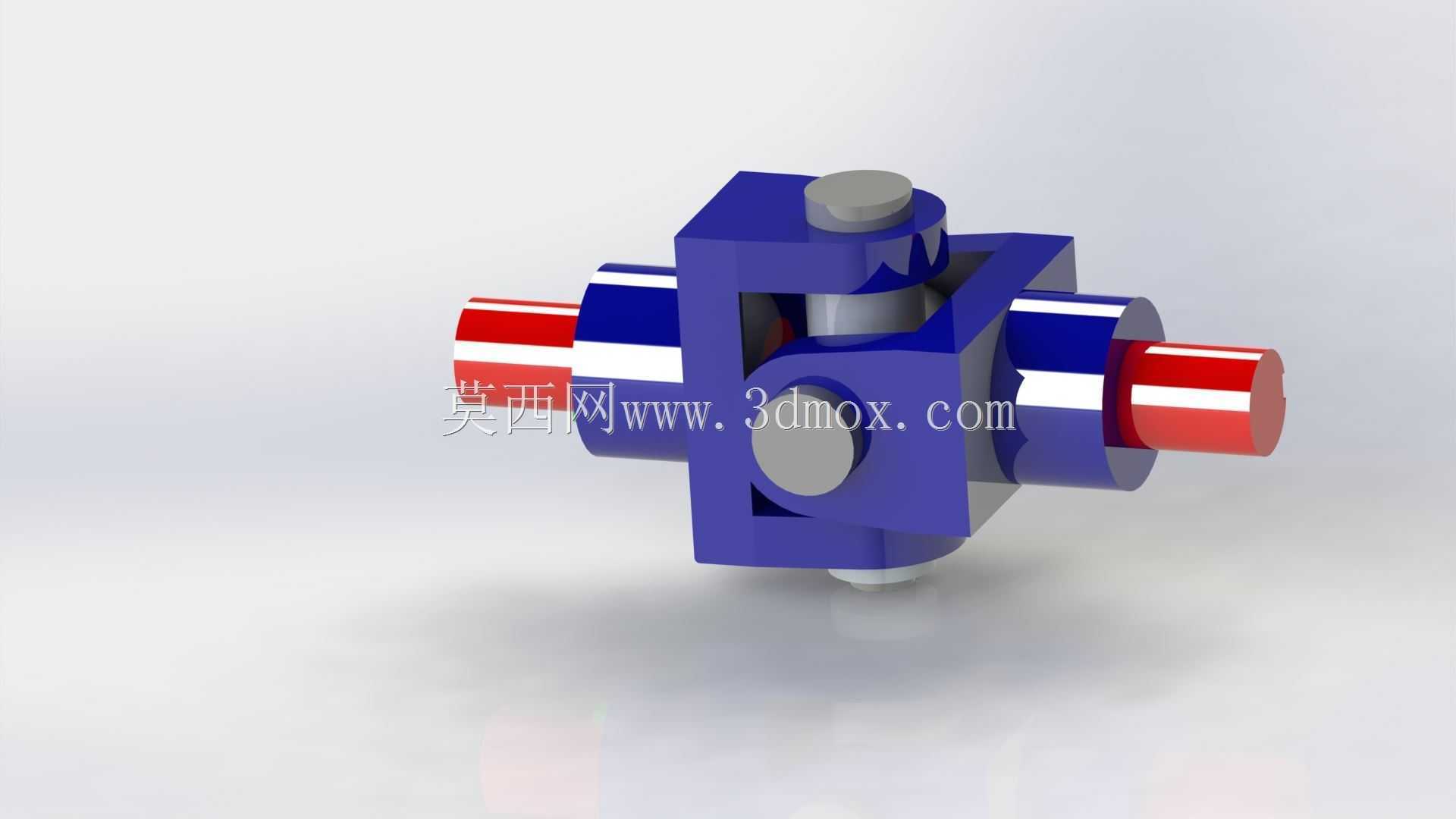

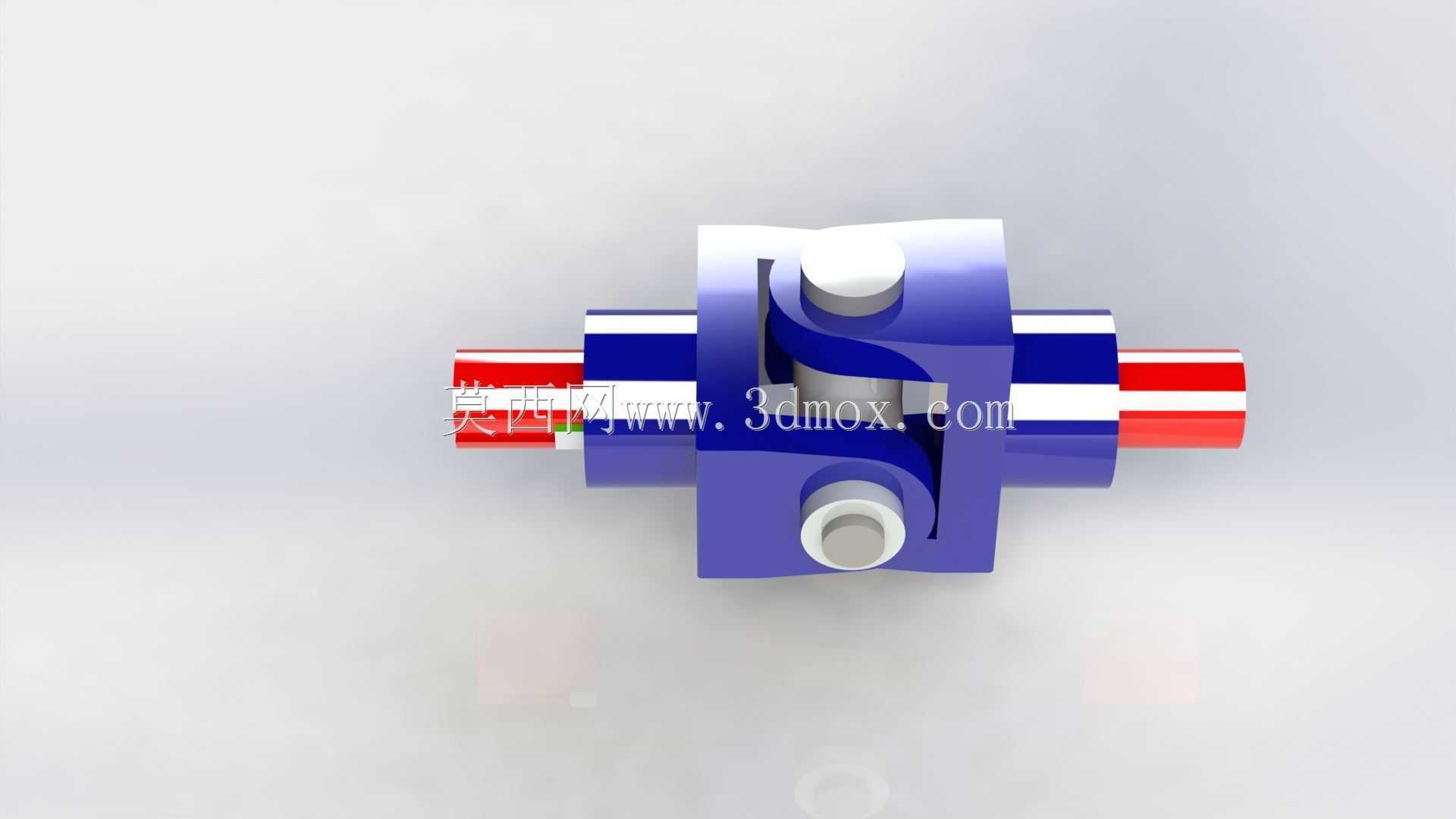

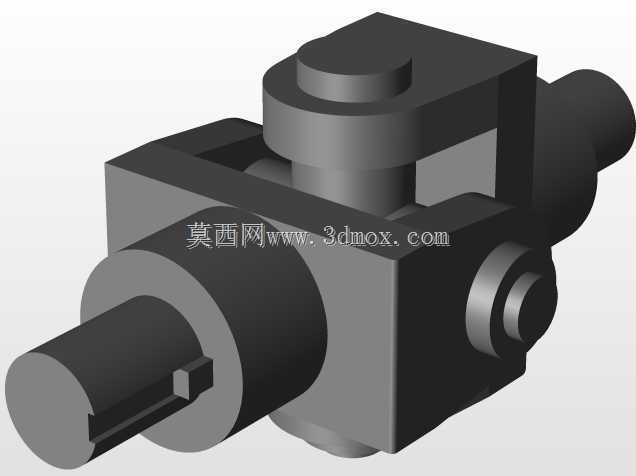

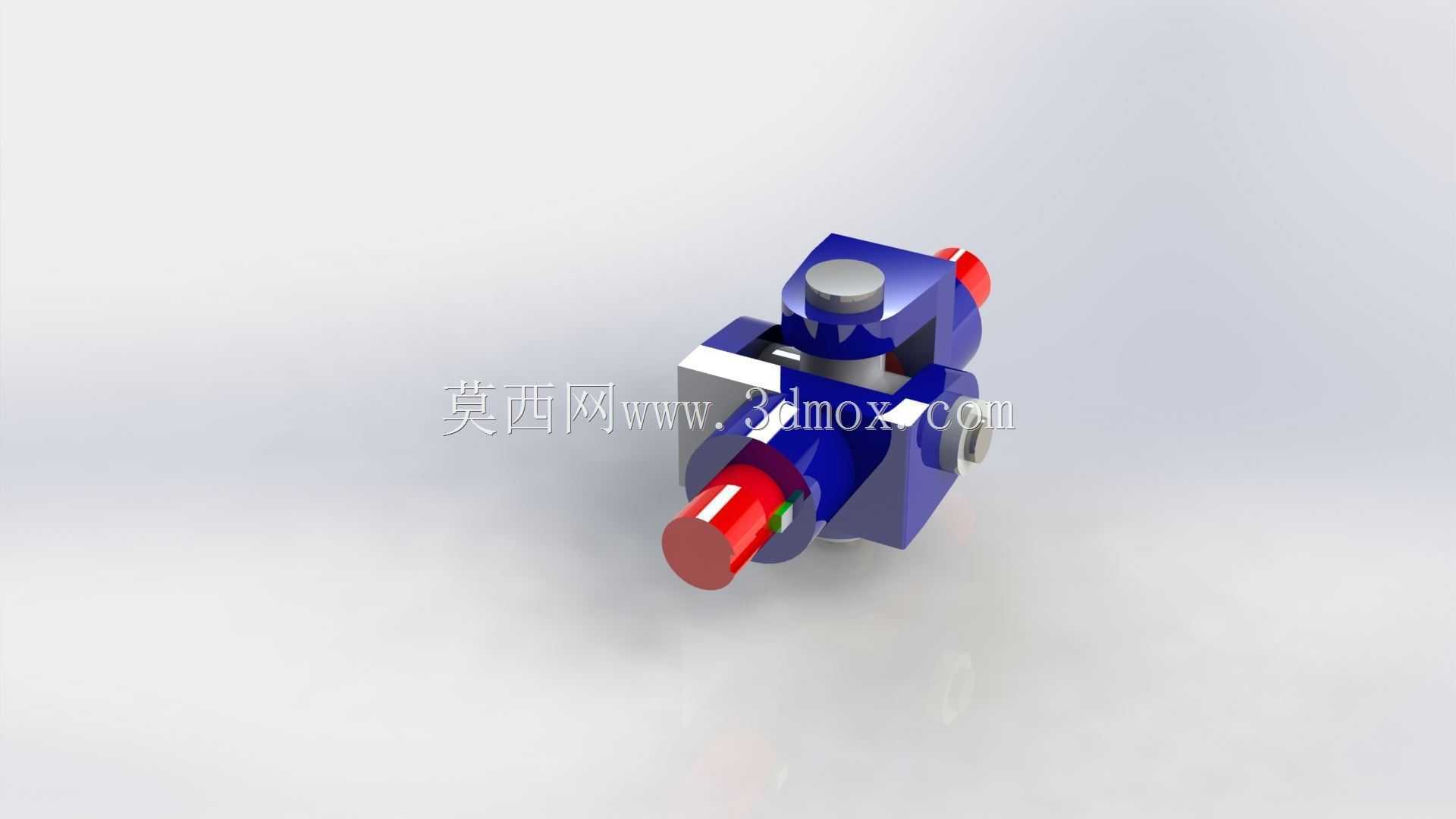

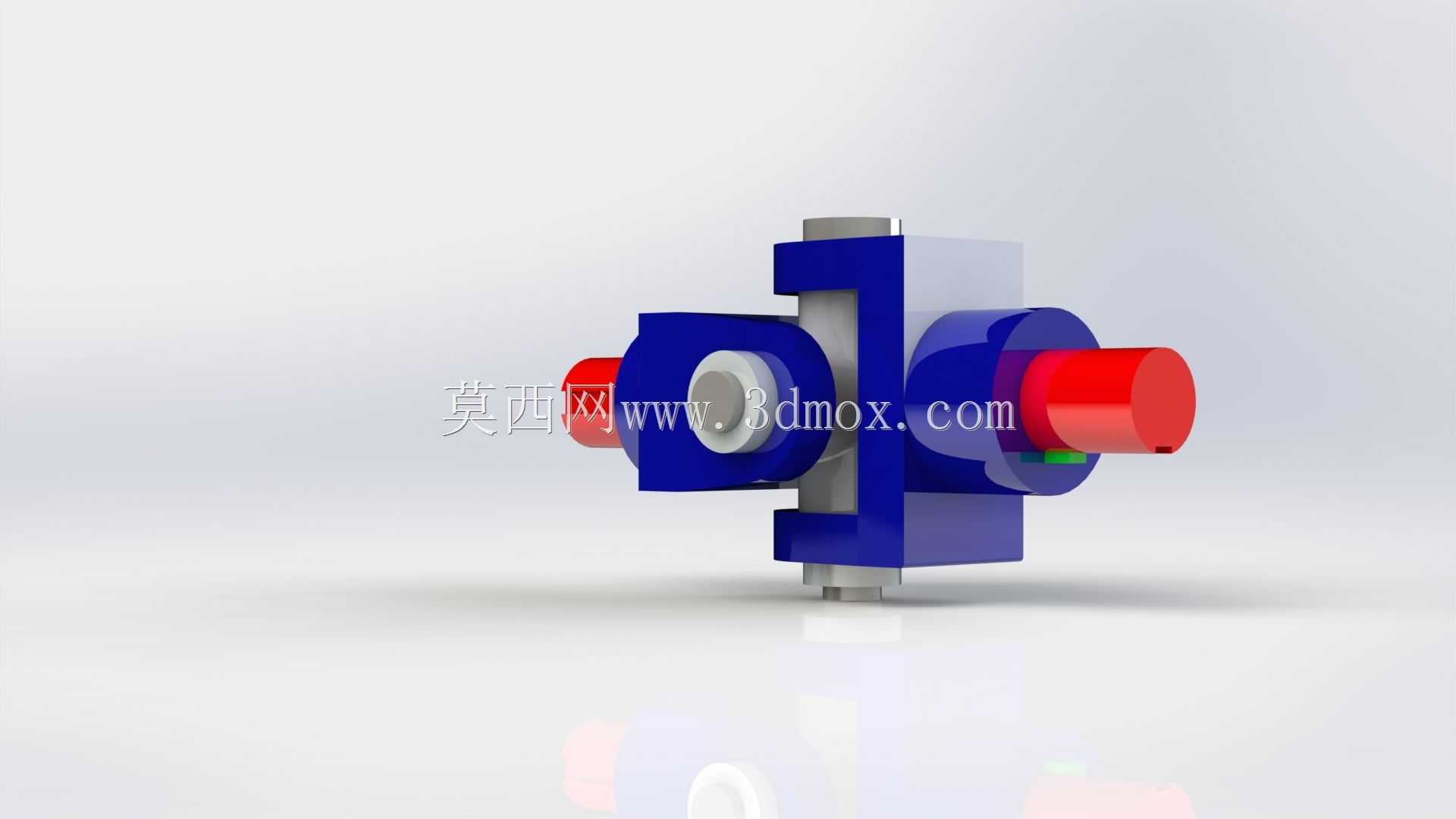

  在各类存在轴系不对中工况的传动场景里,这类十字轴式万向传动构件是解决轴线夹角偏移问题的核心部件,常见于汽车转向系统、工业输送机传动端、机床进给机构、农用机械动力输出端等场景,当主动轴与从动轴无法保证严格同轴、或是工作过程中两轴轴线会出现动态角度偏移时,它可以在允许的夹角范围内持续稳定传递旋转扭矩,不会因为轴系的角度偏差造成卡滞、附加载荷激增或是传动中断的问题。从结构设计逻辑来看,该构件采用十字轴作为核心铰接件,两端的叉形接头分别与输入、输出轴端配合连接,十字轴的四个轴颈与叉形接头的轴孔之间预留了合理的配合间隙,既可以保证周向旋转的扭矩传递效率,又能实现两个方向的角度摆动自由度,补偿两轴之间的角向位移,

  部分重载场景下的同类型构件还会在轴颈位置加装滚针轴承,降低摆动过程中的摩擦阻力,减少长期运转的磨损量。设计过程中需要重点关注几个核心边界:首先是叉形接头的开口尺寸与十字轴轴颈的配合公差,过松会造成传动回程间隙过大,传动精度不足,过紧则会导致摆动卡滞,无法实现角度补偿功能;其次是整体的安装轴向尺寸,需要匹配对应轴系的安装空间,两端轴头的连接形式要适配所对接的轴端结构,常见的有键槽连接、法兰连接、顶丝固定等形式,不同连接形式对应的额定传递扭矩有明确区分。实际选型应用时,需要先核算传动系统的峰值扭矩、最高工作转速、最大工作夹角三个核心参数,确保构件的承载能力覆盖工况极值,同时要注意单节万向联轴器存在瞬时传动比波动的特性,

  当对传动匀速性有较高要求时,通常会采用双节串联的布置形式,通过中间轴的角度补偿抵消单节的转速波动,保证输出端的传动平稳性。这类构件的外形没有多余的冗余结构,所有结构特征都服务于扭矩传递与角度补偿的核心功能,叉形臂的厚度、十字轴的轴颈直径都是根据额定扭矩通过强度校核确定的,避免材料浪费的同时保证足够的安全系数,安装时需要保证两端叉头的对称度,减少动平衡偏差带来的运转振动。
