手动螺旋起重顶升作业工具结构

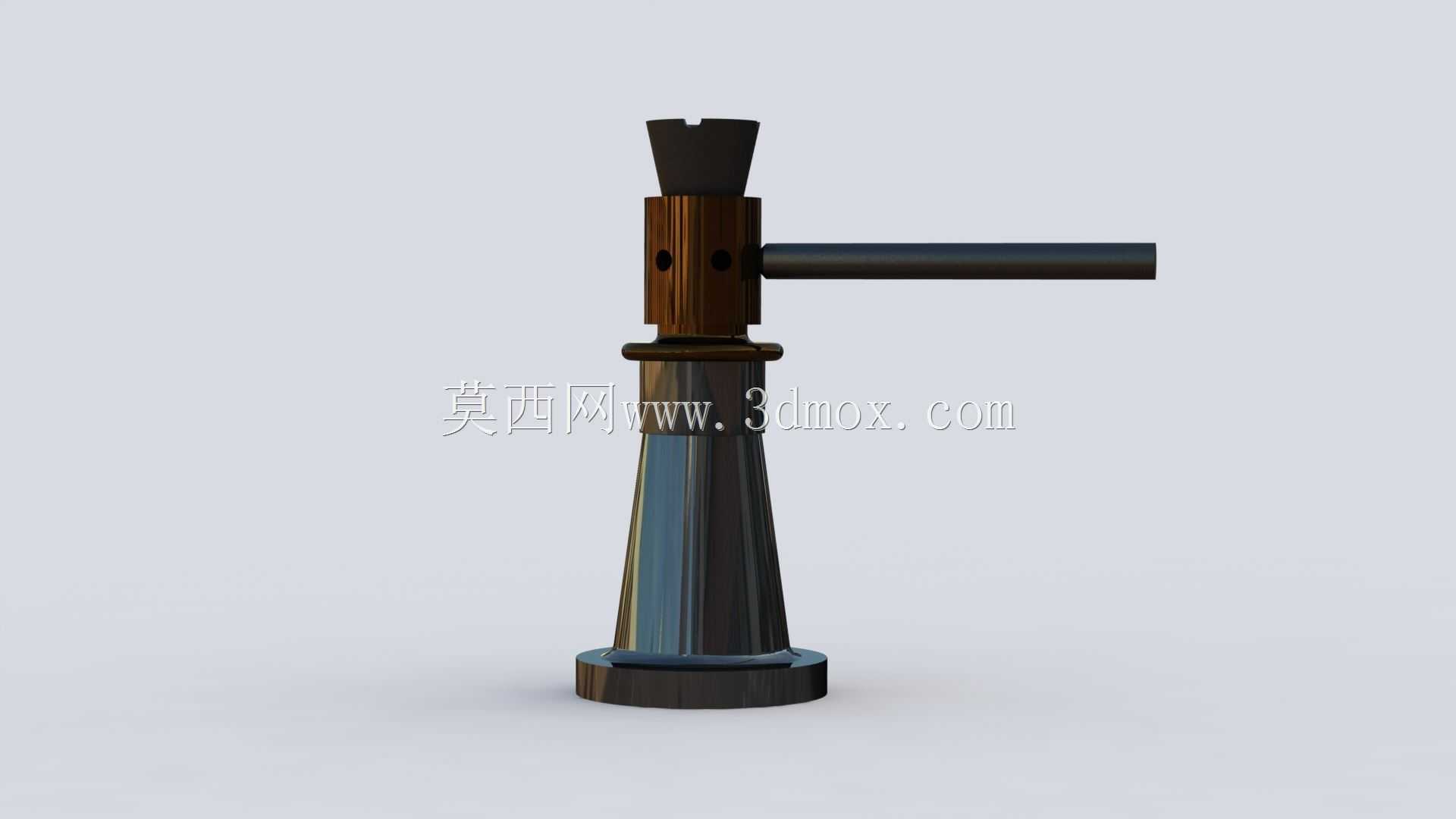

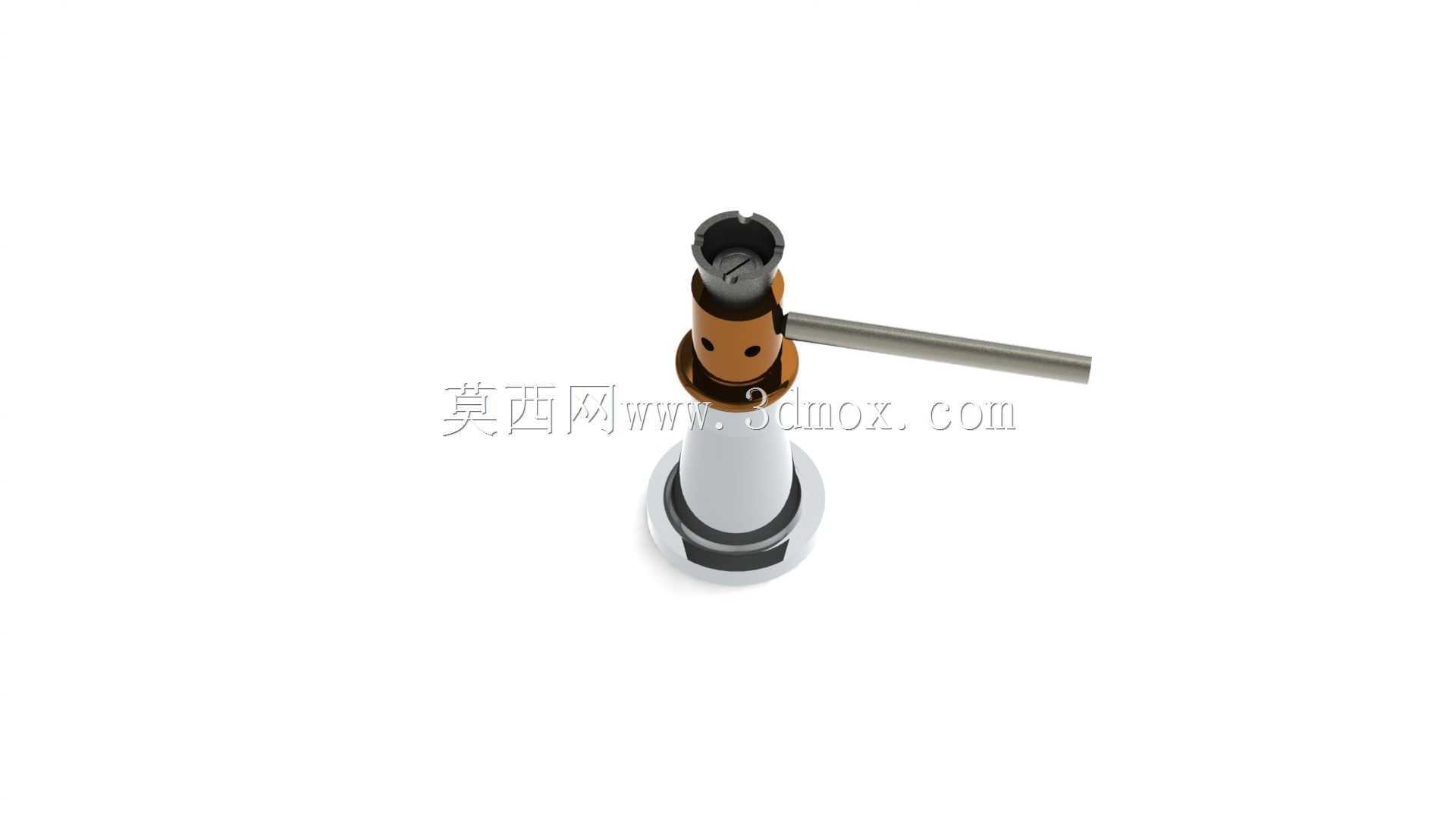

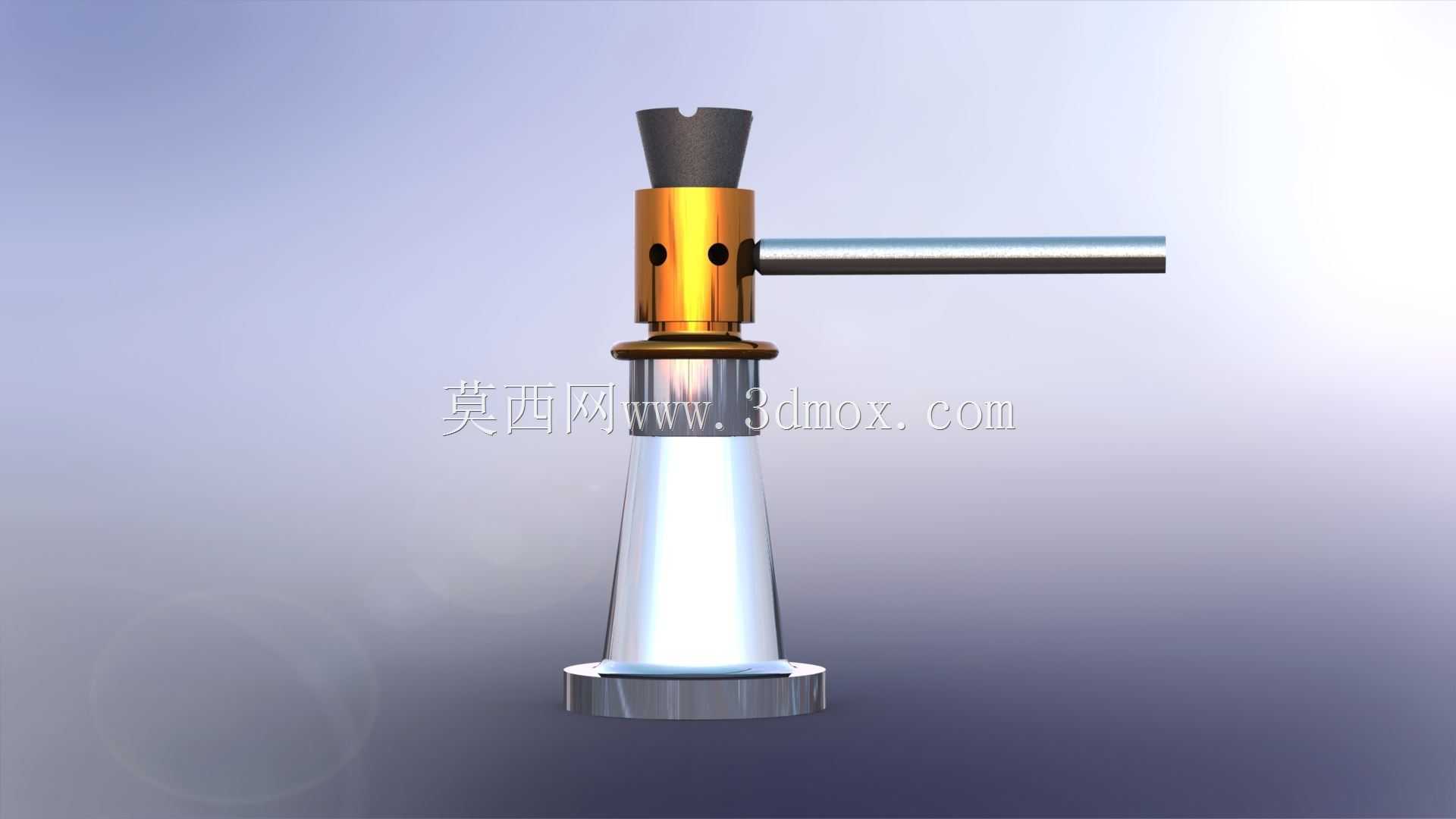

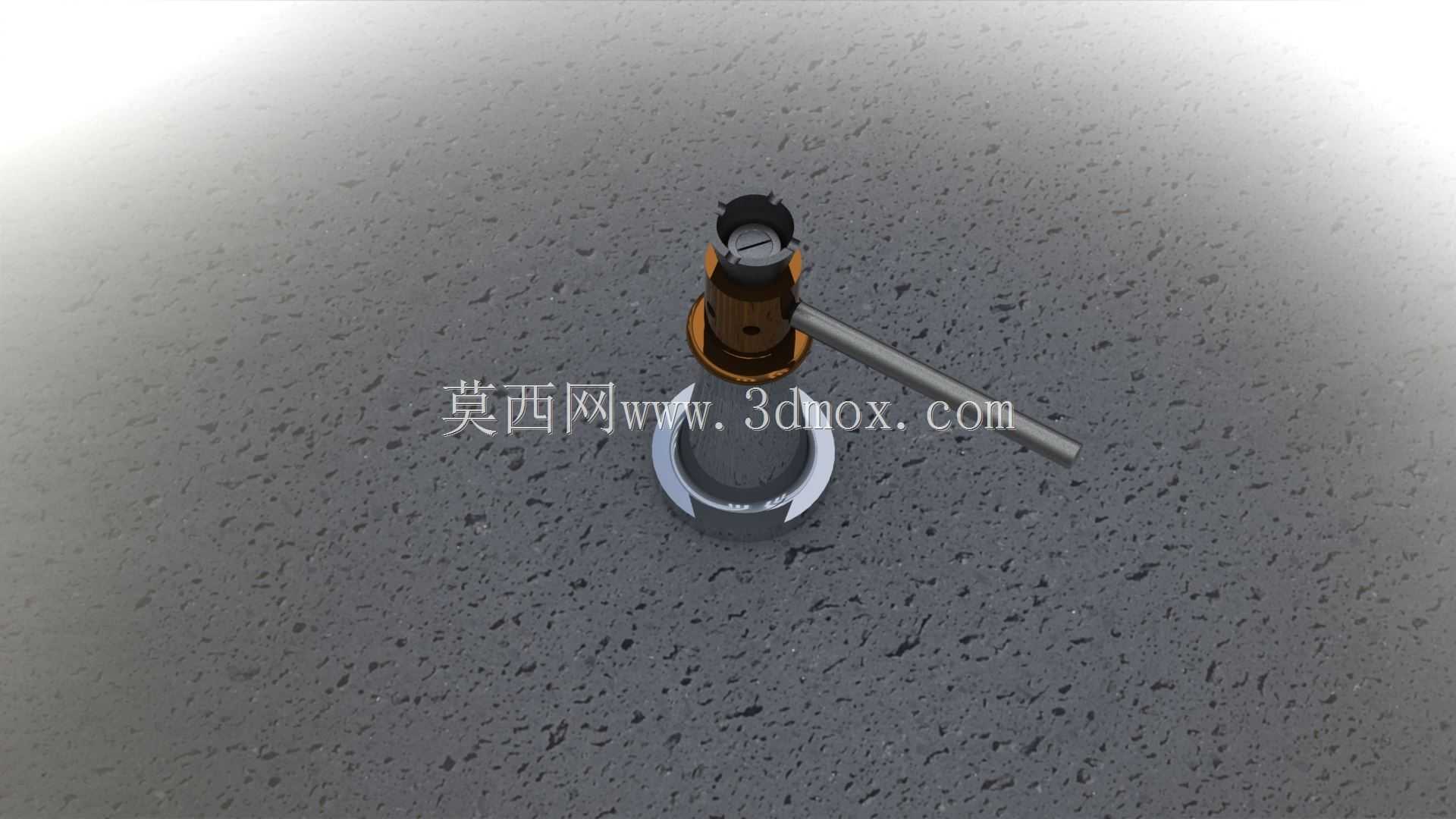

　　在设备检修、小型构件安装、重物位移调整这类现场作业场景里，手动螺旋顶升工具是无需外接动力源就能完成小行程重物抬升的核心工装，尤其在无供电、空间受限的工位上，这类纯机械结构的顶升部件可靠性远高于依赖密封件、液压介质的同类工具，不会出现介质泄漏、密封失效导致的承重骤降风险，能在长时间保压工况下维持稳定的支撑状态。这套螺旋顶升结构采用梯形螺纹副作为核心传动单元，螺杆与螺母的配合面经过耐磨处理，转动侧置的操作杆时，螺杆沿轴向做直线进给，顶部的承托台直接与被顶升重物的底面接触，承托台顶面做了防滑槽结构，避免重物抬升过程中出现横向滑移，底座采用大直径圆盘结构，与支撑面的接触面积足够大，能将顶升时的集中载荷均匀分散到接触面，避免局部压强过大压损地面或者支撑基面。

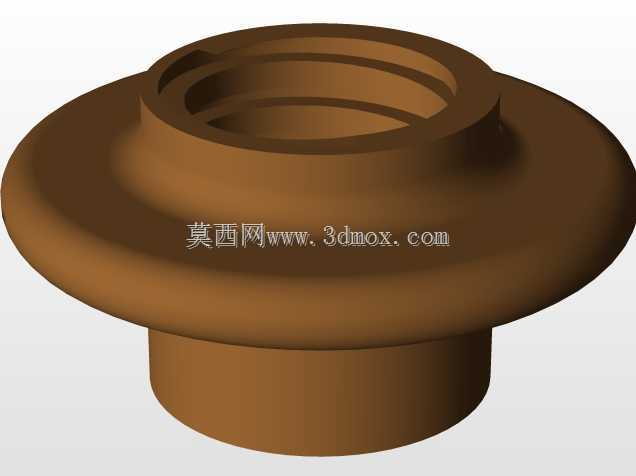

　　从结构设计逻辑来看，整套部件没有冗余的复杂构件，螺母座与锥形支撑筒体采用过盈配合加横向销钉固定，能承受顶升过程中螺纹副传递的周向扭矩与轴向载荷，侧置的操作杆插孔在螺母座侧壁对称布置，操作杆可以根据作业空间的大小选择插入深度，空间狭窄时可以缩短操作杆力臂，空间充足时可以接长杆降低操作力度，适配不同现场的操作条件。顶部承托台与螺杆顶端采用铰接连接，允许承托台在小角度范围内自适应倾斜，当被顶升重物的底面存在微小角度偏差时，承托面能完全贴合重物底面，避免点接触导致的局部应力集中，既保护被顶升构件的接触面，也能防止顶升过程中受力偏载引发的侧翻风险。

　　从安装边界与尺寸适配角度来说，这套结构的收拢高度适配常规设备底部的预留间隙，不需要额外垫高就能直接塞入重物下方，最大顶升行程覆盖日常检修作业中常见的抬升高度需求，底座的直径尺寸经过载荷校核，在额定承重范围内不会出现底座变形、支撑失稳的问题，操作杆的转动半径避开了常规作业时操作人员的站位空间，转动操作时不会与周边构件、地面发生干涉。在实际使用场景中，这类螺旋顶升结构常被用于机加工车间的工件装夹微调、设备安装时的水平度校准、仓储场景下的重型货箱抬升移位、汽修场景下的小型车辆局部抬升支撑，相比液压类顶升工具，它的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂就能保证传动顺畅，不存在冬季低温环境下液压油黏度上升导致操作费力的问题，也不会因为长期存放出现密封件老化失效的故障，存放时只需要将螺杆收拢到最低位置，占用的仓储空间极小，能随维修工具箱一起转运到各类临时作业现场。

　　结构的受力路径设计非常清晰，重物的载荷通过顶部承托台传递到中心螺杆，再通过螺纹副将载荷分散到螺母座，顺着锥形支撑筒体传递到底座圆盘，最终均匀分布到支撑基面，整个传力路径上没有应力突变的薄弱截面，锥形筒体的结构从螺母座位置到底座位置直径逐渐增大，既提升了筒体的抗弯曲能力，也降低了整体结构的自重，方便单人搬运转移。操作杆的插孔位置设置在螺母座的中上部，操作人员转动操作杆时的施力高度符合人体工程学，不需要过度弯腰或者抬手就能完成转动操作，长时间作业时的操作疲劳度更低，横向销钉的固定方式也方便后期拆解维护，当螺纹副出现磨损超过公差范围时，只需要敲出固定销钉就能更换螺母或者螺杆部件，不需要整体报废整个工具，大幅降低了全生命周期的使用成本。在保压支撑场景下，梯形螺纹的自锁特性可以保证在撤去操作杆的外力后，螺杆不会因为重物的载荷出现反向回转，不需要额外加装锁止机构就能维持顶升高度，在需要长时间支撑重物的作业中，这种自锁特性能提供足够的安全冗余，即使出现意外触碰操作杆的情况，也不会出现顶升高度骤降的安全隐患。
