星型布局径向发动机活塞连杆组结构

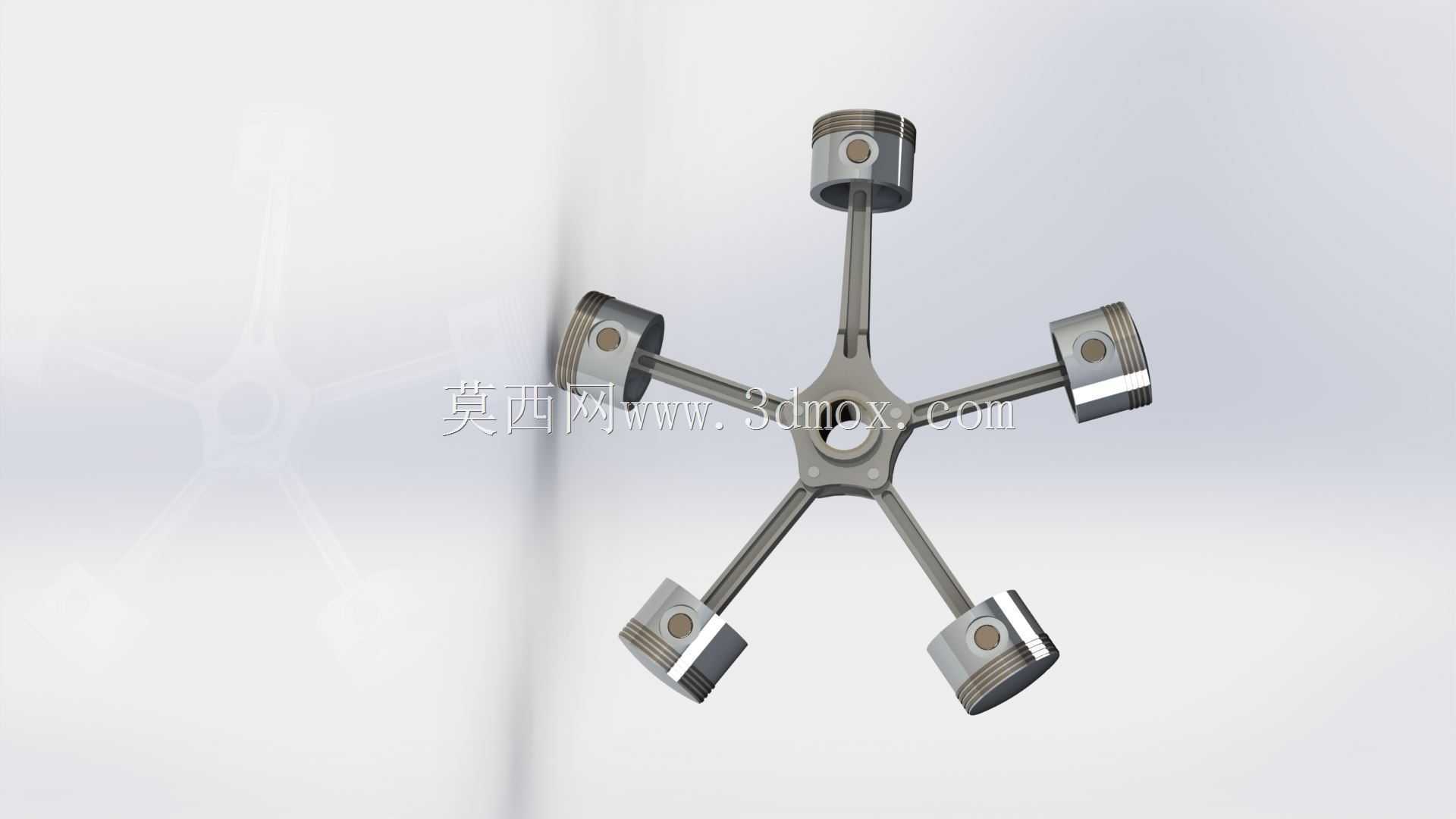

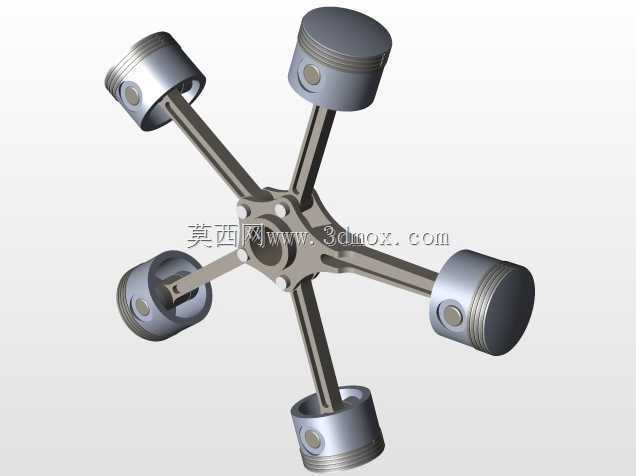

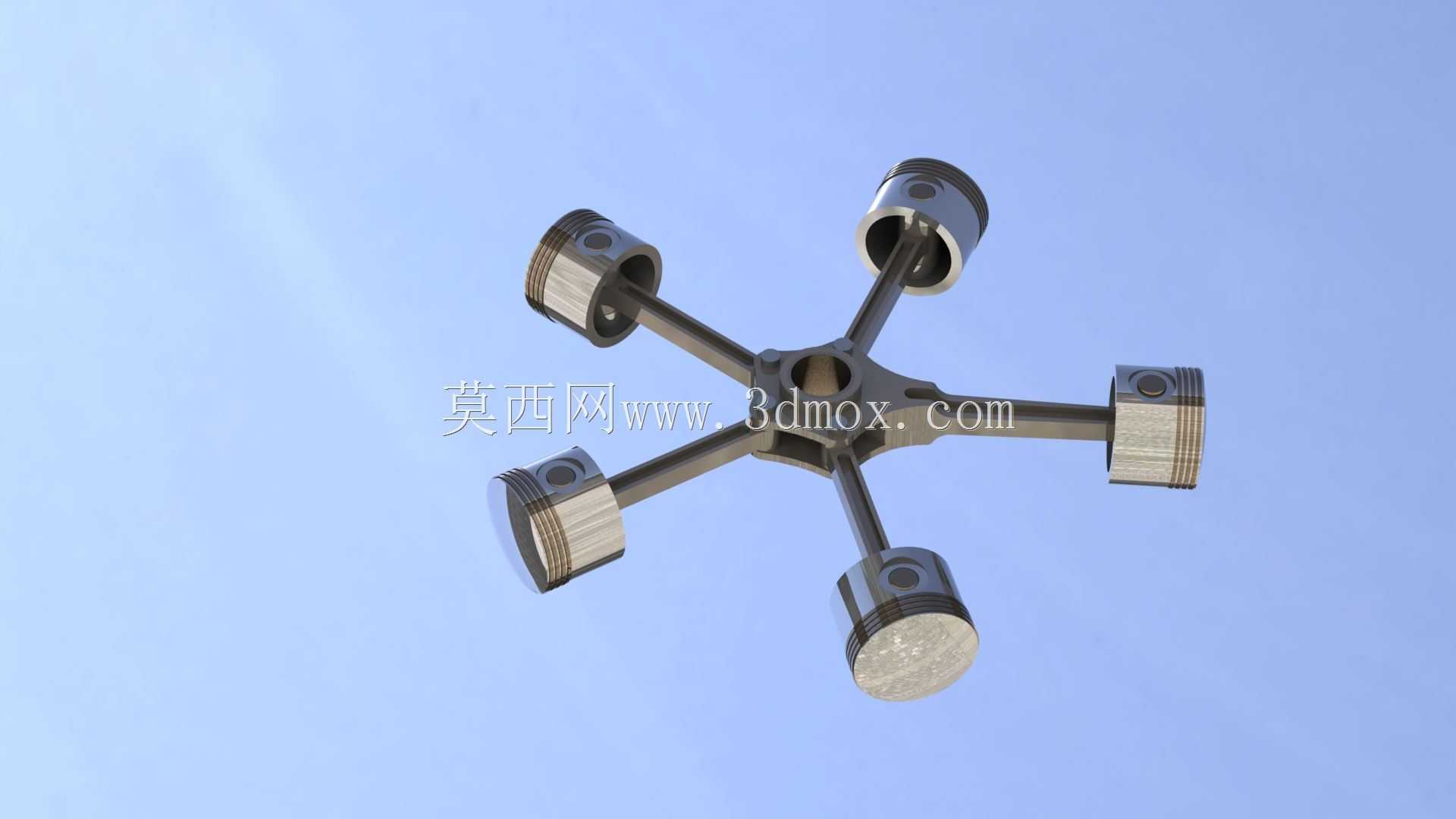

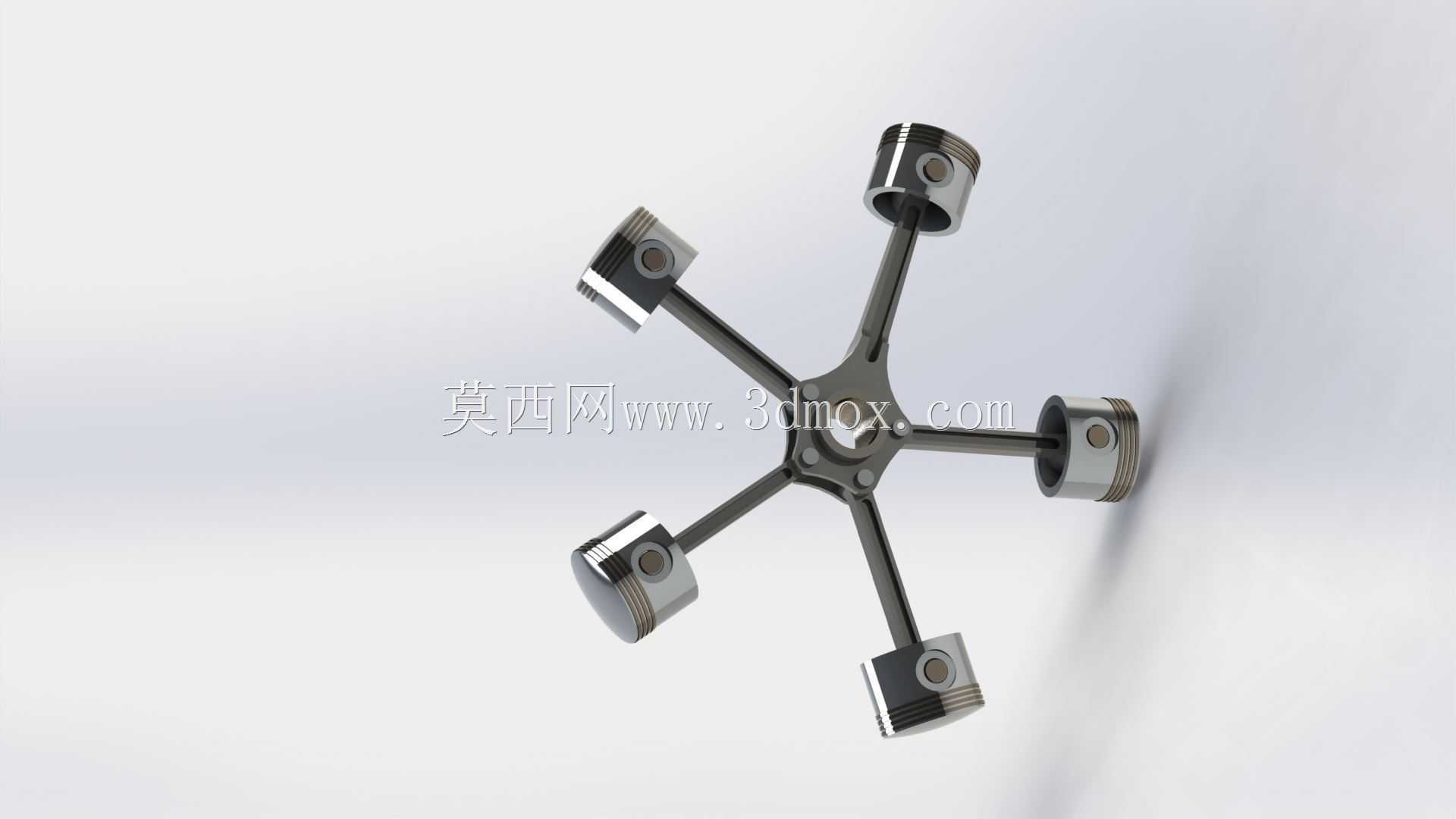

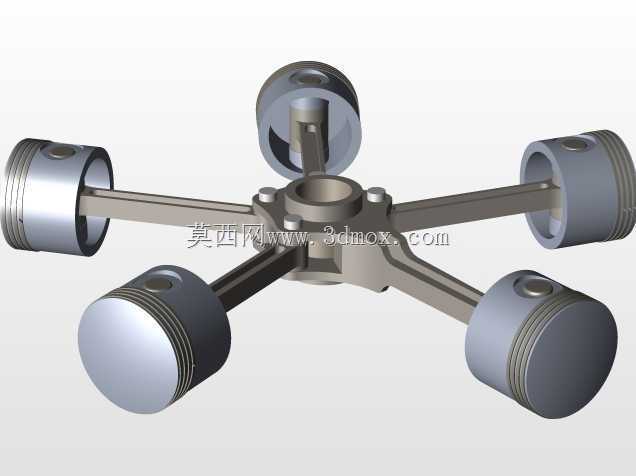

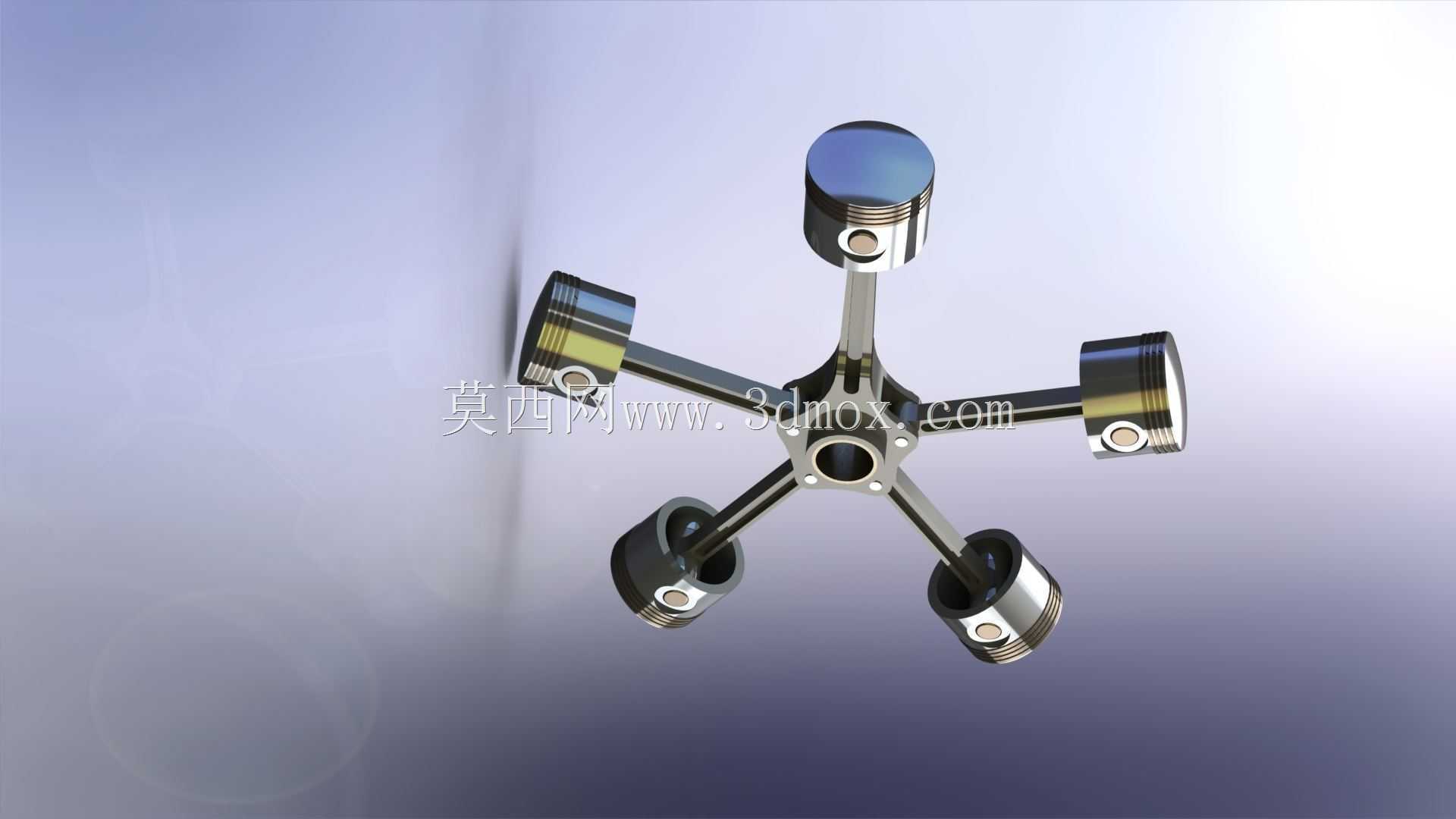

　　这套径向排布的活塞连杆组件，最早在航空活塞发动机、大排量摩托动力单元、小型固定式动力机组上有成熟应用，核心是通过多缸围绕中心曲轴的圆周排布，在更小的整机轴向尺寸下实现更大的排量输出，相比直列、V型布局，径向结构的曲轴长度更短，整机转动惯量分布更均匀，运转时的动平衡调校难度更低，尤其适合对径向空间利用率要求高、轴向安装尺寸受限的动力场景。从结构设计逻辑来看，五个活塞单元沿中心曲柄销呈等角度72度圆周分布，每个活塞通过分体式连杆与中心曲柄铰接，其中主连杆直接固定在曲柄销上，其余副连杆通过铰接耳座与主连杆的凸台连接，这种结构避免了多连杆同装一个曲柄销带来的干涉问题，同时保证每个活塞的往复行程完全一致，做功时序可以均匀错开，

　　降低曲轴输出的扭矩波动。活塞部分采用了典型的内燃机活塞结构，头部预留了气环、油环的安装槽位，销座位置做了加厚加强处理，活塞销采用全浮式设计的安装边界，工作时可以在销座和连杆小头衬套间自由转动，磨损分布更均匀。连杆杆身采用了工字形截面设计，在保证往复运动强度、刚度的前提下尽可能降低自身重量，减少往复惯性力带来的振动，连杆大头的剖分面采用平切口结构，适配径向布局下的装配空间，安装时不需要额外倾斜连杆即可完成与曲柄的对接。中心曲柄部分做了中空减重设计，同时预留了润滑油道的开孔位置，工作时压力润滑油可以通过曲轴内部油道输送到连杆大头轴承，再通过杆身油道到达连杆小头、活塞销位置，实现全摩擦副的压力润滑。从安装边界来看，

　　整套组件的外接尺寸围绕中心曲轴呈正五边形分布，装配时需要匹配对应缸数的星形气缸体，气缸中心距与组件的活塞分布半径完全适配，活塞与气缸壁的配合间隙按照内燃机常规热膨胀间隙预留，连杆运动轨迹需要提前做干涉校核，确保运转过程中连杆与曲轴箱内壁、相邻连杆之间不会发生碰擦。这类结构在做三维建模时，需要重点关注各连杆铰接点的运动轨迹仿真，验证活塞上止点、下止点的位置精度，以及各运动部件在全行程内的间隙是否满足设计要求，尤其是副连杆与主连杆的铰接角度，会直接影响对应气缸的压缩比参数，建模时需要严格按照曲柄半径、连杆长度的参数做尺寸链校核，避免出现行程偏差导致的压缩比不达标问题。
