发动机配套曲轴壳体结构三维设计

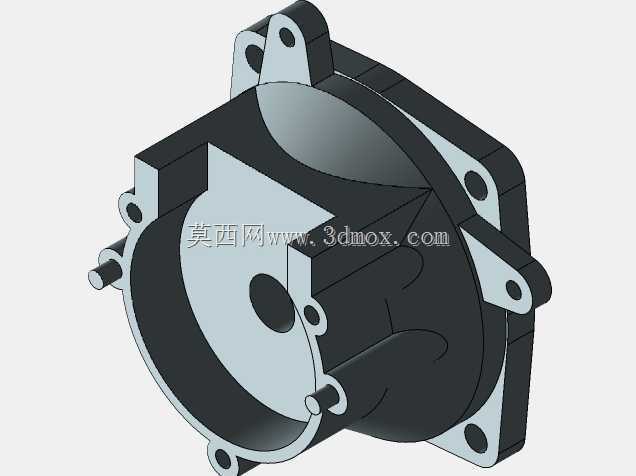

　　该结构件作为动力输出端的核心配套壳体，主要适配小排量内燃发动机的曲轴装配场景，在通用动力机械、小型发电机组、园林作业动力设备中均有广泛应用，承担曲轴回转支撑、腔体密封、周边附件定位的多重作用。从实际装配逻辑来看，该壳体的法兰安装面预留了多组均匀分布的定位孔，可直接与发动机缸体端面完成贴合定位，孔位公差按照IT7级精度设计，能够保证装配后曲轴回转中心与缸体主轴孔的同轴度要求，避免运转过程中出现偏磨、异响等问题。壳体侧面伸出的多组轴套定位柱，分别对应曲轴输出端、正时驱动端、传感器安装位的布局，柱体端面与壳体主体采用一体化铸造成型后做铣面处理，保证各安装面的平面度误差不超过0.02mm，满足密封件的压装要求。

　　设计过程中优先考虑了腔体内部的回转避让空间，壳体内腔轮廓完全按照曲轴曲柄的最大回转半径做偏移处理，预留了足够的运转间隙，同时在腔体侧壁设置了加强筋结构，既能够降低壳体整体重量，又可以提升高速回转工况下的结构刚性，避免共振产生的形变影响传动精度。从安装边界来看，该壳体整体外轮廓为近似方形带切边结构，对角安装孔的中心距适配常规168F系列动力的安装尺寸，输出端轴孔的直径公差满足标准油封的压装要求，不需要额外做二次加工即可完成密封组件的装配。壳体外侧的挂耳结构集成了安装固定与附件挂载的功能，挂耳上的通孔可直接穿过固定螺栓完成整机的机架固定，不需要额外设计转接支架，减少了装配环节的零件数量。在结构细节处理上，

　　壳体的所有转角位置均做了R2-R5的圆角过渡，既符合铸造工艺的脱模要求，减少铸造应力集中的问题，也能够避免装配过程中锐边划伤操作人员。内腔的油道预留位置与缸体油道完全对齐，能够保证曲轴运转过程中润滑油的顺利输送，各个轴承安装位的台阶高度经过反复校核，保证轴承压装后端面与台阶面完全贴合，不会出现轴向窜动的问题。
