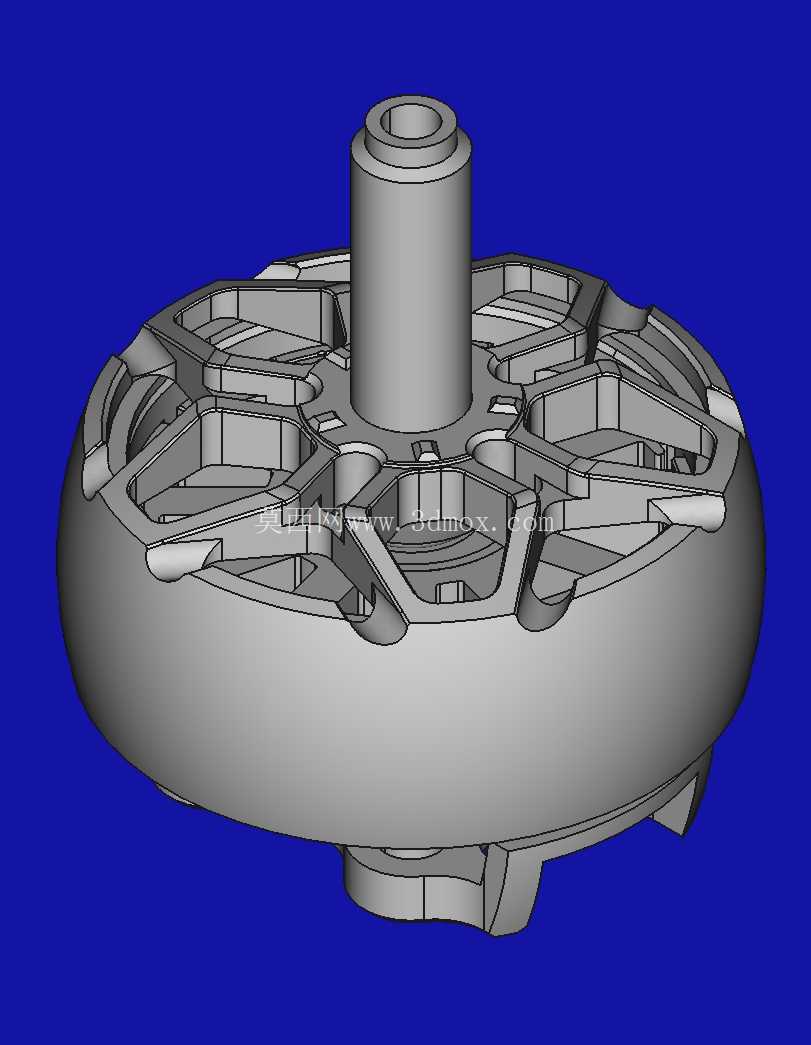

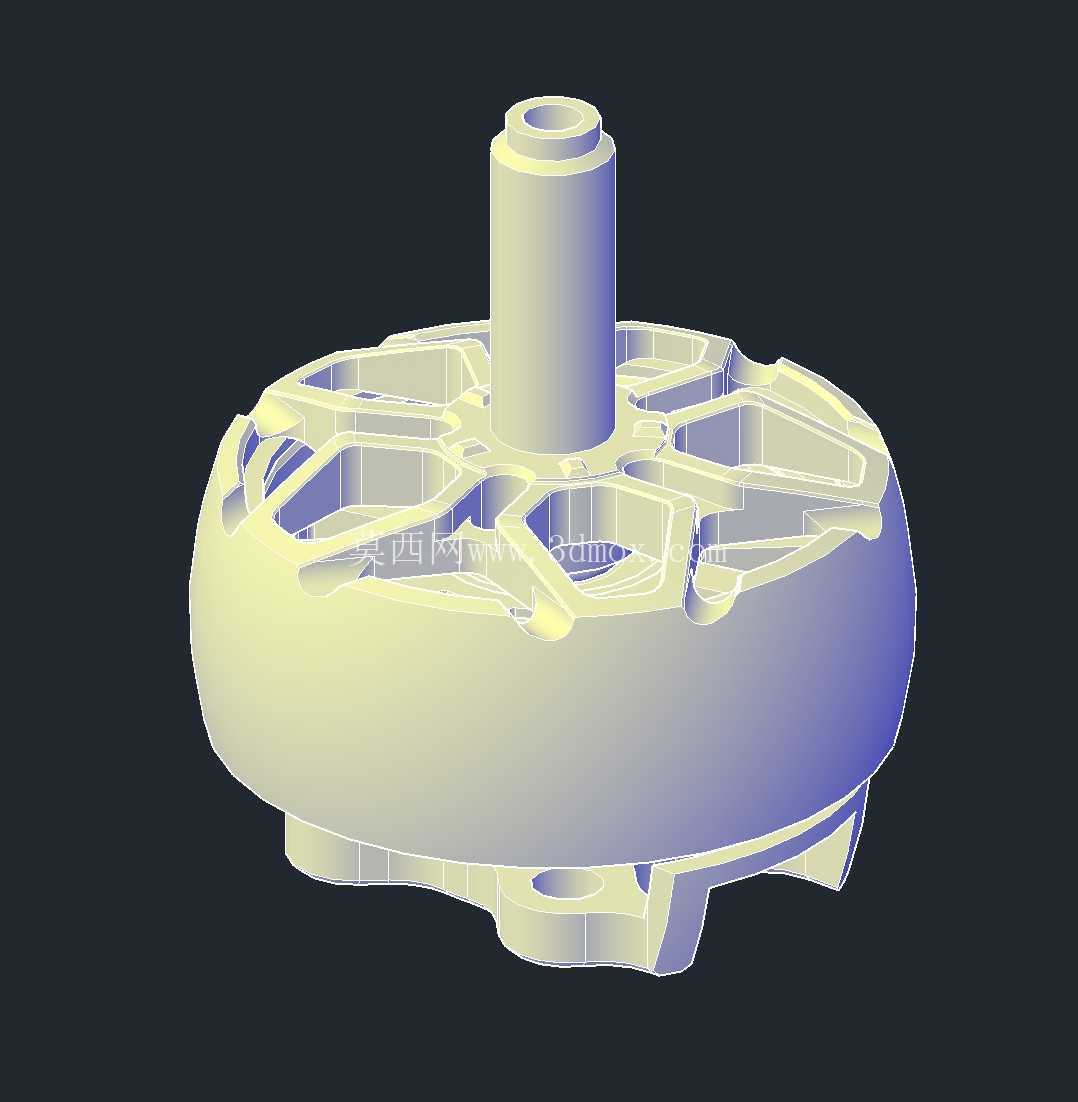

这套三维结构围绕FPV穿越机常用的2207规格无刷动力电机展开,建模对象集中在电机外转转子壳体、中心轴座以及上部镂空端盖区域,适合在飞行动力总成设计、机架动力匹配和电机改装方案中作为结构参考。外转子无刷电机是小型多旋翼飞行器的核心执行部件,转子外壳既要承载永磁体、承担旋转惯量,又要在高速运转下维持同轴度,并把桨叶拉力通过安装面传递到电机底座和机臂。
从实际装机场景看,2207电机广泛用于五寸花飞、竞速穿越机,也会出现在小型载重四旋翼、影视动力备份机和实验型多旋翼平台上。电机上端通过M5桨轴压紧螺旋桨,下端依靠四个固定孔位锁在机臂电机座上。转子外壳在旋转时直接面对桨叶下方的强气流,端盖若采用大面积封闭结构,会增加风阻并影响磁钢散热;因此模型中上部采用放射状镂空筋位,使气流能够穿过转子内部,带走绕组、磁钢和轴承区域积累的热量。

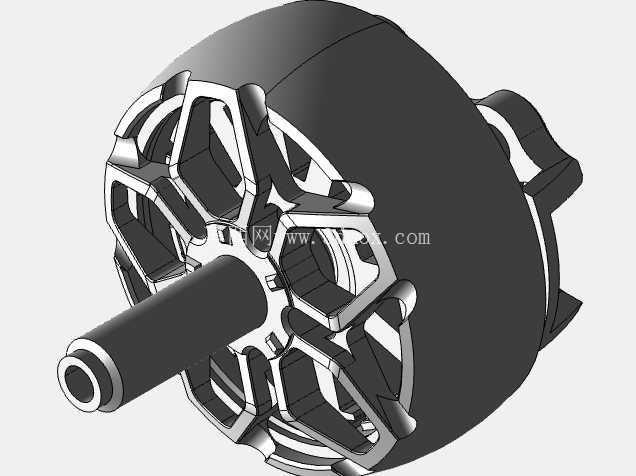

结构上,中心凸起轴套与转子壳体保持同轴关系,轴套内部对应电机轴的装配位置,外圆区域为桨叶压紧螺母和桨垫留出操作空间。端盖镂空不是单纯减重,筋条沿径向和周向交错布置,在桨叶突然加载、急刹反转或坠机撞击时,能够把局部受力分散到外圈侧壁。外圈壳体采用近似圆筒形轮廓,内壁用于贴装弧形磁钢,外壁则承担旋转时的气动外形作用。底部可见若干卡扣与台阶结构,对应转子壳体与下端盖、动平衡区域或磁钢限位结构的装配关系。
设计这类零件时,首先要控制的是轴孔中心线与外壳内圆的同轴度。若转子壳体内圆与电机轴不同轴,高速旋转会产生明显振动,表现为飞控陀螺仪噪声增大、画面果冻纹加重,严重时还会加速轴承磨损。模型中中央轴套加高,能够提高轴与转子之间的支承长度,有利于减小倾斜间隙;但轴套高度也不能无限增加,否则会侵占桨垫和螺母空间,并抬高整机重心。
镂空筋位的宽度和数量需要在强度、风阻、动平衡之间取舍。筋条过细,坠机时桨叶侧向冲击容易使端盖撕裂;筋条过密,则减重和散热效果下降,旋转风噪也会增加。放射状布局还有利于加工后的动平衡修正,设计阶段可让外圈保留较完整的环形壁厚,在局部去重或补重时不破坏磁钢安装面。外壳下部的凸台和缺口需要与电机底座、卡簧或下端盖保持明确边界,避免装配后与定子绕组、螺丝头发生干涉。
安装边界方面,2207规格通常指定子直径约22毫米、定子高度约7毫米,转子外形会比定子更大。整机布局时,电机外径决定相邻电机之间的最小安全间距,也影响机臂宽度和桨叶旋转包络。若电机在机臂上的安装位置偏内,桨叶可能在大形变时机臂擦桨;若偏外,则机臂力矩增加,机架刚性要求更高。电机轴顶端到转子底部的高度关系到桨叶平面高度,进而影响飞控重心与机架重心的相对位置。

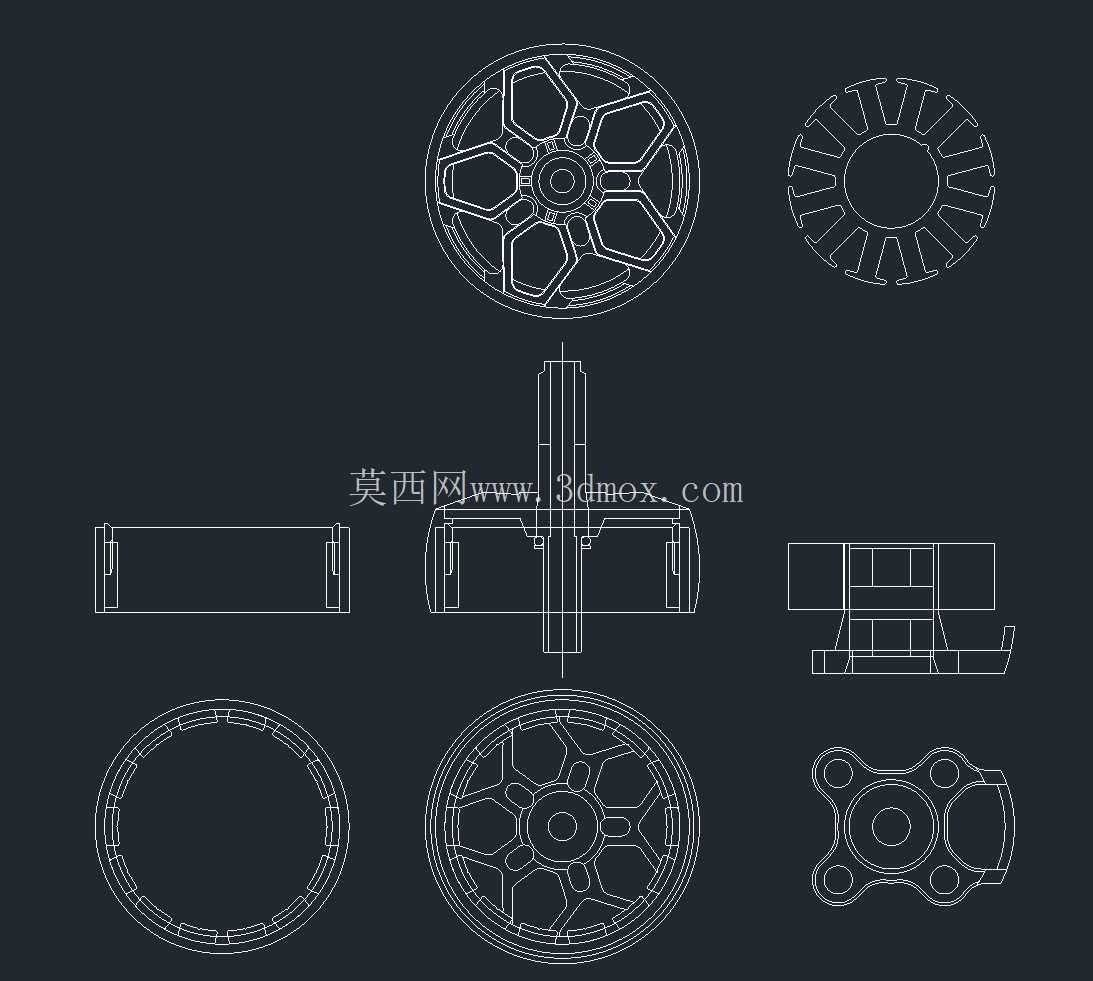

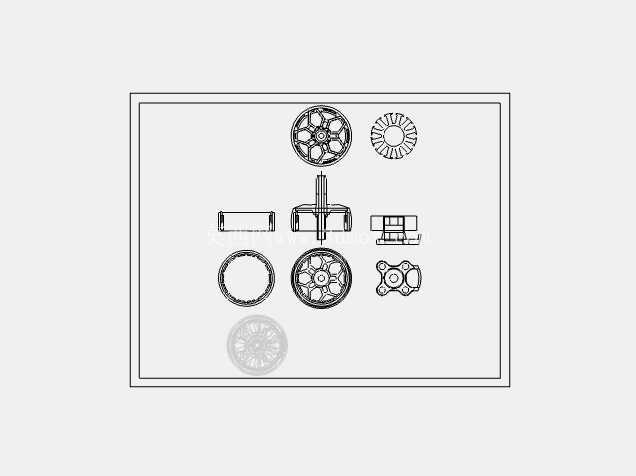

在三维建模过程中,圆筒外壁、中心轴套、镂空筋和底部凸台应分特征建立,先保证回转体基准,再绘制放射筋和切除区域。这样后续调整孔位、筋宽或壳体高度时,不需要重建整体曲面。对于需要复刻或加工的人来说,还应特别注意壁厚过渡:磁钢粘贴面宜保持连续圆整,镂空与外圈交接处应保留圆角,避免应力集中在尖角位置。高速旋转件对材料也有要求,常见方案采用铝合金加工外壳以兼顾轻量化、导热和强度,若用于仿真验证,则可把该模型作为转动惯量估算、干涉检查和桨叶装配校核的基础。
整体来看,该结构不是静态装饰件,而是高速动力部件的外形与装配表达。它体现了穿越机电机在散热、减重、抗冲击和气动阻力之间的平衡思路:外圈保证磁钢安装与转动惯量,中心轴套保证同轴与桨叶压紧,镂空端盖负责通风和减重,底部台阶则限定转子与定子、机臂之间的装配边界。结构设计人员在使用时,应结合实际定子尺寸、轴承位置、磁钢厚度和螺丝孔距复核关键尺寸,尤其是轴套高度、转子内壁直径、底部避让空间以及桨叶安装面到机臂表面的距离,才能把外观模型转化为可装机、可加工、可验证的动力组件。
