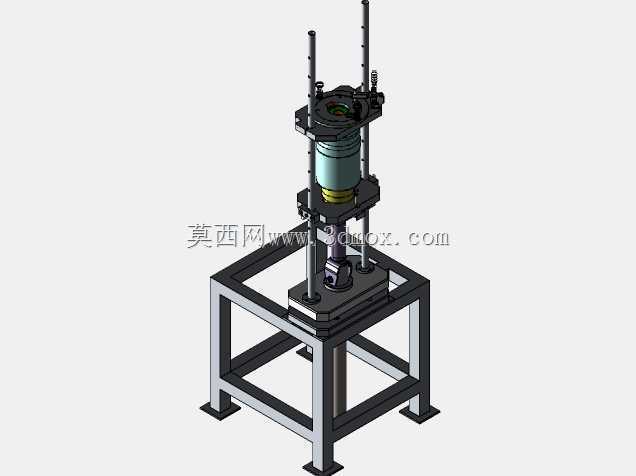

弹簧盘下压式避震系统装配设备结构

　　在汽车零部件、通用机械避震组件的批量装配环节，弹簧盘与避震芯体的同轴压装一直是影响成品一致性的关键工序，这套下压式装配结构正是针对该工序痛点开发的专用作业载体。从实际产线适配场景来看，该设备可直接嵌入避震组件分装线体，也可作为独立工位完成单工序作业，适配多数乘用车辆、小型通用机械的筒式避震弹簧盘预装工序，解决传统手工敲击装配带来的弹簧盘偏斜、橡胶缓冲垫压损、装配轴向力不均的问题。设备整体采用方管焊接机架作为承载基体，底部四个带定位孔的安装脚可直接通过膨胀螺栓固定在硬化车间地面，机架整体高度控制在1.8米左右，横向安装边界为0.8米见方，不需要额外开挖地基，现有装配车间预留普通工位空间即可完成布置，不会占用过多线体旁的作业通道。

　　上部压装执行单元采用双导柱垂直导向结构，导柱表面做硬铬镀层处理，降低长期往复运动的磨损量，压头部位预留了不同规格弹簧盘的定位接口，更换对应仿形压头即可适配不同直径的避震筒型号，不需要整体拆解设备调整结构。设计阶段特意将下压驱动单元布置在机架顶部平台，作业工位设置在机架中部的操作高度，操作人员站立作业时手部自然抬起即可完成待装工件的上下料，不需要过度抬臂或者弯腰，符合装配工位的人机工程要求。压装过程中，待装避震筒放置在下部的定位胎具上，胎具设置了与避震筒下端安装孔匹配的定位销，避免压装过程中筒身发生转动偏移，双导柱带动压头垂直下行，将弹簧盘平稳压入避震筒的指定卡装位置，下压行程设置了硬限位块，可根据不同型号产品的压装深度调整限位位置，

　　避免过压损坏筒身表面的涂装层或者内部密封结构。机架中部预留了传感器安装位，后期可加装压力传感器与位移传感器，实现压装力与压入深度的实时数据采集，对接产线的质量追溯系统，满足更高标准的装配质量管控要求。设备的电控与气动元件安装位集中布置在机架侧方的安装板上，布线走机架方管的内部空腔，避免作业过程中管线剐蹭待装工件，也减少车间粉尘、切削液对管线的老化影响。从结构刚性来看，机架方管的壁厚选型经过压装工况的受力校核，满负载压装时机架的形变量控制在0.1毫米以内，不会因为机架变形导致压头倾斜，保证弹簧盘压装后的同轴度满足装配公差要求。下部定位胎具采用快换式设计，单颗锁紧螺栓即可完成胎具的更换，切换产品型号的时间可控制在十分钟以内，适配多品种小批量的避震组件生产需求。
