长幅面料连续送料裁切设备结构设计

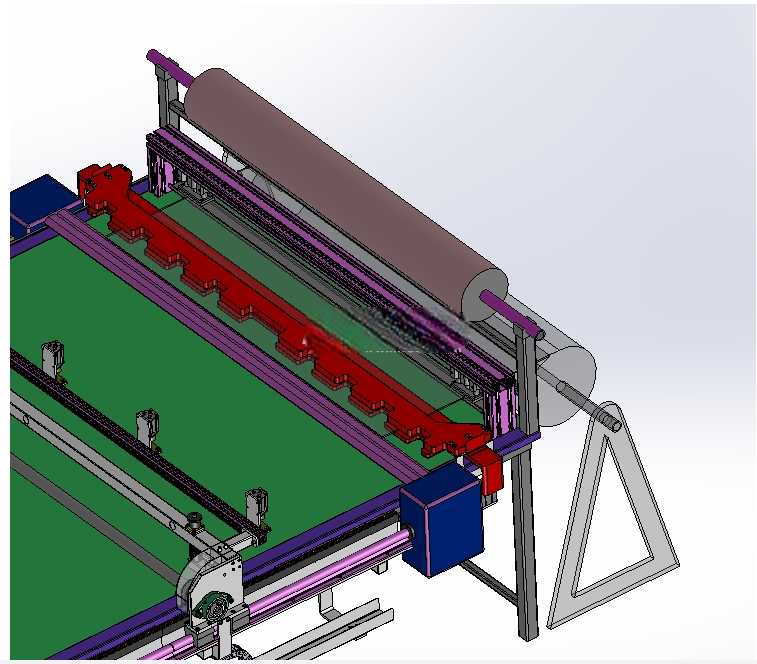

　　这款长幅面料裁切设备主要面向家纺、服装、皮革制品等轻加工行业的卷材下料工序，适配成卷纺织布料、人造革、薄型无纺布等柔性卷材的定长裁切作业，可替代传统人工拉料、美工刀裁切的低效作业模式，解决人工下料尺寸偏差大、切口不齐、长幅面料铺料褶皱的常见生产痛点。设备整体采用长平台卧式布局，核心作业面为铺料工作台，台面做哑光耐磨处理，避免柔性面料在铺放过程中产生滑移，工作台两侧布置线性导轨作为裁切刀架的行走导向，导轨安装面做铣平加工保证平行度，避免刀架行走卡滞或裁切轨迹偏移。设备进料端配置卷材放料架，带阻尼张力调节结构，可适配不同幅宽、不同卷径的成卷面料，放料过程中通过阻尼辊控制面料张力，避免送料过程中面料拉伸变形或松垮堆叠。

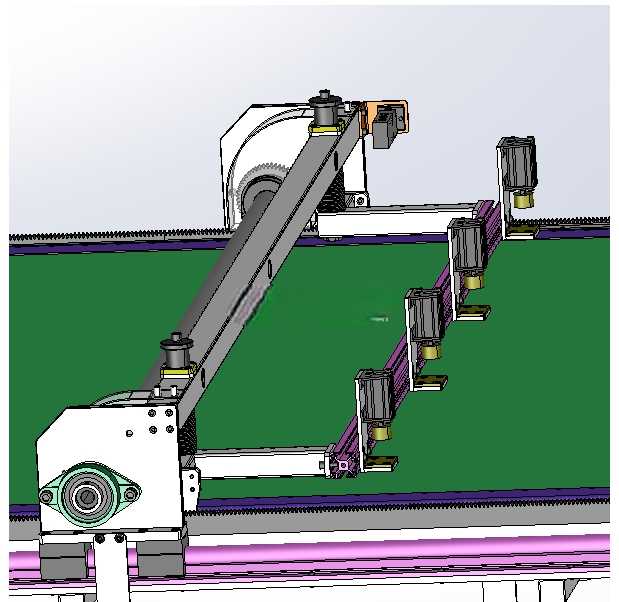

　　裁切执行端采用横移式刀架结构，刀架沿横梁做横向直线运动，可根据设定的裁切长度完成整幅面料的切断作业，刀架配备压料条结构，裁切前先将待切位置的面料压紧固定，避免裁切过程中面料移位导致切口斜歪。设备的机架采用方管焊接框架结构，底部配置可调脚杯，可根据车间地面平整度调整设备水平度，安装时需预留进料端卷材上料空间、出料端取料操作空间，两侧预留检修通道方便日常维护导轨、传动部件。设计过程中重点考量了柔性面料的送料精度控制，送料辊采用包胶处理增大与面料的摩擦力，配合伺服驱动实现定长送料，送料误差控制在毫米级，满足多数面料加工的下料精度要求；裁切刀架的传动采用同步带结构，运行噪音低、传动平稳，避免高速运行时的振动影响切口质量。

　　设备的电气控制元件集中布置在机架侧端的电控安装位，布线沿机架型材内腔走线，既保护线路不受生产现场粉尘、纤维堆积影响，也让设备外观更整洁。针对不同厚度的加工材料，裁切刀的下压力度、刀架行走速度均可做适配调整，薄型面料可提高行走速度提升作业效率，厚型皮革类材料可降低行走速度保证切口完整不连丝。工作台面的长度可根据常见加工面料的定长尺寸做适配调整，常规款适配两米以内的定长裁切需求，特殊长幅需求可通过拼接加长工作台面实现，整体结构模块化程度高，后期维护更换易损件操作简便，无需复杂的专用工装即可完成刀片更换、导轨润滑等日常保养作业。
