零件组合压装专用压机整机结构

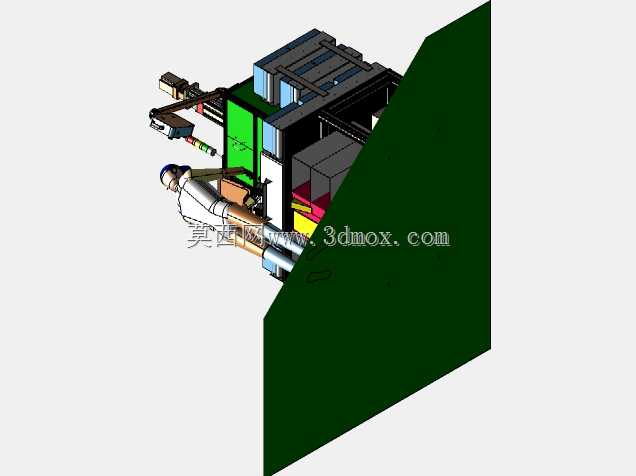

　　这套压装设备的三维结构面向中小尺寸金属与塑胶组合零件的压合工序搭建，常见于汽配小件、五金组件、家电结构件的产线工位，用来替代人工敲击、手动夹钳压合的粗放作业方式。整机布局没有采用常规压机的单立柱开式结构，而是将压合执行端、工件定位工装、侧向辅助送料与检测组件整合在同一台架内，工位周边预留了操作人员上下料的操作空间，也可以直接对接前后段的输送线体，适配半自动或者全自动装配场景。

　　从结构分层来看，设备上部布置压装动力与导向单元，压头的运动路径通过直线导向件约束，避免压合过程中出现偏载、歪斜，保证压入力始终沿工件配合轴线传递。台架中部是工件承载区域，对应不同零件组合可以更换定位夹具，定位面按照零件的外形基准设计，限制工件在X、Y向的位移与转动自由度，压合行程的上下极限位置设置硬限位与缓冲结构，防止过压损伤零件配合面。侧向伸出的组件包含工件预定位、压装到位检测以及辅助压持结构，部分工位需要在压合前对预装零件进行姿态校正，该部分机构可以在主压头下行前完成工件扶位，避免斜压导致的零件卡滞、配合面刮伤。

　　设计阶段首先梳理压装工序的工艺要求：先明确被压装零件的配合过盈量、所需压入力区间、压合行程长度，再反向匹配动力元件的出力规格与导向刚性。台架主体采用型钢与板材焊接后加工基准面的方案，承重区域的板材厚度按照压装满载工况下的变形量校核，控制压合时机架的挠曲变形在工艺允许范围内，避免机架变形抵消压装行程、造成压装深度不一致。所有运动部件的安装基准面统一在装配坐标系中对齐，压头轴线与工装定位面的垂直度在结构设计时就预留了调整环节，方便现场装配时打表校正。

　　设备的外形轮廓按照车间常规工位的空间边界规划，整机占地宽度兼顾操作人员单侧上下料的操作距离，深度方向容纳动力组件、夹具与侧向机构后，后方预留管线排布与维护检修的通道，高度方向在压头上行至最高位时，顶端动力元件与车间顶部管线、行车作业区间保留安全间隙。安装底面设计可调脚杯支撑位，设备就位后可以通过脚杯调平工作台面，不需要额外做预埋地基，搬迁与产线调整时移位灵活。

　　气路或者油路的管线沿台架内侧的走线槽布置，远离压合工作区域，避免长期作业中管线被工件、工具剐蹭。操作侧的控制元件布置在人员伸手可及的位置，压合启动采用双按钮或者感应触发的安全逻辑，防止压头下行时操作人员手部处于工作区间。压装工作区域周边设置防护挡板，既可以阻挡压合过程中可能弹出的细小切屑、零件毛刺，也不会遮挡操作人员观察工件压合状态的视线。

　　针对多品种小批量的生产场景，夹具部分采用快换结构设计，更换不同产品的定位工装时不需要拆解主压头与导向组件，仅需松开夹具的固定销与锁紧件即可完成切换，工装更换后重新校准压合行程参数就能投产。设备的压合速度分为快进与工进两段，空行程阶段快速移动减少工位辅助时间，接触工件后自动切换为低速压合，保证压入过程平稳，压装力与压入位移的数据可以通过外接检测元件采集，用于判定零件压装是否合格，筛选出配合过盈量超差、零件漏装的不良品。

　　整套结构的建模过程中所有运动部件都做了干涉检查，模拟压头全行程往复、侧向机构摆入摆出的极限状态，确认各组件在完整动作循环中不存在碰撞，管线的弯折半径也按照元件允许的最小弯曲半径预留，避免长期往复动作出现管线疲劳破损。
