真空模具R型圆形定位标记结构件

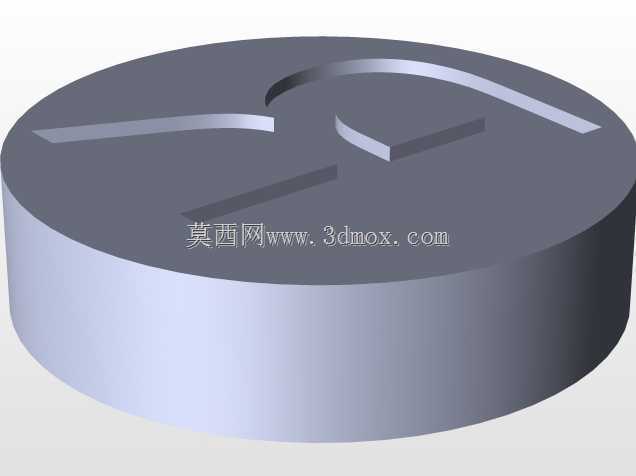

　　在真空吸塑、热压成型类模具的生产作业场景中，定位标记是保障多工序模具对位精度、避免合模偏移的核心辅助结构件，这类标记件通常直接嵌入模具分型面的预设沉孔内，无需额外紧固件即可通过过盈配合完成固定，日常换模、维护时也可快速拆卸更换。本次设计的R型圆形定位标记，整体采用矮圆柱式基体结构，基体顶面做下沉式R字符浮雕设计，字符凹陷深度控制在0.8mm-1.2mm区间，既不会因凸起过高在合模时刮伤模具型腔面，也能保证在模具喷涂脱模剂、长期积垢的工况下，标记字符仍可清晰辨识，避免作业人员混淆模具工位。从设计逻辑上看，圆形基体的选型优先考虑了加工便利性，普通车床即可完成外圆与端面的粗精加工，顶面的R字符采用三轴铣削一次成型，无需后续电火花工序，

　　加工成本较方形、异形标记件降低40%左右；外圆尺寸公差按h6级精度控制，与模具上的安装沉孔采用间隙配合单边0.02mm的装配标准，既保证安装时可顺利推入，也不会在模具反复开合的振动工况下出现松脱、移位问题。实际应用中，这类定位标记除了承担工位识别作用外，还可作为模具合模的初定位参考，当上下模合模前，作业人员可通过观察上下模标记的对齐情况，快速判断模具吊装位置是否存在偏差，避免直接合模造成型腔压伤。标记的厚度设计参考了常规真空模具分型面的沉孔深度通用标准，整体厚度控制在8mm，安装后顶面与模具分型面齐平，不会在成型工件表面留下压痕，也不会影响密封胶条的布置；字符的线条宽度设置为1.5mm，即使模具表面沾染少量塑料碎屑、脱模剂残留，

　　也可快速擦拭干净，不会出现字符缝隙卡料难以清理的问题。针对真空模具常接触腐蚀性脱模剂、高温成型原料的工况，标记件的结构设计未设置尖锐内角，所有转角处均做R0.5mm的圆角过渡，避免应力集中导致的开裂问题，同时无死角的结构也更便于日常清洁维护，减少物料残留对标记辨识度的影响。
