外六角内孔金属轭结构件

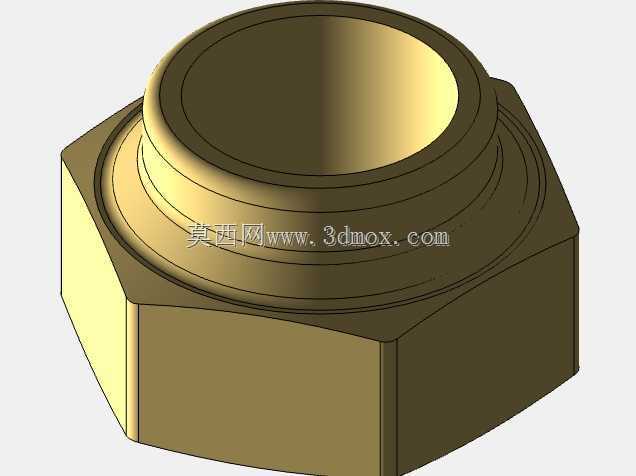

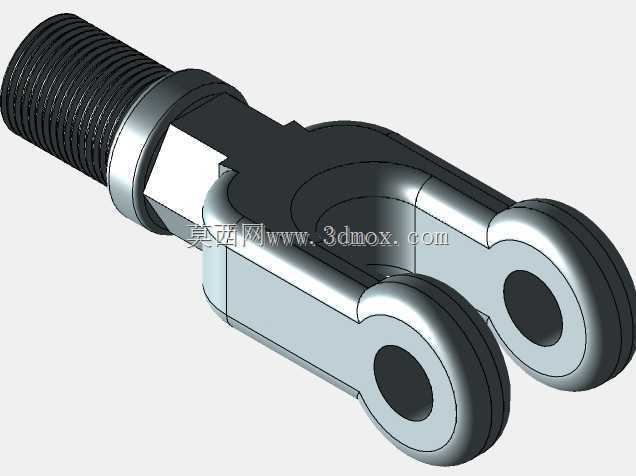

　　这类带外六角结构的金属轭件，常出现在需要螺纹锁紧配合的管路连接、阀组装配、小型稳压设备的定位锁紧场景中，日常做结构设计时，这类零件往往是整套装配里容易被忽略但直接影响连接可靠性的小部件。从结构来看，零件主体下半段为标准外六角构型，这个设计完全匹配常规开口扳手、套筒的作业空间，现场装配时不需要定制专用工装，普通机修工具就能完成锁紧操作，能大幅降低现场装配的工具适配成本。上半段是多层阶梯式的凸台结构，每一层阶梯的直径差都控制在合理范围，既可以在装配时嵌入对应安装位的沉孔内实现径向定位，避免锁紧过程中零件出现偏斜，也能为配套的密封垫圈提供精准的放置限位，防止密封件受压移位导致的密封失效。内孔为贯通式光孔结构，

　　孔壁的同轴度公差需要和外六角的中心轴线保持严格一致，不然装配后会出现连接部件不同心，长期受振动载荷时容易出现应力集中，导致零件开裂或者连接松脱。做这类零件的三维建模时，首先要确定外六角的对边尺寸，这个尺寸直接决定了配套扳手的规格，必须符合通用五金件的尺寸规范，不能随意设定非标尺寸，否则后续采购和装配都会出现适配问题。其次要核算各层阶梯凸台的高度，凸台过高会导致整体安装空间不足，和周边相邻零件出现干涉，凸台过低则无法实现沉孔定位的作用，需要结合整套装配的安装边界反复校核，确保零件装入后，六角端面和安装基面的贴合度满足平面度要求，锁紧时受力均匀。另外零件边缘的倒角设计也不能忽略，外六角的棱边做小尺寸倒角，既能去除机加工产生的毛刺，

　　避免装配时划伤操作人员，也能引导零件顺利进入安装位，减少装配时的卡滞问题。这类金属轭件在实际使用中，往往需要承受一定的轴向压紧力和径向的限位力，建模时还要考虑材料的强度特性，对应调整各部位的壁厚，避免壁厚过薄导致受压变形，也不能因为壁厚过大造成材料浪费和整体重量超标。在交流稳压类设备里，这类轭件还会配合磁路结构使用，这时候对内孔的圆度和阶梯面的平面度要求会更高，需要保证配套的铁芯部件安装后无间隙，减少磁阻损耗，这时候建模阶段就要提前预留好后续机加工的公差余量，确保成品零件能满足装配后的性能要求。
