钻孔攻丝单元配套平行夹具结构设计

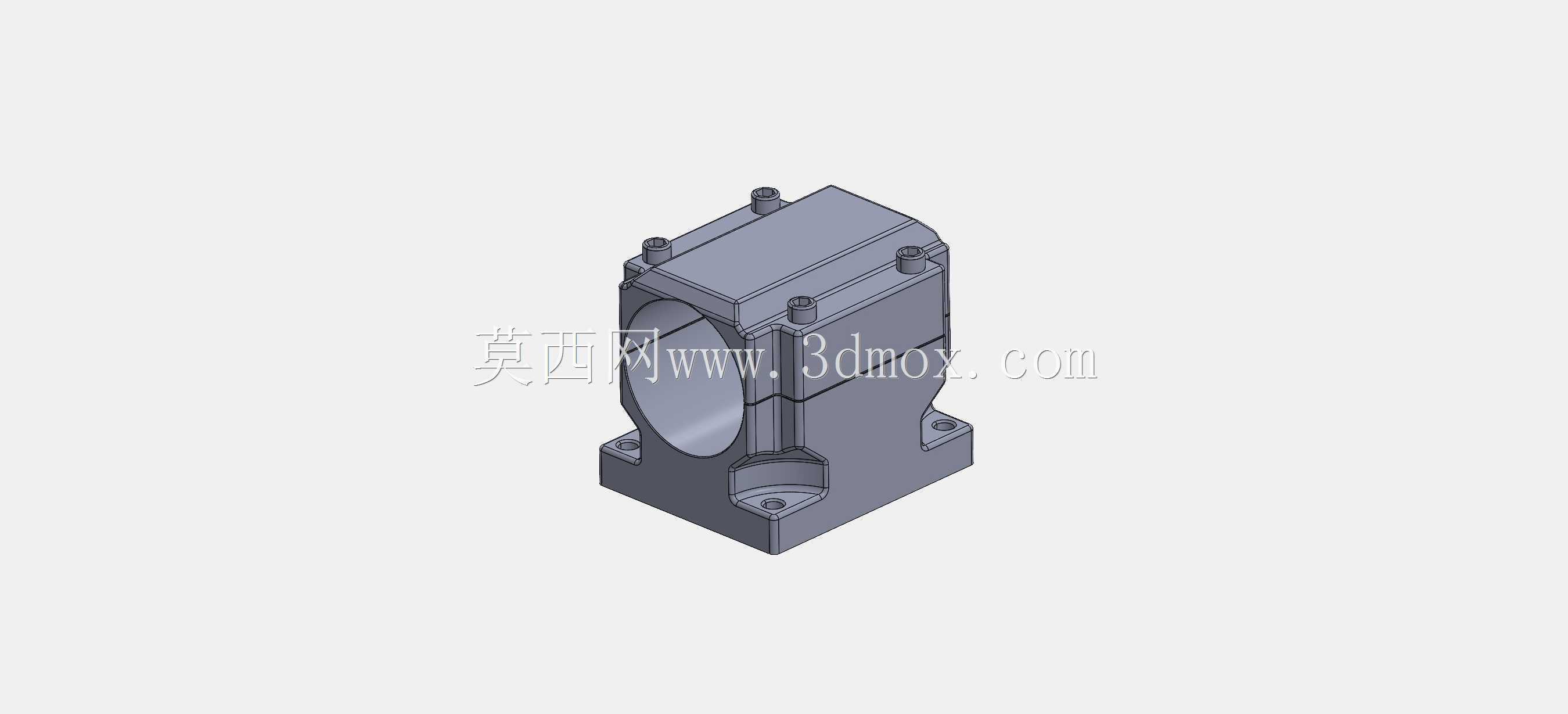

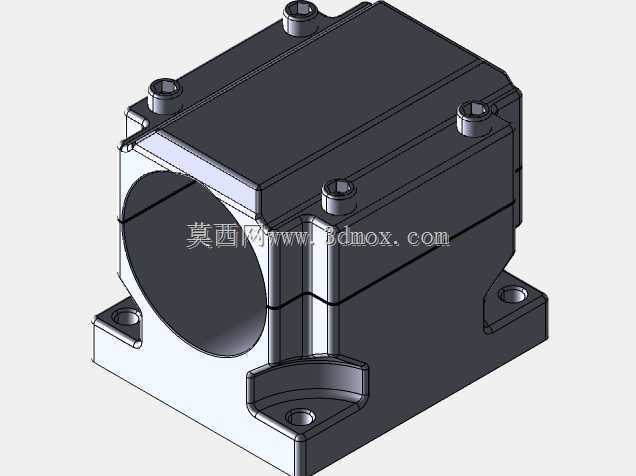

　　在组合机床及专用加工单元的布局搭建中，这类平行夹具是连接加工执行单元与设备底座的核心过渡连接件，主要承担钻孔单元、攻丝单元的刚性固定职责，保障加工过程中执行部件的位置精度不发生偏移。不同于常规的立式安装支座，该夹具针对与设备底座平行布置的攻丝、钻孔单元做了适配优化，尤其适合加工工位需要水平进给、垂直方向避让的产线布局，也可适配客户现场铣削角板后的定制安装场景，解决常规支座无法兼容平行安装位的问题。从结构设计逻辑来看，主体采用一体式方块基座构型，中部开设大直径贯通圆孔用于容纳加工单元的主轴套筒，孔位公差按照H7级精度设计，与套筒外壁配合间隙控制在0.02mm以内，避免主轴高速运转时出现径向窜动。基座顶面均匀布置4处内螺纹安装孔，

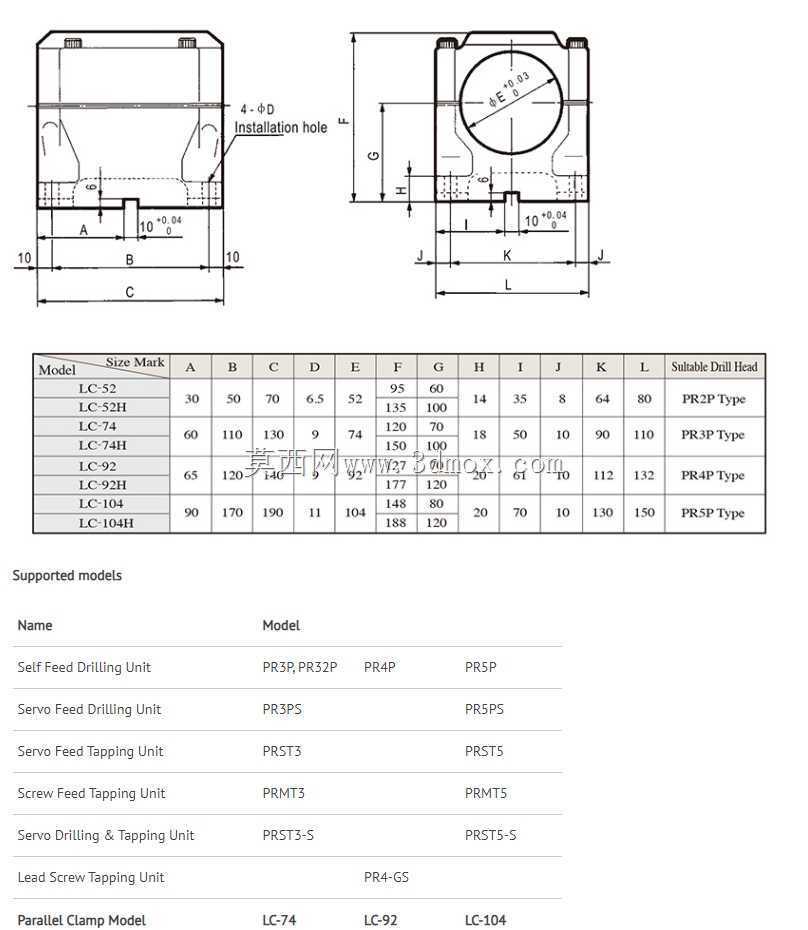

　　配合内六角圆柱头螺钉实现上盖板的压紧锁定，可适配不同外径规格的主轴套筒，无需重新加工基座主体即可兼容一定尺寸范围内的单元安装。基座底部设计有十字交叉键槽结构，安装时可与设备底座上的定位键精准配合，抵消加工过程中产生的切削反扭矩，同时实现安装位置的快速精确对齐，无需反复打表调整即可将安装位置误差控制在0.05mm以内，大幅缩短现场装配调试的周期。基座两侧延伸出带安装沉孔的固定耳，沉孔深度按照内六角螺钉的头部尺寸设计，安装后螺钉头部不高出基座平面，避免与周边运动部件发生干涉。安装边界方面，基座整体的长宽尺寸按照通用加工单元的安装跨距设计，固定耳上的安装孔中心距与市面主流PR系列、PRST系列等多型号钻孔攻丝单元的安装尺寸完全匹配，

　　可直接替换同规格的老旧夹具，无需对现有设备底座进行二次加工。夹具侧壁做了局部的加强筋结构优化，在不增加整体壁厚、控制整体重量的前提下，提升基座的抗扭刚性，即使在大直径孔加工、硬质材料攻丝的大切削负载场景下，也不会出现基座形变导致的加工精度超差问题。这类夹具的应用，可有效降低加工单元的安装调试难度，提升设备整体的刚性保持能力，是模块化加工单元搭建中不可或缺的基础连接部件。
