对开式带安装底座轴支撑固定座结构

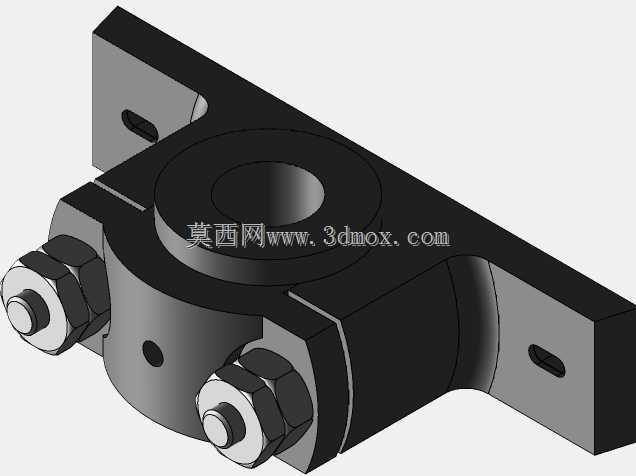

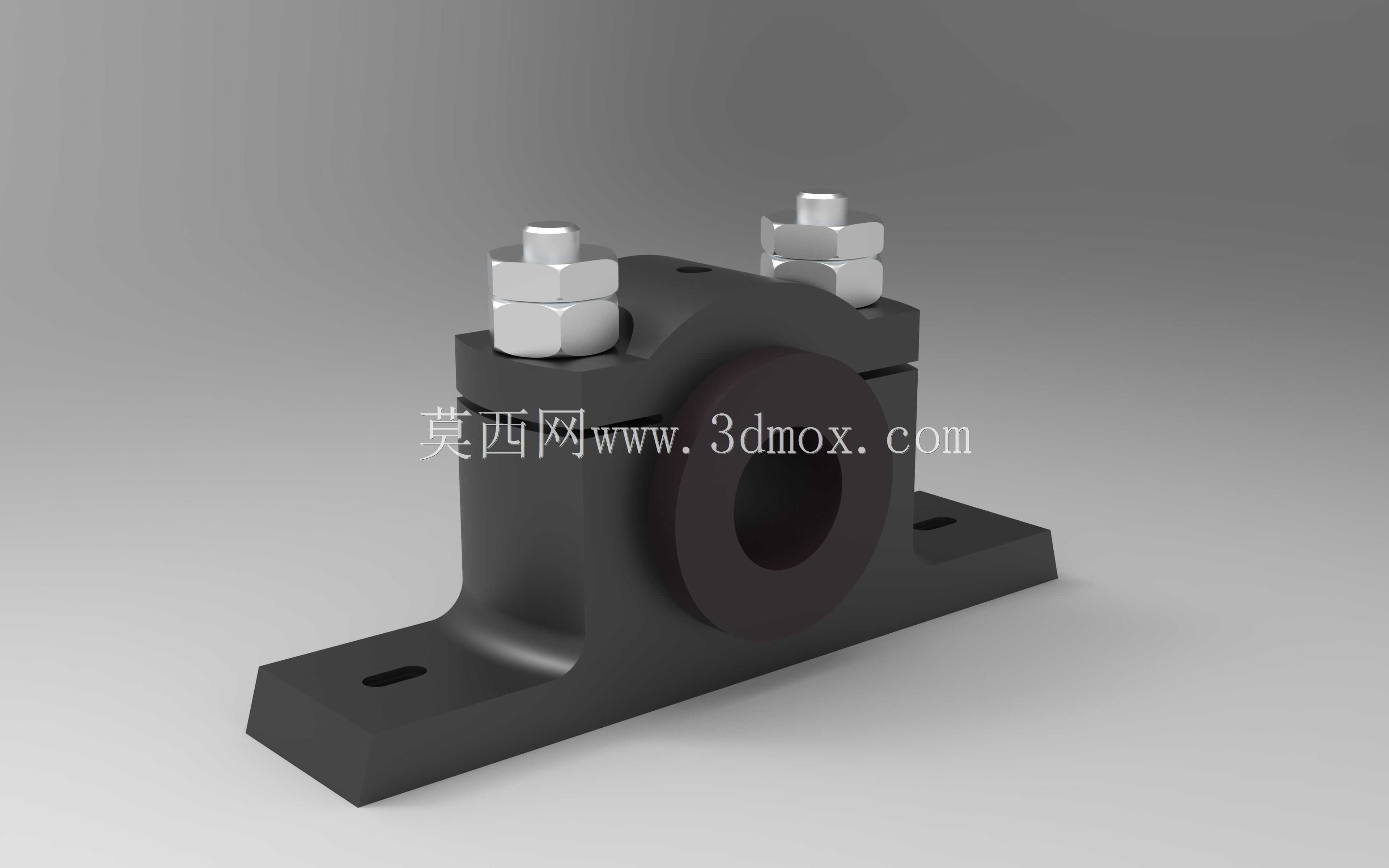

　　这类对开式轴支撑块是传动系统里极为常见的径向承载部件，日常在中小型输送线、小型风机组、轻工设备的传动轴系里随处可见，核心作用是为旋转轴提供稳定的径向支撑，约束轴的径向跳动量，保证轴系运转时的同轴度精度，避免轴在运转过程中出现挠曲变形、偏心磨损的问题。从结构设计来看，采用上下对开的分体式结构是这类支撑件的核心设计思路，相比整体式轴套结构，对开式设计不需要从轴的端部穿入安装，在长轴系、已经完成装配的轴段维护更换场景里优势非常明显，只需要拆开上半部分的压盖，就可以直接把支撑座固定到目标轴段位置，大幅降低现场装配和后期维护的拆装工作量。上下两部分的锁紧采用双螺栓配六角螺母的结构，两个锁紧螺栓对称分布在轴孔两侧，

　　拧紧螺母后可以让上压盖均匀压紧轴瓦或者轴承外圈，不会出现单侧压紧导致的轴孔偏斜问题，螺栓的预紧力可以根据实际承载需求调整，适配不同载荷等级的使用场景。底部的安装底座采用一体化延伸的平板结构，底座上开设两个长条形安装腰孔，腰孔的设计预留了一定的安装调整余量，现场安装时不需要把安装孔的位置加工到绝对精准，可以顺着腰孔的长度方向微调支撑座的轴向位置，补偿机架加工、轴段长度累积的装配误差，降低现场安装的加工精度要求。轴孔为贯通式圆孔结构，孔的内径尺寸按照标准轴承外圈或者光轴的配合公差设计，安装时可以根据使用需求选配铜套、滚动轴承等不同的内嵌件，适配不同转速、不同载荷的使用场景：低速重载场景可以选配铸铜轴瓦配合润滑脂使用，

　　中高速运转场景可以选配深沟球轴承降低运转摩擦阻力。整体结构的外形做了圆角过渡处理，没有尖锐的棱角，既避免了安装过程中划伤操作人员，也能减少铸造或者机加工过程中的应力集中问题，提升部件的整体结构强度。在实际选型应用时，需要重点核对轴孔的内径尺寸、底座两个安装腰孔的中心距、底座到轴孔中心的高度尺寸这几个核心安装边界参数，确保支撑座安装后轴的中心高和配套传动部件的中心高匹配，避免出现轴系不同心导致的运转振动、轴承过早磨损的问题。这类支撑块的承载方向主要为垂直向下的径向载荷，安装时需要保证底座和安装机架的接触面贴合平整，避免底座悬空导致受力时出现底座断裂、螺栓变形的问题，日常维护时只需要定期检查锁紧螺母的预紧力、补充润滑脂即可，不需要复杂的维护操作，在轻工机械、输送设备、小型动力传输场景里的适配性非常强。
