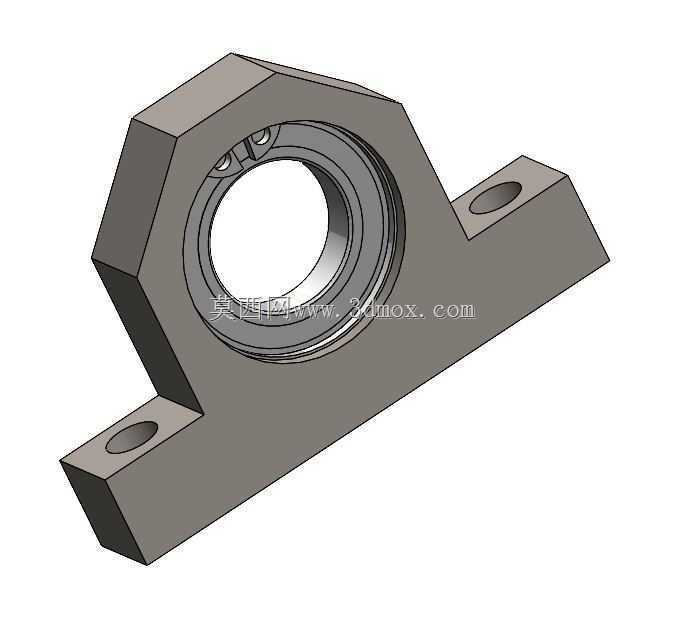

T型带座外球面轴承安装支座结构

项目分类:轴承座 发布时间:2024-10-20 ID:785343
  • T型带座外球面轴承安装支座结构
  • T型带座外球面轴承安装支座结构

  在轻工输送、小型自动化传动、食品包装线这类对安装空间有紧凑要求的场景里,这类T型带外壳轴承支座的应用频次非常高,它不需要额外加工复杂的安装基准面,直接通过支座两端的安装孔就能固定在型材机架或者焊接台面上,大幅降低现场装配的配作工作量。从结构设计逻辑来看,这个支座采用一体化铸造成型的本体,轴承嵌入位做了精准的止口限位,能避免轴承压装后出现径向窜动,支座两侧的安装耳做了下沉式螺栓过孔设计,螺栓锁紧后头部不会突出安装面,不会和周边运动部件产生干涉。支座的支撑立臂做了斜向加强的过渡结构,不是直角直连的生硬设计,这种结构能在不额外增加整体壁厚的前提下,提升径向载荷下的抗形变能力,毕竟这类轴承座多数要承受传动带张紧带来的径向力,

  长期运行如果立臂刚度不足,很容易出现轴承内圈偏磨、传动异响的问题。安装边界上,两个安装孔的中心距是选型时的核心匹配参数,要对应机架上预设的安装孔位,轴承内孔的公称尺寸直接适配对应直径的光轴,不需要额外加装轴套,支座的总高度是固定值,能保证传动轴的中心高和配套传动轮的中心高对齐,避免皮带、链条这类传动件出现偏斜磨损。轴承外圈和支座壳体的配合采用过渡配合,压装后靠壳体的抱紧力固定外圈,轴转动时只有内圈随轴同步转动,C倒角的设计既方便压装时的导向,也能去除加工毛刺避免应力集中,安装孔的沉台深度刚好匹配常规内六角螺栓的头部高度,锁紧后整个支座的安装面完全贴合机架基准,不会出现翘曲。这类支座在实际使用中,不需要额外设计轴承的密封防护结构,

  外壳本身就能阻挡大部分车间里的粉尘、切削碎屑溅入轴承滚道,能延长轴承的维护周期,在一些低速轻载的传动工位,比如小型皮带输送机的从动端、工装夹具的旋转支撑位、电子设备的排线转轴位,都能直接选型使用,不需要单独定制轴承安装结构,能大幅缩短设备的设计周期。建模的时候要注意,轴承安装位的同轴度公差要控制在合理范围,两个安装孔的轴线要和轴承孔轴线保持平行,不然安装后轴会出现憋劲的情况,转动阻力变大还会加速轴承磨损,支座底部的安装平面要做平面度要求,保证和机架贴合时没有间隙,避免锁紧螺栓后壳体出现形变挤压轴承外圈。
