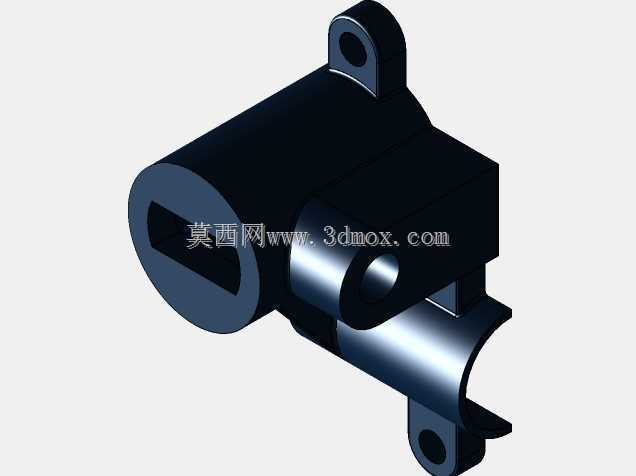

带安装耳的金属管道连接固定结构件

　　该结构件主要应用于工业流体输送管路的节点固定场景，在液压管路排布、气动管线布设、小型工业设备内部油路连接等工况中，可实现相邻管段的快速对接与位置锁定，避免设备运行过程中管路受振动影响出现移位、接口松脱等问题。从功能特性来看，主体采用中空筒状结构作为流体通道，内壁做了适配对应管径的公差匹配设计，可保证管路对接后的同轴度，减少流体流经节点时的阻力损失；侧面延伸出的弧形抱合结构，可与配套管段的外壁形成面接触，增大接触摩擦力，提升连接后的抗扭转能力；上下两端设置的带孔安装耳，可通过螺栓将整个结构件固定在设备机架或安装基板上，安装耳的孔位做了沉台处理，可避免螺栓头部突出结构表面，减少对周边管线排布的干涉。设计过程中优先考虑了安装边界的适配性，

　　整体结构的外轮廓做了圆角过渡处理，没有尖锐棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升结构件的抗疲劳强度；主体筒身与侧面抱合结构、安装耳之间采用一体化成型思路，减少了拼接焊缝带来的强度薄弱点，同时也降低了后续加工的工序复杂度。外形尺寸方面，主体筒身的通径可适配常规小口径工业管路，整体安装占用空间紧凑，安装耳的孔距符合通用五金安装的孔位规范，可直接替换同规格的传统管接固定件，不需要对原有安装基面做二次改造。结构上的中空避让位，可在对接管路时容纳管路端部的定位凸台，保证对接到位后接口处无错位，侧面的圆柱凸台结构可作为定位基准，在自动化装配线中可通过该凸台实现快速上料定位，适配批量装配的生产需求。

　　整个结构的壁厚经过受力校核，在满足额定管路压力承载要求的前提下尽可能做了轻量化处理，既不会因为壁厚过薄导致受压变形，也不会因为壁厚过大造成材料浪费与整体重量超标，适合在小型工业设备、自动化生产线的管路排布中批量使用。
